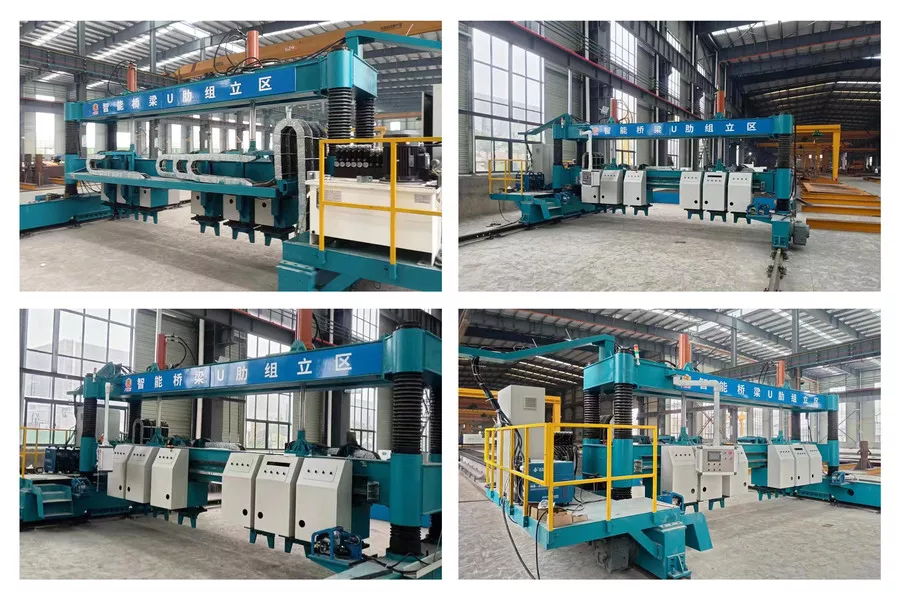

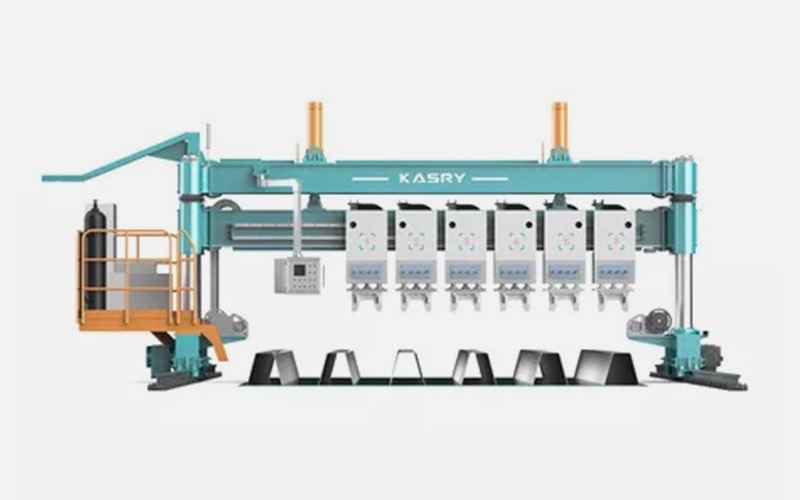

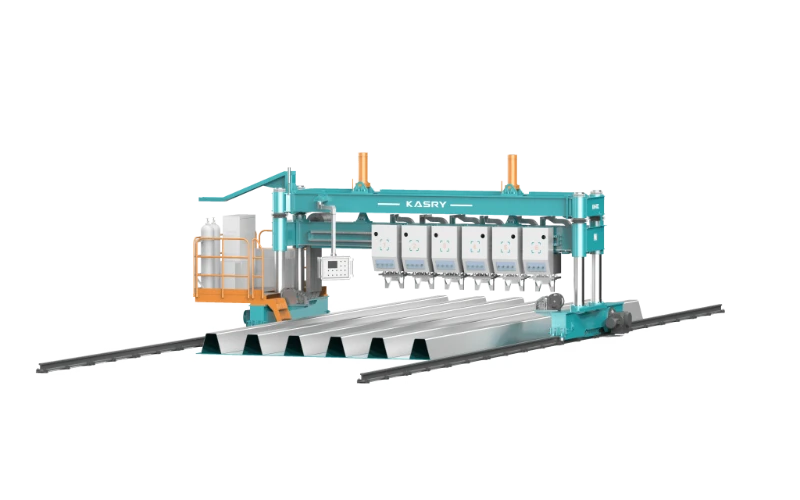

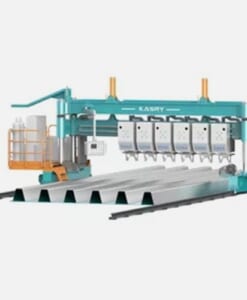

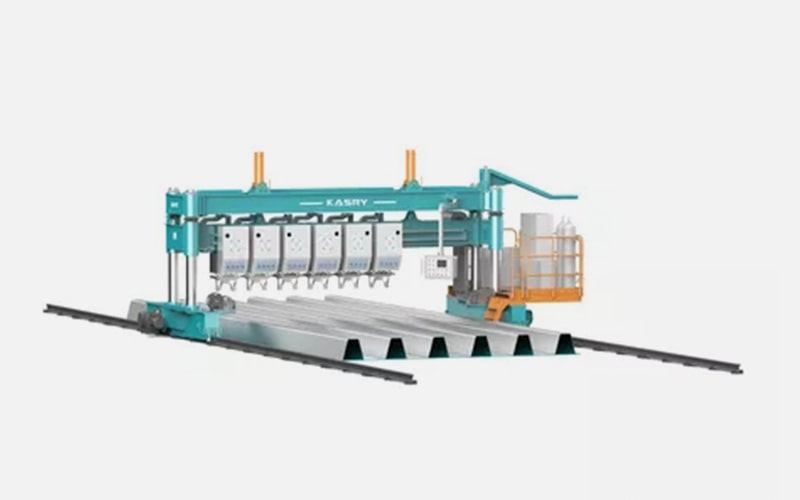

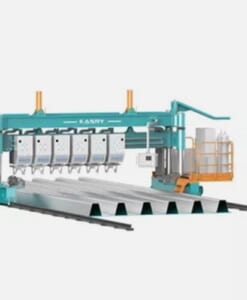

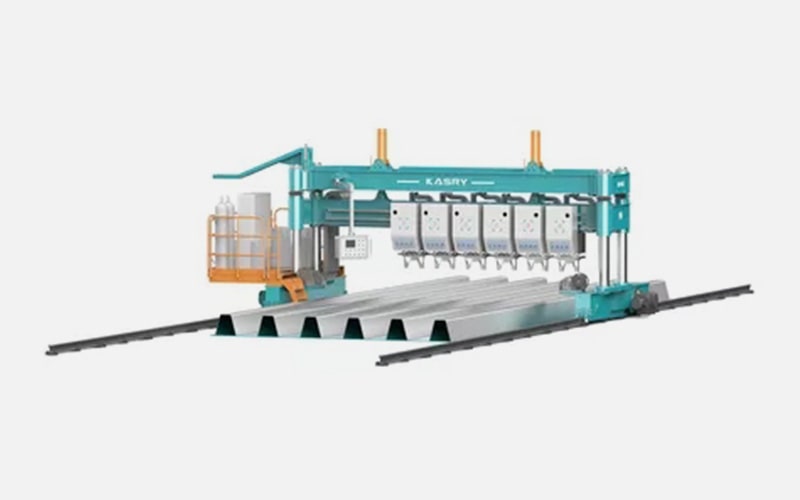

Máy Lắp Ráp Dầm U KR-ULZ là giải pháp tự động hóa hiệu suất cao, được thiết kế đặc biệt để giải quyết thách thức lắp ráp các cấu kiện mặt cầu thép dạng hộp. KR-ULZ đóng vai trò là trạm định vị và ép chặt, nơi các thanh Gân chữ U được căn chỉnh và lắp ráp chính xác lên tấm thép cơ sở.
Với khả năng xử lý các tấm thép lớn (dài tới 18 mét), tích hợp hệ thống kẹp thủy lực thông minh, KR-ULZ đảm bảo loại bỏ hoàn toàn khe hở giữa các chi tiết, lực ép đồng đều và đạt độ chính xác lắp ráp <1 mm. Đây là nền tảng vững chắc để chuyển sang các công đoạn hàn tự động tiếp theo, giảm thiểu sai sót và nâng cao tính toàn vẹn kết cấu cho các dự án xây dựng cầu thép quy mô lớn.
Nội dung bài viết
Máy lắp ráp Dầm U làm được gì?
Máy Lắp Ráp Dầm U giữ vai trò là khâu lắp ráp cơ bản và định vị chính xác trong dây chuyền sản xuất mặt cầu thép:
– Ép và Loại bỏ Khe hở:
+ Nhiệm vụ chính là ép chặt gân chữ U vào tấm thép sàn.
+ Máy sử dụng cơ cấu kẹp thủy lực để loại bỏ hoàn toàn khe hở tiếp xúc giữa thanh U và tấm đáy.
– Định vị Tự động: Máy thực hiện định vị tự động ở cả hai bên của gân U.
– Chuẩn bị cho khâu hàn định vị:
+ Đảm bảo các gân U và tấm đáy thẳng hàng tuyệt đối.
+ Sau khi căn chỉnh và ép, máy sẽ hỗ trợ quá trình hàn đính thủ công.
+ Cố định cụm lắp ghép trước khi chuyển sang công đoạn hàn tự động hoàn chỉnh.
Tính năng nổi bật của máy lắp ráp dầm U
1/ Hệ thống Kẹp và Ép thủy lực chính xác:
– Đảm bảo gân chữ U trùng khớp tuyệt đối với tấm đáy trong quá trình lắp ráp.
– Hoàn toàn loại bỏ khe hở tiếp xúc giữa gân U và tấm đáy.
2/ Tự động điều chỉnh khoảng cách:
– Sử dụng động cơ servo để tự động điều chỉnh khoảng cách của bộ phận giữ/đè.
3/ Hệ thống vận hành hiện đại:
– Sử dụng cơ chế cổng trục dẫn động kép với điều chỉnh tốc độ biến tần vô cấp.
– Sử dụng bộ điều khiển PLC đảm bảo mọi bộ phận phối hợp hành động nhịp nhàng.
4/ Tích hợp công nghệ số hóa:
– Giao diện MES cho phép thích ứng với cấu hình nhà máy số.
5/ Thiết kế tối ưu:
– Thiết kế tổng thể nhỏ gọn với mức độ tự động hóa cao và dễ vận hành.
>>> Các thiết bị gia công kết cấu thép:
- Máy hàn trong dầm U
- Máy hàn ngoài dầm U
- Máy nắn dầm chữ U
- Dây chuyền sơn tự động KR-PT-3070
- Máy Cắt Dầm H Thông Minh KR-XHQ-1250
Thông số kỹ thuật máy lắp rám dầm U
| Model | KR-ULZ |
| Chiều rộng sàn | ≤4500mm |
| Chiều dài tấm đế | ≤18000mm |
| Độ dày tấm đế | 12-40mm |
| Chiều cao xương chữ U | ≤320mm |
| Chiều rộng thanh chữ U | 300-550mm |
| Độ dày thanh chữ U | 6-12mm |
| Số lượng thanh U/tấm đế | 1-6 |
| Khoảng cách tâm xương U | 600-800mm |
| Khoảng cách lắp ráp giữa thanh U và tấm ốp | ≤1mm |
| Khả năng chịu lực tối đa | 30 tấn |
Ứng dụng của máy lắp ráp dầm U
Máy lắp ráp U-Rib là thiết bị chuyên dụng, đóng vai trò quan trọng trong việc tạo ra các kết cấu thép mặt phẳng, chịu tải trọng lớn:
– Xây dựng cầu Thép: Chế tạo mặt cầu thép dạng hộp
+ Loại kết cấu phổ biến cho cầu lớn, cầu vượt biển,và cầu đường sắt.
+ Máy đảm bảo các gân U được định vị hoàn hảo lên tấm sàn cầu.
– Công trình hàng hải và đóng tàu:
+ Sử dụng để lắp ráp các tấm sàn, vách ngăn và các cấu kiện có kết cấu tăng cường bên trong thân tàu, thuyền lớn và các cấu trúc nổi khác.
– Công trình ngoài khơi:
+ Chế tạo các cấu kiện mặt sàn, vách chắn chịu lực cho giàn khoan dầu khí ngoài khơi.
+ Chế tạo các bệ đỡ cho tuabin điện gió – nơi cấu kiện phải chịu tải trọng và môi trường ăn mòn khắc nghiệt.
– Sản xuất bồn chứa áp lực và thiết bị nặng:
+ Áp dụng trong việc lắp ráp các tấm thép lớn, cần được gia cường bằng các gân chữ U để tăng độ cứng và khả năng chịu áp lực.
Máy Lắp Ráp Dầm U KR-ULZ là thiết bị không thể thiếu trong dây chuyền sản xuất cấu kiện cầu thép hiện đại. Bằng việc cung cấp khả năng lắp ráp tự động và kẹp thủy lực chính xác, máy đảm bảo các thanh U-Rib được định vị và ép chặt vào tấm sàn với khe hở lắp ráp tối thiểu. Điều này không chỉ tối ưu hóa hiệu suất sản xuất, giảm chi phí nhân công, mà quan trọng nhất là tạo ra sự đồng nhất và tính toàn vẹn kết cấu hoàn hảo cho mặt cầu thép.
Hãy liên hệ tới VNTECH để được tư vấn chi tiết giải pháp gia công kết cấu thép phù hợp nhất với dây chuyền của bạn.
