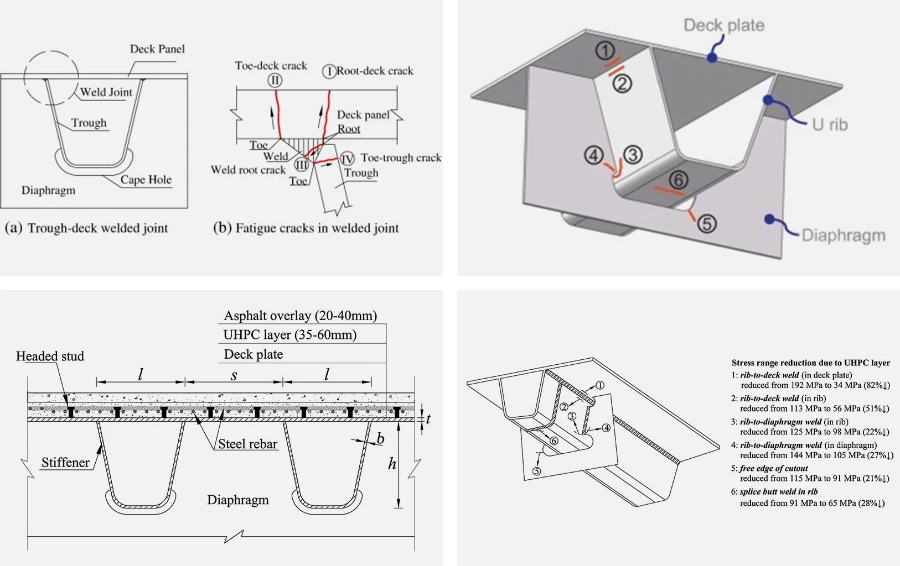

Trong giải pháp xây dựng cầu thép dạng hộp, giai đoạn hàn các đường nối bên trong gân chữ U luôn là một thử thách kỹ thuật lớn do không gian hàn cực kỳ hạn chế. Máy Hàn Trong Dầm U KR-UHN là giải pháp tự động hóa tiên tiến, được thiết kế chuyên biệt để giải quyết triệt để vấn đề này.
Bằng cách triển khai cánh tay thăm dò linh hoạt và hệ thống điều khiển đồng bộ, KR-UHN đảm bảo mọi mối hàn bên trong đều đạt độ ngấu, đồng đều và chính xác, loại bỏ nguy cơ biến dạng nhiệt. Từ đó củng cố tuyệt đối tính toàn vẹn, độ bền mỏi và chất lượng của các công trình giao thông trọng điểm.
Nội dung bài viết
Máy hàn trong dầm U làm được gì?

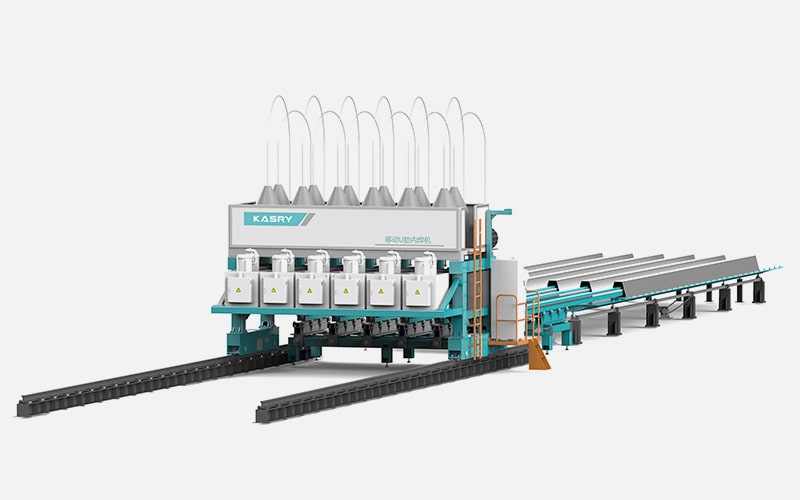

Máy Hàn Trong Dầm U KR-UHN là một thiết bị hàn tự động hóa chuyên biệt, được thiết kế để thực hiện công đoạn hàn các đường nối bên trong của gân chữ U vào tấm thép cơ sở. Máy hàn KR-UHN không chỉ đảm bảo mối hàn chính xác, đồng đều trong không gian hẹp mà còn là yếu tố quyết định tính toàn vẹn kết cấu tổng thể của mặt cầu thép.
Trong dây chuyền sản xuất cấu kiện cầu thép, máy hàn trong U-Rib đóng vai trò quan trọng trong việc hoàn thiện các cụm lắp ghép sau khi đã được định vị:
– Hàn hoàn thiện: Thực hiện hàn các đường nối bên trong gân chữ U.
– Đảm bảo độ ngấu mối hàn: Có độ ngấu của mối hàn góc (> 5mm) theo yêu cầu kỹ thuật.
– Giảm thiểu biến dạng: Kiểm soát chặt chẽ các thông số hàn giúp giảm thiểu biến dạng nhiệt, đảm bảo hình dạng chính xác của gân U sau hàn.

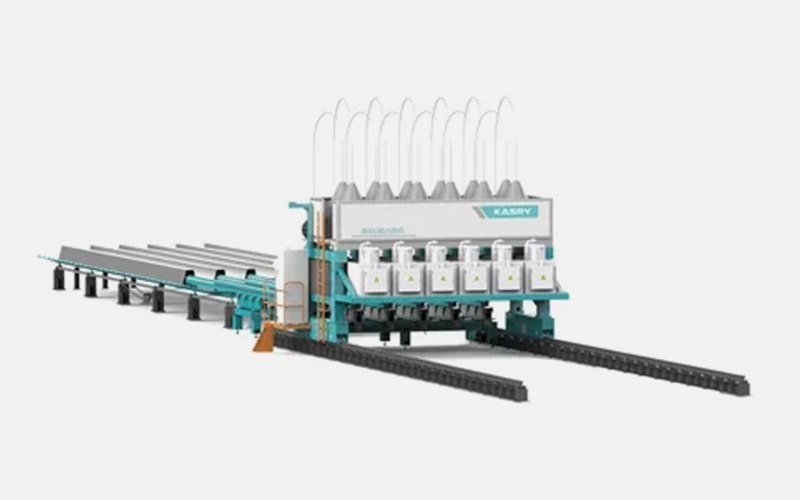

Tính năng của máy hàn trong KR-UHN
Máy KR-UHN được trang bị các công nghệ tự động hóa tiên tiến để chinh phục không gian hàn hẹp và đảm bảo chất lượng mối hàn cao nhất:
1/ Hệ thống dò tìm tự động:
– Sở hữu hệ thống thăm dò linh hoạt cho phép máy tự động điều chỉnh vị trí của súng hàn.
– Đảm bảo súng hàn luôn giữ ở góc hàn cố định, chiều dài vươn cố định.
=> Duy trì sự ổn định của thông số kỹ thuật hàn.
2/ Kiểm soát thuốc hàn tự động:
– Máy tự động kiểm soát việc rải thuốc hàn, đảm bảo thuốc hàn được rải đều trên rãnh hàn.
– Việc này giúp bảo vệ hoàn toàn vũng hàn, duy trì sự ổn định của quy cách hàn.
3/ Vận hành đơn giản, hiệu quả:
– Chức năng khởi động/dừng hàn chỉ bằng một nút nhấn, cho phép máy bắt đầu hàn đồng bộ với xe gá.
– Mức độ tự động hóa cao giúp cải thiện hiệu suất sản xuất đáng kể.

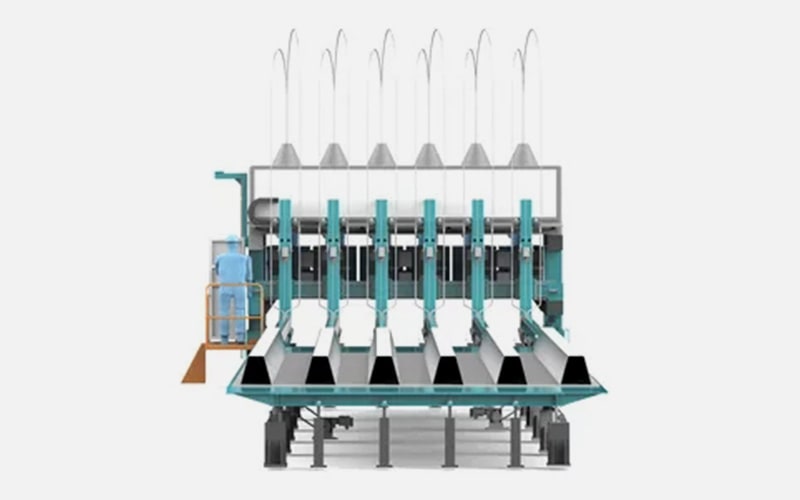

4/ Truyền động chính xác, ổn định:
– Sử dụng cơ cấu Gantry servo dẫn động kép, đảm bảo quá trình hoạt động diễn ra trơn tru.
– Đạt được độ lặp lại đường thẳng cao (±0.3mm/10m).
5/ Tích hợp nhà máy số (Digital Factory):
– Dự trữ giao diện MES cho phép dễ dàng tích hợp vào cấu hình quản lý nhà máy số.
>>> Các thiết bị gia công kết cấu thép:
- Máy lắp ráp dầm U
- Máy hàn ngoài dầm U
- Máy nắn dầm chữ U
- Máy Khoan Dầm H tốc độ cao KR-SKJ-1250
- Dây chuyền sơn tự động KR-PT-3070
Thông số máy hàn trong dầm U
| Model | KR-UHN |
| Chiều rộng sàn | 4500mm |
| Chiều dài tấm đế | 16000mm |
| Độ dày tấm đế | 12-40mm |
| Chiều cao xương U | 260-320mm |
| Chiều rộng thanh U | 300-350mm |
| Độ dày thanh U | 6-12mm |
| Góc vát | 46° |
| Số lượng thanh U/tấm đế | 1 – 6 |
| Khoảng cách tâm xương U | ≥400-1100mm |
| Tốc độ hàn tự động | 200-1000mm/phút |
| Tốc độ chạy của xe tải dụng cụ | 200-5000mm/phút (Có thể điều chỉnh) |
| Độ xuyên thấu của mối hàn góc | ≥5mm |
| Độ lặp lại thẳng | ±0,3mm/10m |
| Dòng điện cung cấp điện hàn | 0-1250A |
| Kích thước máy | 40 x 8 x 7 (mét) |
Ứng dụng của máy hàn trong dầm U
Máy Hàn Trong Dầm U là thiết bị không thể thiếu cho các ngành đòi hỏi chế tạo kết cấu thép chịu lực và có hình dạng phức tạp:
– Xây dựng cầu đường: Chế tạo các mặt cầu thép dạng hộp, đảm bảo chất lượng mối hàn trong các chi tiết gân U chịu tải trọng.
– Công trình Hàng hải/Đóng tàu: Hàn các kết cấu sàn, vách ngăn và chi tiết tăng cường bên trong thân tàu, thuyền lớn.
– Xây dựng giàn khoan ngoài khơi: Chế tạo các cấu kiện thép cần được gia cố bằng gân chịu lực trong môi trường khắc nghiệt.
– Công trình kết cấu thép công nghiệp: Chế tạo cấu kiện thép hình có yêu cầu hàn bên trong không gian hẹp và tiêu chuẩn chất lượng nghiêm ngặt.
Ngoài ra, máy hàn trong dầm U còn được ứng dụng trong các ngành: Xây dựng tuabin gió, Gia công kết cấu thép, Gia công cơ khí, Kỹ thuật nhà máy chế biến, Xây dựng bình chịu áp lực, Kỹ thuật nhà máy và thiết bị,…
Máy Hàn Trong Dầm U KR-UHN là giải pháp công nghệ then chốt để giải quyết vấn đề hàn trong không gian hẹp, là cam kết đối với chất lượng, độ bền và tính toàn vẹn kết cấu của mặt cầu thép. Thiết bị này giúp các nhà sản xuất rút ngắn chu kỳ sản xuất, giảm chi phí nhân công và tự tin đáp ứng các tiêu chuẩn chất lượng cao nhất trong ngành chế tạo cầu hiện đại.
Hãy liên hệ tới VNTECH để được tư vấn chi tiết giải pháp gia công kết cấu thép phù hợp nhất với dây chuyền của bạn.
