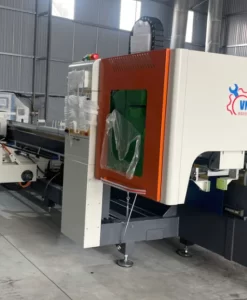

Với khả năng cắt 3 chiều linh hoạt, máy cắt ống laser CNC 3D 5 trục ILM K22S có thể xử lý đa dạng các loại ống có kích thước khác nhau: ống tròn, ống hộp vuông, ống hộp chữ nhật, các loại ống có tiết diện đặc biệt,… Máy có thể cắt được nhiều loại vật liệu khác nhau như: sắt, thép carbon, thép không gỉ, nhôm, đồng thau,…

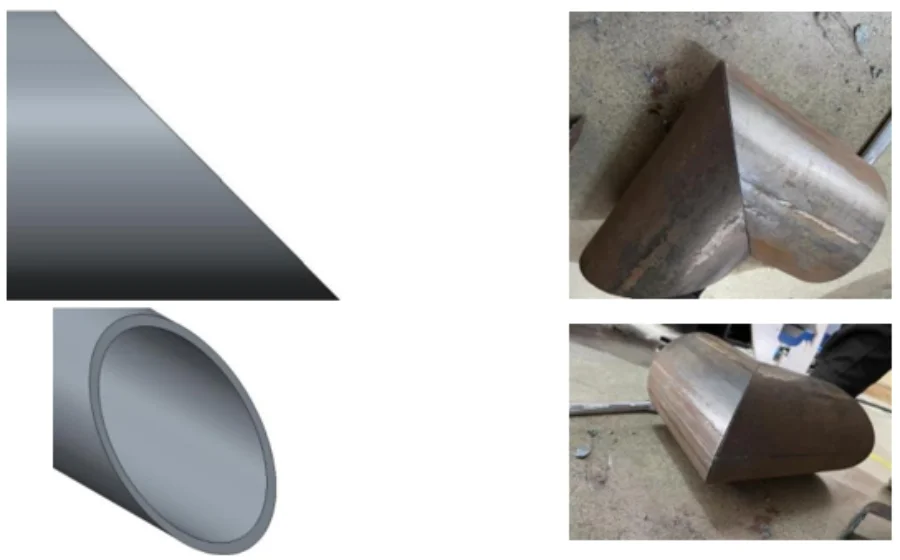

Đặc biệt, tính năng cắt vát cho phép máy cắt ống ILM K22S tạo ra các đường cắt nghiêng chính xác, đáp ứng nhu cầu gia công các chi tiết phức tạp trong ngành công nghiệp chế tạo, sản xuất kết cấu thép, đóng tàu, sản xuất ô tô và nhiều lĩnh vực khác.
Nội dung bài viết
- 1 Giới thiệu máy cắt ống laser ILM K22S
- 2 Cấu hình chi tiết máy cắt ống laser
- 3 Thông số máy cắt ống tự động 3D ILM K22S
- 4 Cấu tạo máy cắt ống CNC ILM K22S
- 4.1 Khung máy cắt ống CNC
- 4.2 Hình dạng ống hộp thép
- 4.3 Đầu cắt laser fiber 3D chuyên dụng
- 4.4 Nguồn cắt laser Raycus
- 4.5 Hệ thống truyền động
- 4.6 Hệ thống không khí
- 4.7 Hệ thống mâm kẹp
- 4.8 Hệ thống làm mát S&A CWFL
- 4.9 Hệ thống điều khiển FSCUT5000
- 4.10 Hệ thống cấp phôi tự động
- 4.11 Bánh răng, thanh răng SHAC/YYC
- 4.12 Hệ thống bôi trơn tự động
- 5 Phụ kiện tặng kèm theo máy
- 6 Công suất cắt hiệu quả của máy

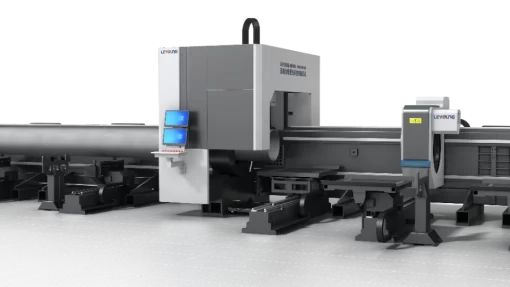

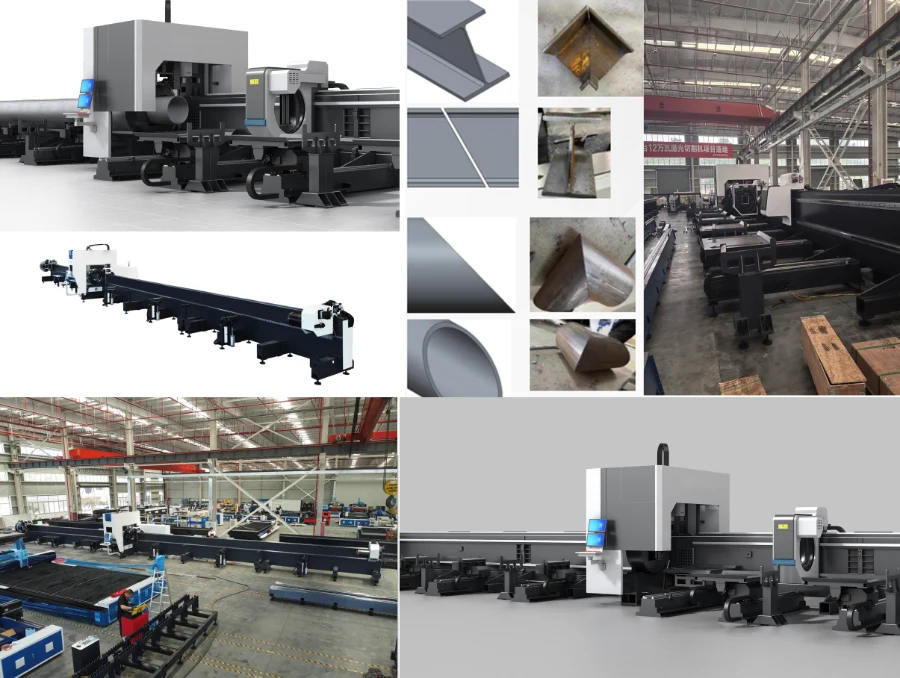

Giới thiệu máy cắt ống laser ILM K22S
ILM laser là thương hiệu nổi tiếng chuyên sản xuất các dòng máy cắt laser công nghiệp chất lượng cao. Máy cắt ống laser CNC tự động của ILM laser được thiết kế với công nghệ tiên tiến, tích hợp hệ thống điều khiển CNC thông minh và nguồn laser fiber mạnh mẽ, đáp ứng đa dạng nhu cầu gia công ống kim loại trong nhiều lĩnh vực.
Đặc điểm nổi bật:
– Tự động hóa hoàn toàn: Quy trình nạp, cắt và dỡ ống được thực hiện tự động, tăng năng suất và độ an toàn.
– Độ chính xác cao: Hệ thống CNC đảm bảo đường cắt chính xác, đáp ứng các yêu cầu khắt khe về kỹ thuật.
– Tốc độ cắt nhanh: Nguồn laser fiber công suất cao cho phép cắt ống với tốc độ vượt trội, rút ngắn thời gian gia công.
– Cắt được nhiều loại vật liệu: thép carbon, thép không gỉ, nhôm, đồng thau,…
– Giao diện thân thiện: Giao diện điều khiển dễ sử dụng, giúp người vận hành dễ dàng thao tác và kiểm soát quá trình cắt.
– An toàn và ổn định: Máy được trang bị các tính năng an toàn tiên tiến, đảm bảo an toàn cho người vận hành và thiết bị.
>>> Xem thêm sản phẩm liên quan:
- Máy cắt sắt CNC – Máy cắt thép hình H, I, U, V 350 500
- Máy cắt laser nhôm CNC
- Máy cắt laser inox LD-6020S
Cấu hình chi tiết máy cắt ống laser
|
Mục |
Cấu hình chi tiết |
Thương hiệu |
| Bộ điều khiển chính | Hệ thống điều khiển CNC | CYPCUT |
| Máy tính PC công nghiệp | ZTCESON | |
| Bộ truyền động cơ học | Đầu cắt laser fiber | BOCI (BEVEL) |
| Động cơ servo (các trục X, Y, Z) | INOVANCE / BOCHU | |
| Giảm tốc | Motoreducer | |
| Giá đỡ trục X, Y và bánh răng | LISUO/LEAN | |
| Thanh ray | SHAC | |
| Thân giường chính | LIYANG | |
| Chuck (550) | LIYANG | |
| Hệ thống mâm cặp phía trước | LIYANG | |
| Bộ điều khiển khí | Van điều áp | WEFENG |
| Hệ thống khí tự động | LIYANG | |
| Van điện từ | INOVANCE | |
| Laser fiber | Laser cource | RAYCUS 12000W |
| Hệ thống điện | Linh kiện điện | Schneider |
Thông số máy cắt ống tự động 3D ILM K22S
|
Các thông số kĩ thuật chính |
|
| Các loại ống làm việc | Ống tròn, ống vuông, ống chữ nhật, ống kết cấu (H, U, I) |
| Phạm vi xử lý | 12m / 12035T (Ống tròn 20 – 350; ống vuông 20 – 250) |
| Công suất laser | Raycus 12000W |
| Bước sóng laser | 1070nm |
| Định vị chính xác | ±0.05mm |
| Định vị chính xác lặp lại | ±0.02mm |
| Định vị chính xác mâm cặp | ±0.05mm |
| Mâm cặp kẹp phôi tối thiểu | Vật liệu có độ dày > 0,4mm |
| Tốc độ quay mâm cặp | 100 m/min |
| Độ dày cắt tối đa | ≤35mm（carbon steel）；≤25mm(stainless steel） |
| Kích thước ống | Đường kính ống tròn ≤350mm, ống vuông ≤350mm
Đường kính ống tròn ≥ 20mm, Chiều dài bên ống vuông ≥ 20mm |
| Cấp phôi bán tự động | Chiều dài cấp phôi ≤12m |
| Thời gian làm việc | ≥24 giờ |
| Mức độ bảo vệ điện | 3 Pha, AC 380V±5%, 50Hz±1% |
| Đầu cắt Bevel | |
Cấu tạo máy cắt ống CNC ILM K22S
Máy cắt ống laser CNC tự động (ILM laser) được cấu thành từ những bộ phận chính sau đây, mỗi bộ phận đóng vai trò quan trọng trong việc đảm bảo hiệu suất và độ chính xác của quá trình cắt:

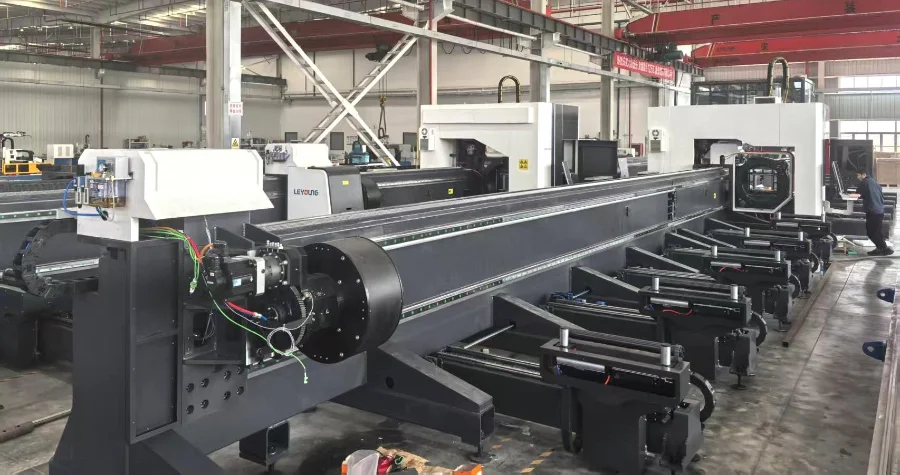

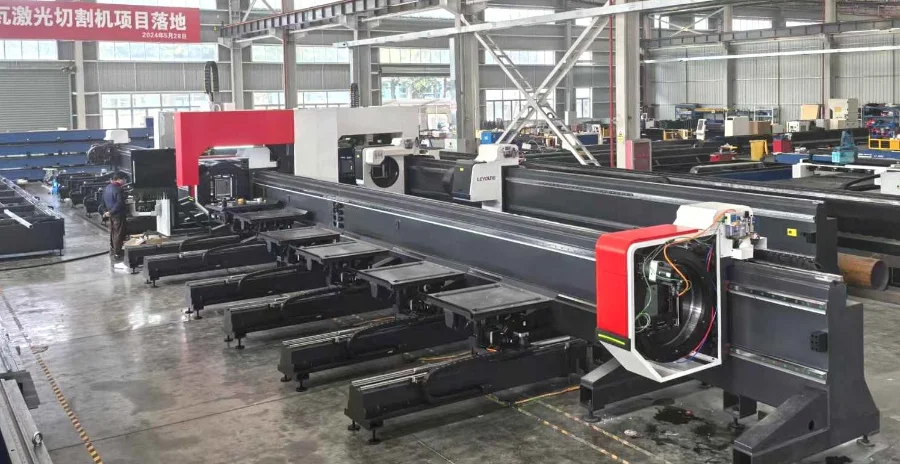

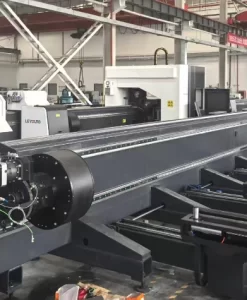

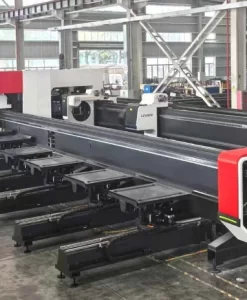

Khung máy cắt ống CNC
Máy cắt ống Laser sử dụng kết cấu cơ khí khung mở, dầm bệ được xử lý tích hợp có độ chính xác cao, độ cứng tốt và hoạt động ổn định. Đồng thời, bộ khung máy cắt ống có cấu trúc nhỏ gọn, dễ vận hành và bảo trì, có thể đáp ứng nhu cầu sản xuất công nghiệp 24 giờ.
Cấu trúc khung giường được hàn bằng thép chất lượng cao đã được hàn chuyên nghiệp, ủ ở nhiệt độ cao, xử lý lão hóa thứ cấp và được gia công chính xác bằng máy phay giàn lớn. Các phương pháp thiết kế và xử lý này đảm bảo rằng máy công cụ có khả năng chống sốc tuyệt vời, độ cứng vững và độ ổn định cao.
– Khung giường sản xuất bởi công nghệ ủ nhiệt khử ứng suất mới nhất.
– Thiết kế khung giường chắc chắn, thông minh.
– Thiết kế ray nghiêng hỗ trợ quá trình cắt, đỡ phôi hiệu quả tốt nhất.
– Tốc độ nhanh, chính xác.
– Cấp phôi bán tự động.

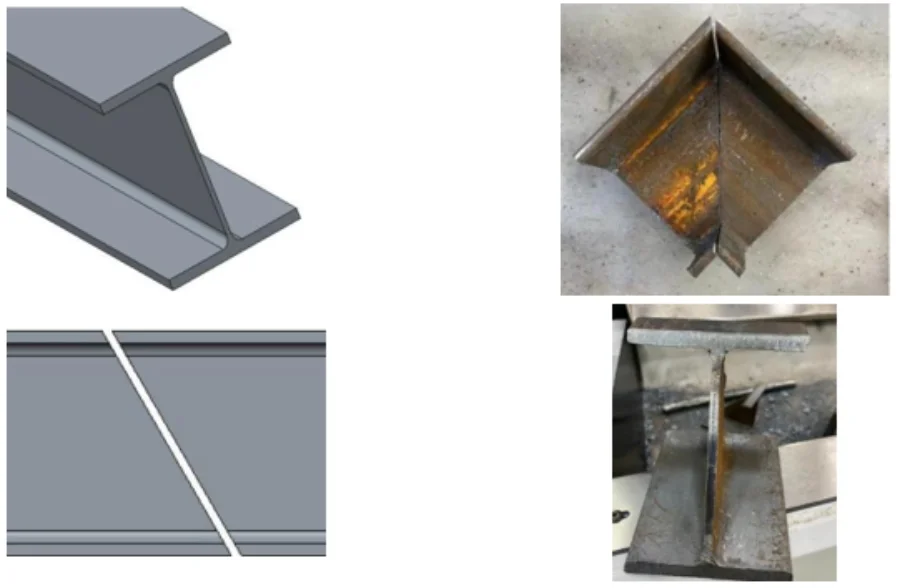

Hình dạng ống hộp thép
Phần ống có thể cắt được các hình dạng: ống tròn, ống vuông, ống phẳng, ống kim cương, ống hình bầu dục và các ống đối xứng khác.
>>> Xem thêm: Máy cắt laser khổ lớn đa năng
– Phạm vi kích thước:
+ Ống tròn: ￠20-219mm
+ Ống vuông: ￠20*20-200*200mm

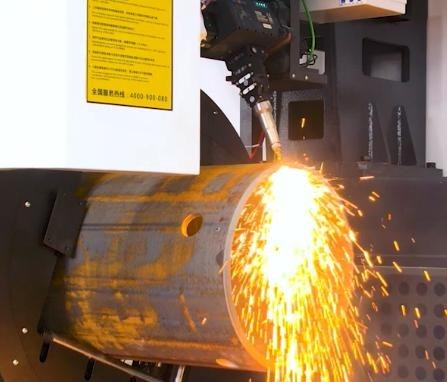

Đầu cắt laser fiber 3D chuyên dụng
Máy cắt ống laser sử dụng đầu cắt laser sợi quang 3D chuyên dụng và kết hợp với hệ thống theo dõi tự động không tiếp xúc điện dung để điều chỉnh độ dài tiêu cự tốt nhất nhằm đảm bảo hiệu quả cắt tổng thể tốt nhất và tiết kiệm chất thải ống. Ngay cả khi bề mặt vật liệu không bằng phẳng, máy cắt ống ILM K22S vẫn có thể được đảm bảo đường cắt mịn và đẹp.
Khoảng cách cắt của cảm biến điện dung tốc độ cao thấp tới 0,2mm, giúp cải thiện hiệu suất cắt và giảm mức tiêu thụ khí. Do đầu cắt được trang bị thiết bị cảm biến không tiếp xúc sẽ giúp loại bỏ trực tiếp ảnh hưởng của các ống không đồng đều đến chất lượng cắt.
– Đầu cắt BOCI – Bevel công suất cao
– Đầu cắt vát chuyên dụng thế hệ Seri 4, công suất từ 6 – 40kW.
– Trang bị công nghệ thông minh: giám sát nhiệt độ, áp suất khí, cảnh báo va chạm
– Thiết bị với hiệu suất ổn định.

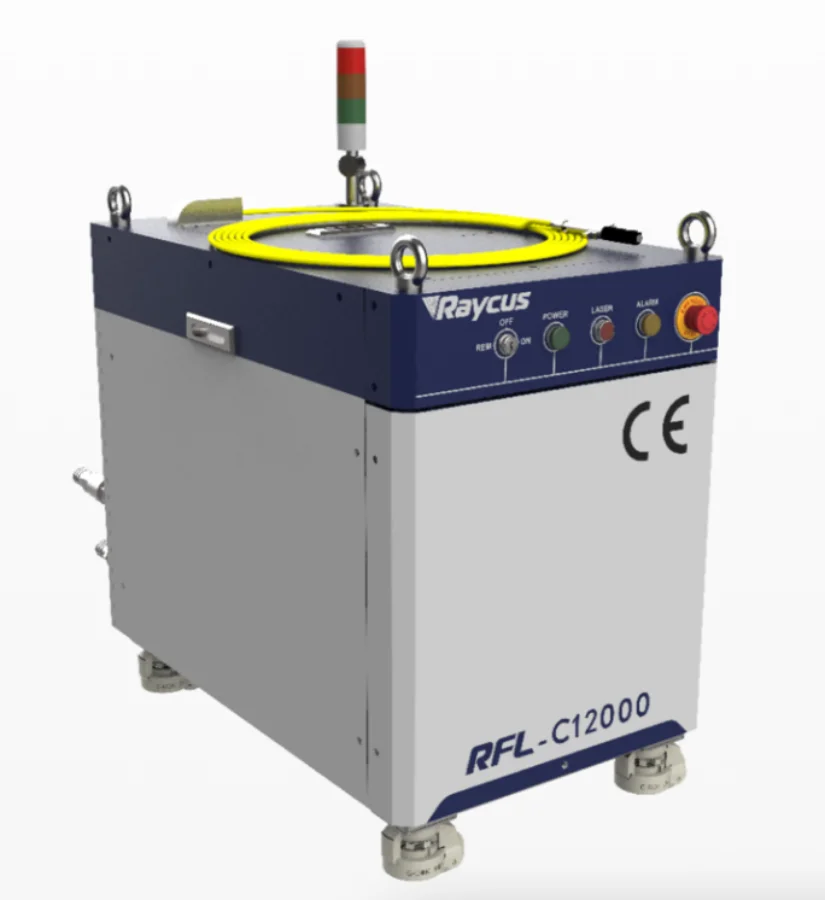

Nguồn cắt laser Raycus
Máy cắt ống CNC 3D ILM K22S được sử dụng nguồn cắt laser Raycus có hiệu suất ổn định và chất lượng tổng thể của thiết bị được đảm bảo. Nguồn cắt Laser có đường cắt mịn hơn, hiệu quả công việc cao hơn và chất lượng xử lý tốt hơn.
– Nguồn laser fiber RAYCUS – RFL 12000CE
– Công suất: 12.000W với thiết kế lõi sợi quang 75 – 100 μm.
+ Đạt chất lượng chùm tia ổn định.
+ Khả năng chống phản quang cao, tối ưu hơn trước.
– Thiết kế modul đơn.
– Tuổi thọ cao.
Hệ thống truyền động
Máy cắt ống laser 3D 5 trục (Cắt vát) ILM được trang bị hệ thống động cơ INOVANCE, bộ truyền cấp liệu trục Z và chùm tia sử dụng cấu trúc truyền vít bi mài đảm bảo tốc độ cao, độ chính xác cao. Máy cũng được trang bị thiết bị bôi trơn tự động để nâng cao tuổi thọ.
Mâm cặp trục U1 và U2 được điều khiển đồng bộ bởi động cơ servo và hộp số quay được điều khiển bởi các bánh răng giúp độ chính xác đồng bộ truyền cao, tránh biến dạng xoắn của đường ống. Các hàm của mâm cặp chính sử dụng cấu trúc mở rộng giúp giảm lượng chất thải một cách hiệu quả.
Hệ thống không khí
Khí cắt được điều khiển độc lập theo 3 đầu vào, có thể thực hiện chuyển đổi tự động trong quá trình đục cắt, kiểm soát áp suất oxy theo thời gian thực và điều chỉnh quy trình cắt linh hoạt.

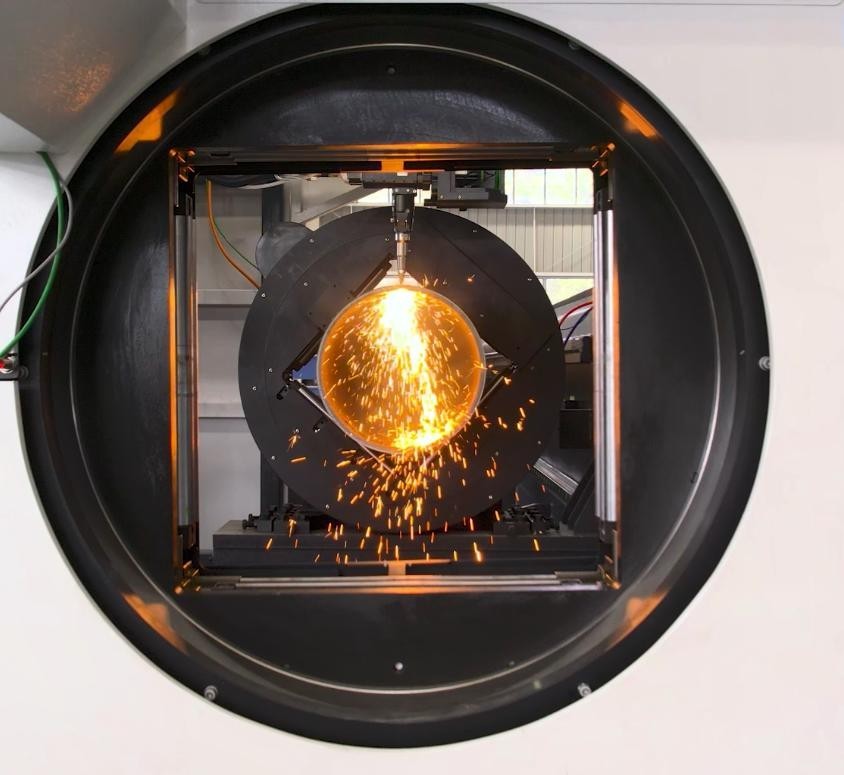

Hệ thống mâm kẹp
Mâm cặp khí nén 245 hành trình đầy đủ với xi lanh tích hợp, đồng thời thực hiện các thao tác kẹp – nới lỏng bằng cửa hút khí bên có thể kẹp đầy đủ các phụ kiện đường ống. Hướng dẫn bốn hàm được điều khiển bởi cơ chế ray dẫn hướng giúp cho bốn hàm trở nên tuyến tính và ổn định.
Hệ thống mâm kẹp có lực kẹp là 180kg, độ chính xác định vị lặp lại là 0,05mm và tốc độ tối đa là 120 vòng/phút (khi trọng lượng của ống tăng lên, tốc độ không tải phải giảm tương ứng). Khi cắt vật liệu đuôi, thẻ phía sau có thể trực tiếp đi qua thẻ trước, có thể đạt được vật liệu đuôi 0 (Được thực hiện khi bố trí quy trình hợp lý).

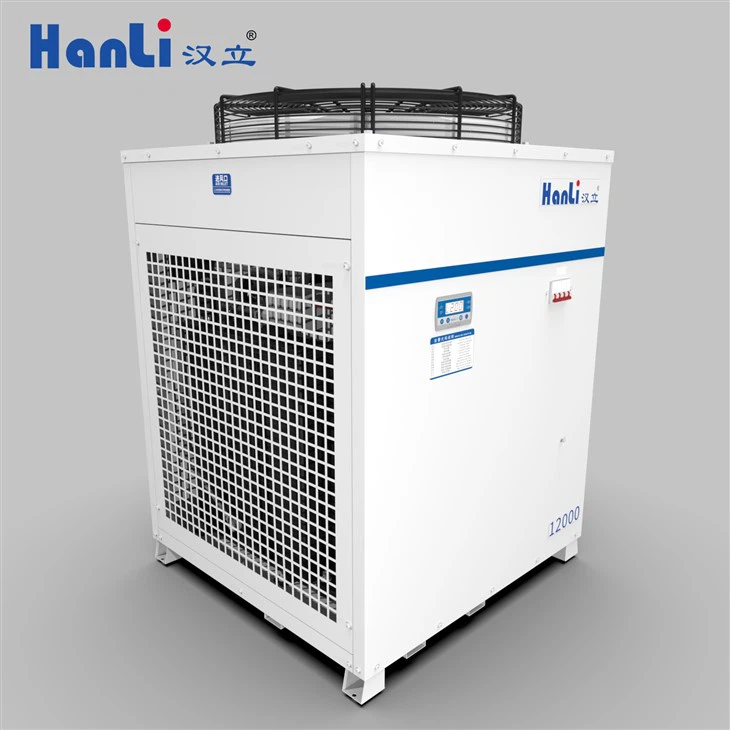

Hệ thống làm mát S&A CWFL
Bơm tuần hoàn nước làm mát với lưu lượng lớn, lực nâng cao, độ ồn thấp, các bộ phận đều được làm bằng inox sẽ không bao giờ lo rỉ sét.
– Hệ thống điều khiển tự động CPU, vận hành đơn giản và trực quan.
– Độ chính xác kiểm soát cao tới ± 0,1 ° C.
– Có chức năng tự động chẩn đoán lỗi, hiển thị trực tiếp điểm lỗi trên màn hình, tránh hư hỏng linh kiện, thiết bị.
Bộ làm mát không chỉ cung cấp khả năng kiểm soát nhiệt độ nước ổn định mà còn cung cấp nhiệt độ nước gần với nhiệt độ môi trường để làm mát ống kính giúp giải quyết vấn đề đọng sương.
Hệ thống điều khiển FSCUT5000
Hệ thống điều khiển FSCUT5000 áp dụng thuật toán điều khiển chuyển động thế hệ thứ 5 của Friendess có khả năng tương thích mạnh mẽ, ổn định và tốc độ phản hồi nhanh. Nó hỗ trợ bù độ lệch thời gian thực của lõi ống và giảm các yêu cầu kẹp đối với vật liệu ống.
– Giao diện tiếng Trung/tiếng Anh tương thích với các tài liệu NC.
– Chế độ giao tiếp kỹ thuật số, độ chính xác cao.
– Khả năng chống nhiễu mạnh mẽ, không có hiện tượng mất xung, đặc biệt là ở xung tốc độ cao
– Dễ dàng vận hành và bảo trì.
– Vẽ bất kỳ hình phẳng nào trên máy tính mà không cần mở khuôn, sản phẩm ra được ngay.
– Phần mềm chỉnh sửa vật liệu phù hợp được chọn để tối đa hóa tỷ lệ sử dụng vật liệu và hiệu quả cắt.
– Chức năng hiển thị đồ họa mạnh mẽ, hiển thị hiệu ứng cắt trực quan, giám sát quá trình cắt trực tuyến con đường.

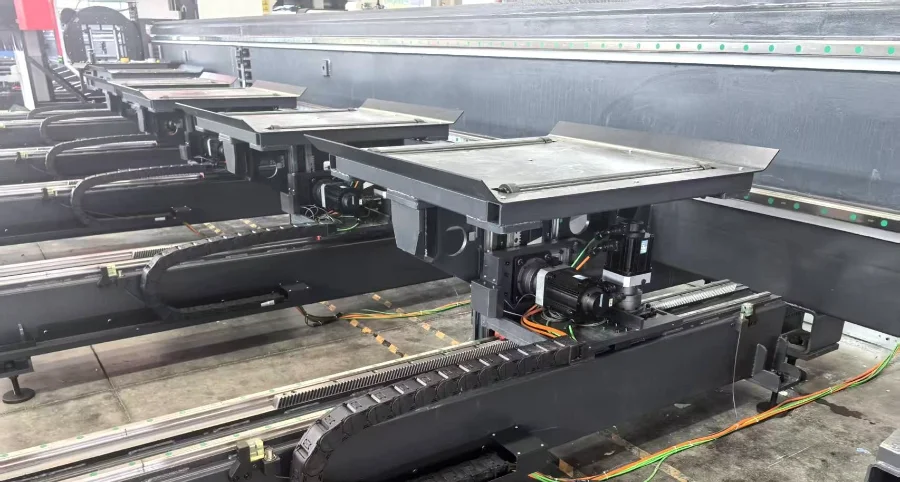

Hệ thống cấp phôi tự động
1. Tổng trọng lượng của một lần tải thiết bị là khoảng 1,5T và các ống đỡ là ống tròn và ống vuông.
2. Tự động điều chỉnh vị trí cấp liệu theo các vật liệu ống khác nhau để đảm bảo rằng các vật liệu ống khác nhau có thể được gửi chính xác đến tâm của mâm cặp máy chính.
3. Sau khi quá trình nạp hoàn tất, đường ống tiếp theo sẽ tự động được chuẩn bị để giảm thời gian chờ nạp.
4. Phạm vi đường kính ống nạp:
+ Ống tròn: ∅20-219mm
+ Ống vuông 20*20mm-200*200mm
+ Phạm vi chiều dài: 5500mm-6500mm
5. Vật liệu làm trống và đỡ có kết cấu bánh lệch tâm, có 2 bộ bánh đỡ.

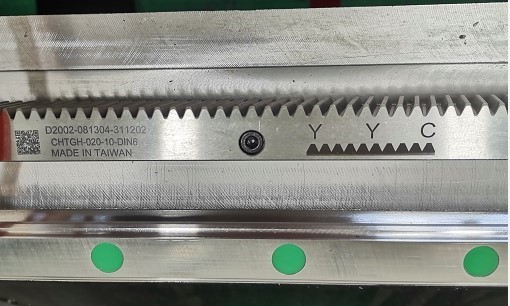

Bánh răng, thanh răng SHAC/YYC
– Độ chính xác cao, tuổi thọ cao.
– Hỗ trợ dập tắt bánh răng xoắn và mài bánh răng xoắn.
– Có thể giảm mô-men xoắn truyền động một cách hiệu quả.
– Square Rail (Đài loan): Tiếng ồn thấp, chống mài mòn, mượt mà.

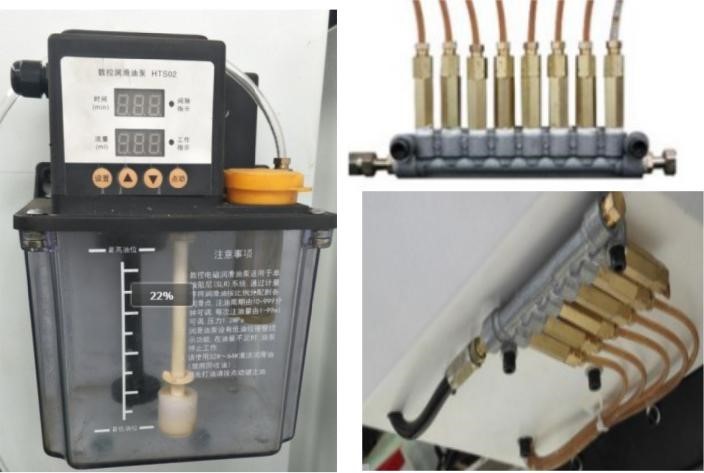

Hệ thống bôi trơn tự động
– Máy có thể tự động bôi trơn thông qua cài đặt trên phân mềm thuận tiện khi sử dụng.
– Máy có hệ thông cảnh báo hết dầu thuận tiện cho việc kiểm tra và bảo hành bảo dưỡng.
Phụ kiện tặng kèm theo máy
1. Kính bảo vệ: 10 cái
2. Bép đôi 1.0-1.5-2.0: 5 cái
3. Bép đơn 1.0-1.5-2.0: 5 cái
4. Vòng sứ: 2 cái
5. Tăm bông làm sạch thấu kính + bình xịt phun sương: 1 bộ
6. Kính đeo chống tia laser: 1 cái
7. Đồng hồ khí (O2; N2): 2 cái
8. Bộ lục (12 món): 1 bộ
9. Găng tay bảo vệ: 1 bộ
10. Sách hướng dẫn sử dụng thiết bị: 1 cuốn.
Công suất cắt hiệu quả của máy
| Vật liệu | Độ dày [mm] | Tốc độ [m/min] | Công suất [W] | Khí |
| Thép Carbon | 1 | 50-60 | 12000 | N2/Air |
| 2 | 40-45 | |||
| 3 | 30-35 | |||
| 4 | 20-26 | |||
| 5 | 15-18 | |||
| 6 | 10-13 | |||
| 8 | 7-10 | |||
| 10 | 5-6.5 | |||
| 10 | 2-2.3 | 6000 | Khí O2 | |
| 12 | 1.8-2 | 7500 | ||
| 14 | 1.6-1.8 | 8500 | ||
| 16 | 1.5-1.6 | 9500 | ||
| 20 | 1.3-1.4 | 12000 | ||
| 22 | 0.9-1 | |||
| 22 | 1-1.2 | |||
| 25 | 0.7-0.9 | |||
| 25 | 0.8-1 | |||
| 30 | 0.4-0.5 | |||
| 30 | 0.7-0.8 | |||
| 40 | 0.25-0.3 | |||
| 12 | 3-3.5 | 12000 | Khí O2 | |
| 14 | 3-3.2 | |||
| 16 | 2.8-3 | |||
| 20 | 2-2.3 | |||
| 25 | 1.1-1.3 | |||
| 30 | 0.9-1 |
| INOX | 1 | 50-60 | 12000 | N2 / Khí nén |
| 2 | 40-45 | |||
| 3 | 30-35 | |||
| 4 | 23-27 | |||
| 5 | 15-18 | |||
| 6 | 13-15 | |||
| 8 | 8-10 | |||
| 10 | 6.5-7.5 | |||
| 12 | 5-5.5 | |||
| 14 | 3-3.5 | |||
| 16 | 2-2.3 | |||
| 18 | 1.3-1.5 | |||
| 20 | 1.2-1.4 | |||
| 25 | 0.7-0.9 | |||
| 30 | 0.25-0.3 | |||
| 40 | 0.15-0.2 |
Với những ưu điểm nêu trên, VNTECH tin rằng máy cắt ống Laser CNC tự động ILM K22S sẽ trở thành trợ thủ đắc lực trong ngành sản xuất gia công. Đội ngũ chuyên viên và kỹ sư hàng đầu lĩnh vực tại công ty chúng tôi luôn hy vọng có cơ hội đồng hành cùng quý khách hàng trên con đường phát triển.
—————————————
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
