Máy tiện CNC 4 trục là một bước tiến đáng kể trong công nghệ gia công cơ khí chính xác. Với các trục X, Z, C và Y, những cỗ máy tiện CNC này cho phép thực hiện các nguyên công phay lệch tâm, khoan và ta-rô trên chi tiết đang tiện mà không cần phải chuyển phôi sang máy khác. Điều này giúp loại bỏ tới hơn 90% các quy trình gia công phụ, tiết kiệm đáng kể thời gian, chi phí nhân công và nâng cao độ chính xác tổng thể.
Nội dung bài viết
Giới thiệu máy tiện CNC 4 trục
Máy tiện CNC 4 trục là loại máy công cụ tiên tiến, tích hợp thêm một trục di chuyển (trục Y) ngoài 3 trục cơ bản X, Z và C. Sự bổ sung trục Y giúp máy tiện CNC 4 trục có khả năng thực hiện các nguyên công phay, khoan và ta-rô lệch tâm trên chi tiết đang tiện mà không cần phải chuyển phôi sang máy phay riêng biệt.
Điểm nổi bật của máy tiện CNC 4 trục:
– Bổ sung thêm trục Y: Đây là đặc điểm nổi bật nhất.
+ Thực hiện các nguyên công phay, khoan, ta-rô ở vị trí không nằm trên đường tâm chi tiết.
=> Điều này giúp hoàn thành gần như toàn bộ chi tiết trong một lần gá đặt duy nhất.
– Trục chính mạnh mẽ:
+ Tùy chọn dẫn động trực tiếp (DDS spindle) hoặc dẫn động bằng đai (belt spindle).
+ Đảm bảo tốc độ cao và độ cứng vững cần thiết cho cả tiện và phay.
>>> Xem thêm: Báo giá máy tiện CNC 3 trục
– Tháp dao được trang bị các dụng cụ có khả năng quay, cho phép thực hiện các nguyên công phay, khoan và ta-rô một cách hiệu quả.
– Tối ưu hóa quy trình: Chỉ một máy tiện CNC 4 trục có thể đáp ứng mọi nhu cầu gia công trong một lần thiết lập.
+ Loại bỏ sự cần thiết của một máy tiện CNC và một máy phay/khoan/ta-rô riêng biệt.
– Thiết kế băng máy nghiêng 35° giúp thoát phoi hiệu quả và tăng cường độ cứng vững.
– Tăng độ chính xác và hiệu quả: Giảm sai số tích lũy do ít phải gá đặt lại, đồng thời tăng năng suất tổng thể.
Dòng máy tiện CNC 4 trục bao gồm các mẫu DT350E, DT400E và DT500E – Đây là những cỗ máy tiêu biểu với khả năng vượt trội trong việc gia công cơ khí chính xác.
>>> Xem thêm máy tiện CNC khác:

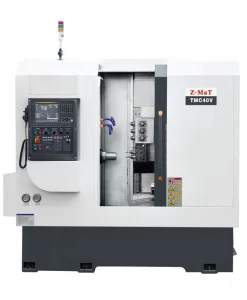

- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Phay Tiện CNC SL450-MT, SL580-MT

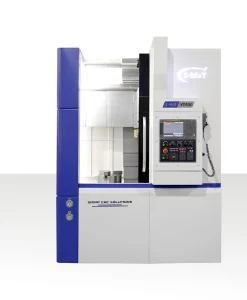

- Máy Tiện Đứng CNC VT320, VT400, VT600

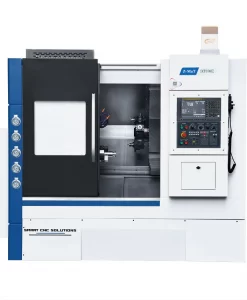

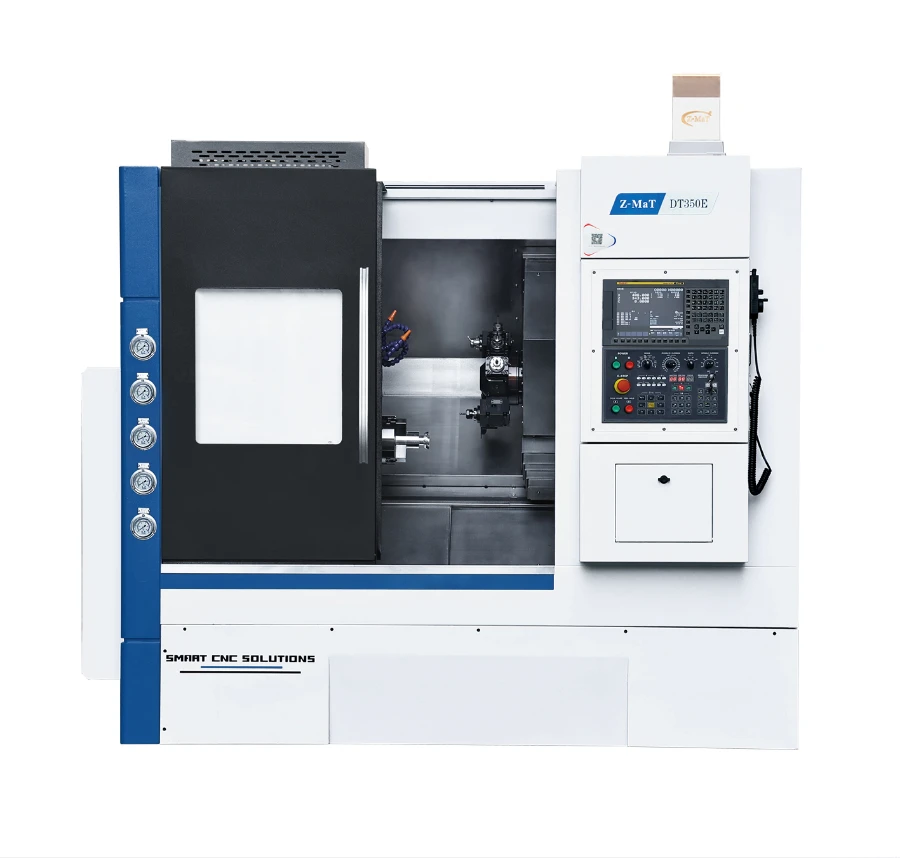

Máy tiện CNC 4 trục DT350E

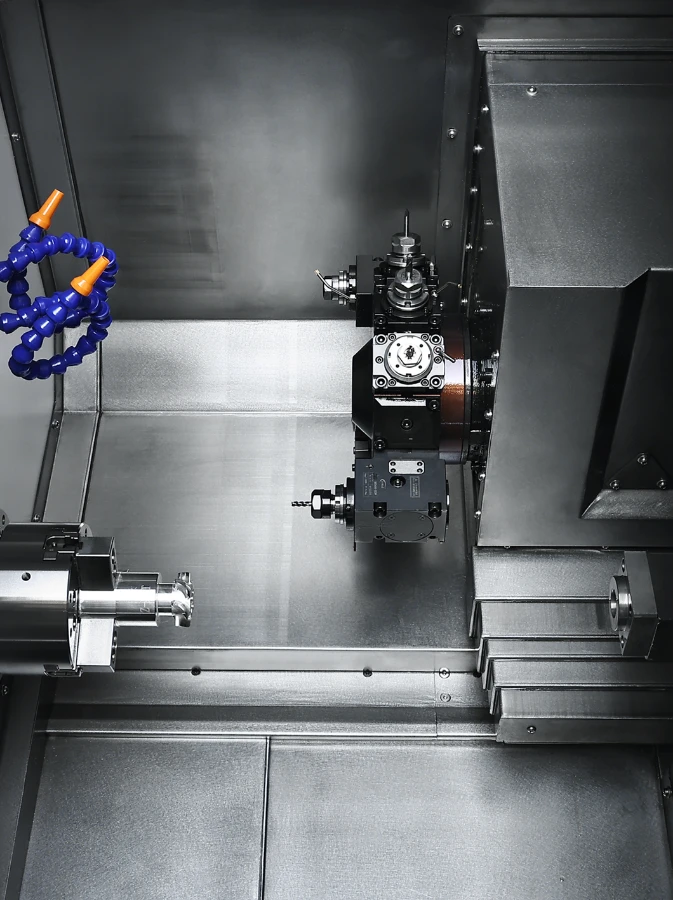

Máy tiện CNC 4 trục DT350E là một trung tâm tiện 4 trục nhỏ gọn nhưng mạnh mẽ, lý tưởng cho việc gia công các chi tiết đòi hỏi độ chính xác cao và các nguyên công phay lệch tâm. Máy này tích hợp hoàn hảo chức năng tiện và phay, giúp loại bỏ nhu cầu chuyển phôi giữa các máy khác nhau.
Đặc điểm nổi bật:
– Trục Y: Khả năng di chuyển trục Y cho phép gia công các lỗ, rãnh, hoặc các bề mặt không nằm trên đường tâm chi tiết.
– Hiệu quả cao: Giảm đáng kể thời gian gia công và các bước thiết lập phụ.
– Kết cấu vững chắc, thiết kế băng máy nghiêng 35° và sử dụng thanh dẫn hướng tuyến tính (LM guideway) đảm bảo độ ổn định và chính xác.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 5000 vòng/phút.
- Kích thước mâm cặp: 6 inch.
- Công suất động cơ chính: 15 kW.
- Loại tháp dao: BMT40.

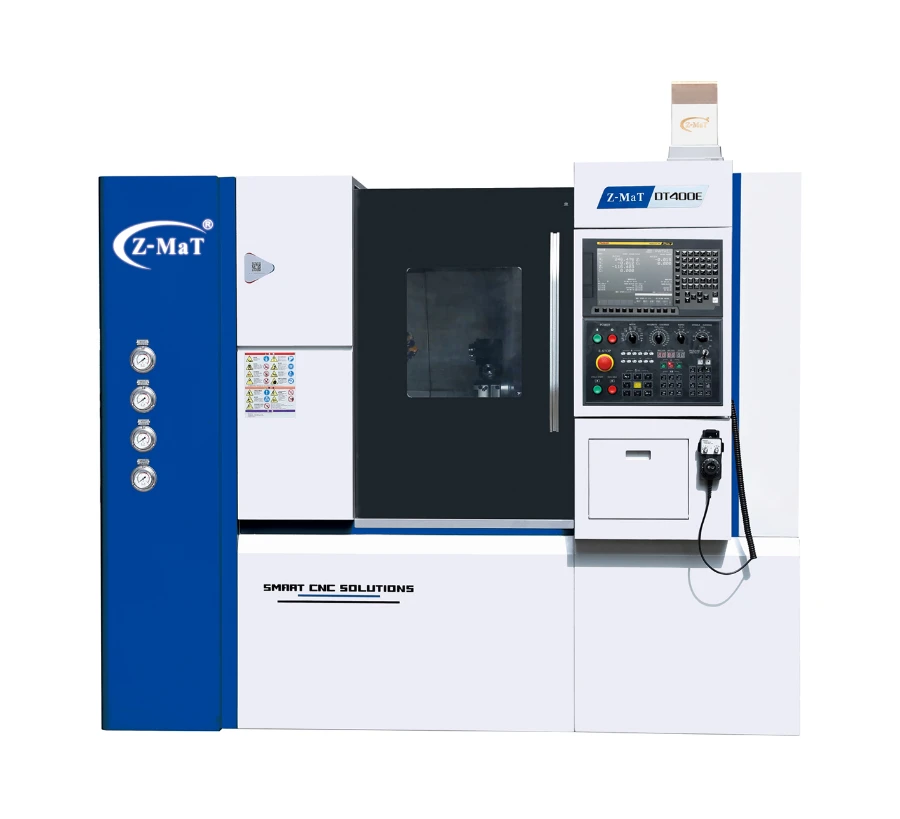

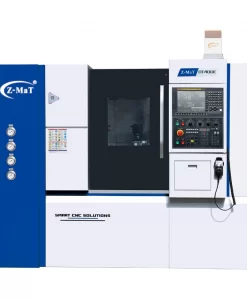

Máy tiện CNC 4 trục DT400E
Máy tiện CNC 4 trục DT400E là một trung tâm tiện 4 trục linh hoạt, cung cấp khả năng gia công toàn diện cho nhiều loại chi tiết. Máy này nổi bật với tùy chọn trục chính dẫn động trực tiếp (DDS spindle) hoặc dẫn động bằng đai, cùng với tháp dao dụng cụ chạy dao sống (live tooling turret) và khả năng trục Y mạnh mẽ.
Đặc điểm nổi bật:
– Tối ưu hóa quy trình: Giảm thiểu hơn 90% các quy trình gia công phụ thường cần máy phay, giúp hoàn thành chi tiết trong một lần gá đặt.
– Đa dạng trục chính: Tùy chọn DDS hoặc belt-driven spindle phù hợp với các yêu cầu gia công khác nhau.
– Khả năng gia công rộng: Xử lý chi tiết có đường kính văng lên tới Φ500 mm và chiều dài 320 mm.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 5000 vòng/phút.
- Kích thước mâm cặp: 6 inch.
- Công suất động cơ chính: 11/15 kW.
- Đường kính tiện tiêu chuẩn: 160 mm.
- Chiều dài phôi tối đa: 320 mm.
- Đường kính văng tối đa qua băng máy: Φ500 mm.
- Hành trình trục Y: 70 mm (±35).
- Tốc độ chạy dao nhanh X/Z/Y: 20/20/12 m/phút.

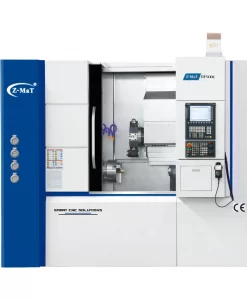

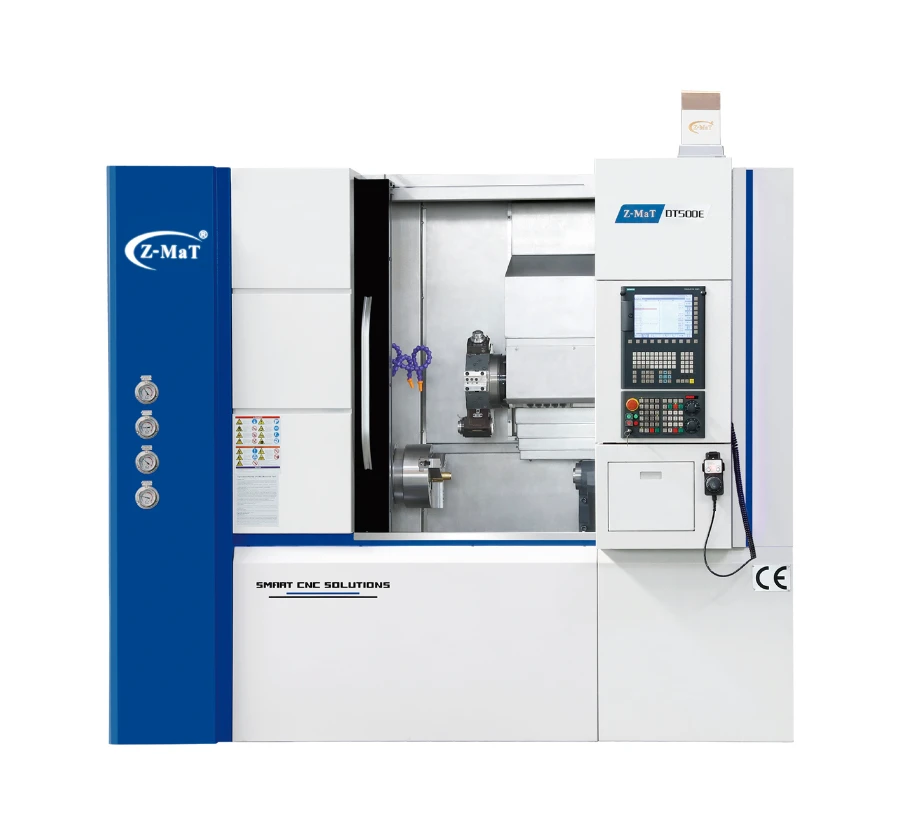

Máy tiện CNC 4 trục DT500E

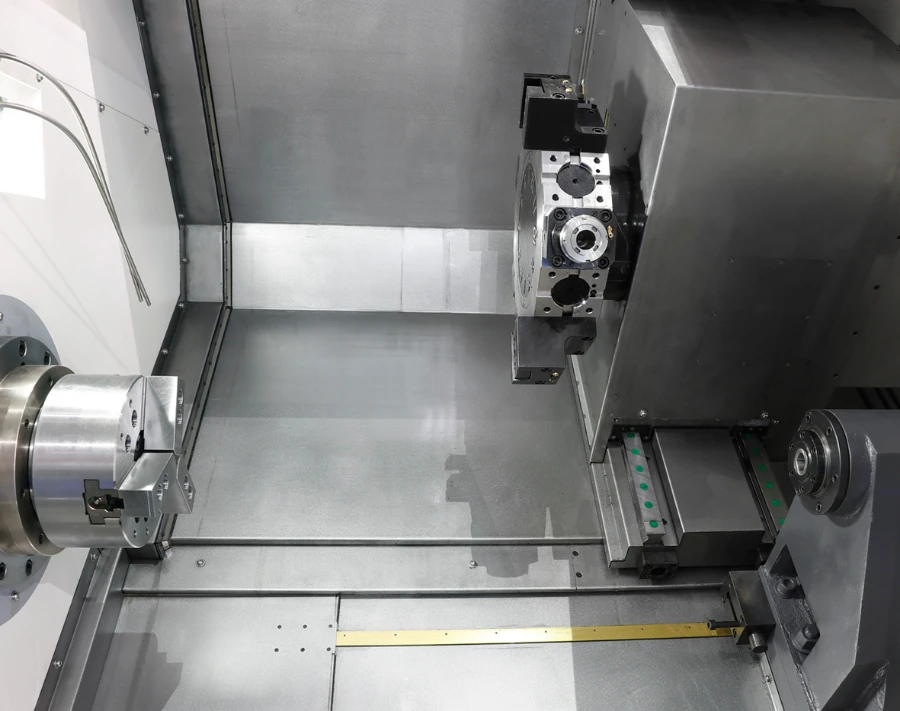

Máy tiện CNC 4 trục DT500E là mẫu máy lớn hơn, được thiết kế để gia công các chi tiết có kích thước lớn hơn với công suất và độ chính xác cao. Máy này cũng tích hợp đầy đủ khả năng tiện và phay lệch tâm nhờ trục Y, giúp tối ưu hóa hiệu quả sản xuất.
Đặc điểm nổi bật:
– Công suất cao: Động cơ servo chính 22/30 kW cùng mâm cặp 8 inch phù hợp cho các tác vụ gia công nặng và chi tiết lớn hơn.
– Hiệu quả gia công toàn diện: Loại bỏ nhu cầu chuyển phôi giữa các máy, giảm sai số và tăng năng suất.
– Độ ổn định cao: Đảm bảo độ cứng vững và chính xác ngay cả khi gia công các chi tiết lớn, phức tạp.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 4000 vòng/phút.
- Kích thước mâm cặp: 8 inch.
- Công suất động cơ chính: 22/30 kW.
Thông số kỹ thuật máy tiện CNC 4 trục
| Mục | DT350E | DT400E | DT500E |
| Mâm cặp thủy lực (inch) | 6 | 6 | 8 |
| Chiều dài phôi tối đa (mm) | 320 | 320 | 650 |
| Đường kính đu tối đa (mm) | Ф500 | Ф500 | Ф600 |
| Đường kính xoay tối đa (mm) | Ф300 | Ф350 | Ф430 |
| Đường kính quay tiêu chuẩn (mm) | 160 | 160 | 320 |
| Đường kính lỗ trục chính (mm) | Φ55 | Φ55 | Φ66 |
| Đường kính tối đa của lỗ (mm) | Φ46 | Φ46 | Φ52 |
| Mũi trục chính | A2-5 | A2-5 | A2-6 |
| Tốc độ trục chính (vòng/phút) | 5000 | 5000 | 4000 |
| Công suất trục chính (kW) | 15 | 15 | 30 |
| Độ nghiêng giường | 45° | 35° | 35° |
| Loại đường dẫn (mm) | LM | LM | LM |
| Hành trình trục X (mm) | 150 | 230 | 250 |
| Hành trình trục Z (mm) | 320 | 320 | 650 |
| Hành trình trục Y (mm) | 70 (±35) | 70 (±35) | 100 (±50), 140 (±70) |
| Tốc độ trục X/Z/Y (m/phút) | 20/20/12 | 20/20/12 | 20/20/12,*7 |
| Loại đài dao | BMT40 | BMT40 | BMT40, BMT55 |
| Số lượng dao | 12 | 12 | 12 |
| Kích thước chuôi OD (mm) | 20×20 | 20×20 | 20×20, 25×25 |
| Kích thước chuôi khoan (mm) | Ф25 | Ф25 | Ф32, Ф40 |
| Tốc độ tối đa dao (vòng/phút) | 4000 | 4000 | 4000, *6000 |
| Loại đuôi trục | Thủy lực, *SST | Thủy lực | SPT, SST |
| Độ côn ống đuôi | MT4 | MT4 | MT3 |
| Hành trình ụ sau (mm) | 320 | 350 | 100-650 |
| Cân nặng (kg) | 3500 | 3900 | 5600 |
| Kích thước (D×R×C) | 2405 × 1665 × 2190 | 2365 × 1895 × 2145 | 3100 × 2050 × 2350 |
Ứng dụng của máy tiện CNC 4 trục
Máy tiện CNC 4 trục là giải pháp lý tưởng cho việc sản xuất các chi tiết phức tạp, đòi hỏi sự kết hợp của tiện và phay, đặc biệt là các chi tiết có lỗ, rãnh hoặc các bề mặt không đối xứng cần được gia công chính xác. Chúng được ứng dụng rộng rãi trong:
– Ngành ô tô: Các bộ phận động cơ, hộp số có lỗ lệch tâm hoặc rãnh.
– Ngành hàng không vũ trụ: Các chi tiết máy bay phức tạp.
– Ngành y tế: Thiết bị cấy ghép và dụng cụ phẫu thuật.
– Sản xuất khuôn mẫu và công cụ: Các chi tiết có hình dạng phức tạp và yêu cầu độ chính xác cao.
Với khả năng điều khiển thêm trục Y, máy tiện CNC 4 trục cho phép gia công các chi tiết phức tạp, tiện – phay lệch tâm chỉ trong một lần gá đặt duy nhất. Điều này không chỉ giảm thiểu đáng kể thời gian gia công và chi phí lao động mà còn nâng cao độ chính xác và chất lượng bề mặt sản phẩm cuối cùng.
