Máy tiện CNC 3 trục là một trong những loại máy tiện CNC phổ biến và linh hoạt nhất trong ngành gia công cơ khí chính xác. Với khả năng điều khiển chuyển động trên 3 trục cơ bản (X, Z và C), máy tiện CNC 3 trục không chỉ thực hiện các nguyên công tiện truyền thống mà còn có thể gia công các bề mặt phức tạp, lỗ lệch tâm và các hình dạng không đối xứng.
Nội dung bài viết
Giới thiệu máy tiện CNC 3 trục
Máy tiện CNC 3 trục là loại máy công cụ linh hoạt và hiệu quả, nổi bật với khả năng điều khiển chuyển động chính xác trên 3 trục cơ bản:
– Trục X: Chuyển động ngang, điều khiển đường kính.
– Trục Z: Chuyển động dọc, điều khiển chiều dài.
– Trục C: Khả năng định vị/xoay chính xác của trục chính.
Sự kết hợp này mang lại nhiều ưu điểm vượt trội so với máy tiện truyền thống.
Điểm nổi bật của máy tiện CNC 3 trục
1/ Trục chính mạnh mẽ và chính xác:
– Các máy tiện CNC 3 trục được trang bị trục chính dẫn động bằng đai hoặc dẫn động trực tiếp.
=> Giúp đạt tốc độ cao trong khi vẫn duy trì độ cứng vững vượt trội và độ chính xác tuyệt vời của trục C.
– Trục C cho phép định vị và quay chính xác phôi, mở rộng khả năng gia công phay và khoan các lỗ không nằm trên tâm đối xứng.
– Hệ thống CNC điều khiển các trục với độ chính xác cao, đảm bảo dung sai chặt chẽ và chất lượng bề mặt gia công vượt trội.
>>> Xem thêm: Báo giá máy tiện CNC 4 trục
2/ Tháp dao 12 vị trí:
– 12 tháp dao cho phép người vận hành gia công các chi tiết từ đơn giản đến phức tạp chỉ trong một lần gá đặt.
=> Giúp giảm thiểu thời gian chuyển đổi và tối ưu hóa năng suất.
3/ Thiết kế tối ưu:
– Hầu hết các mẫu đều có băng máy nghiêng (ví dụ 35° hoặc 45°), giúp thoát phoi hiệu quả và tăng độ cứng vững của máy.
4/ Khả năng gia công đa năng:
– Với trục C, máy tiện CNC 3 trục có thể thực hiện các nguyên công phay, khoan, ta-rô các lỗ hoặc rãnh không nằm trên tâm đối xứng của chi tiết.
– Giảm thời gian chết do tháo lắp, căn chỉnh phôi nhiều lần, từ đó tăng hiệu suất và năng suất.
5/ Độ cứng vững cao:
– Dòng máy tiện CNC 3 trục có thiết kế băng máy nghiêng và sử dụng thanh dẫn hướng tuyến tính (LM Guideway).
=> Giúp tăng cường độ cứng vững, giảm rung động và đảm bảo sự ổn định trong suốt quá trình cắt gọt.
6/ Phạm vi ứng dụng rộng:
– Nhờ khả năng gia công phức tạp và độ chính xác cao, máy tiện CNC 3 trục được ứng dụng trong nhiều ngành công nghiệp như: ô tô, hàng không vũ trụ, y tế, năng lượng và sản xuất các chi tiết cơ khí chính xác.
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Phay Tiện CNC SL450-MT, SL580-MT
- Máy Tiện Đứng CNC VT320, VT400, VT600
Dòng máy tiện CNC 3 trục bao gồm các mẫu TN500, TN600, TN700 và TN800 – những thiết bị tiêu biểu cho khả năng vượt trội của máy tiện 3 trục.

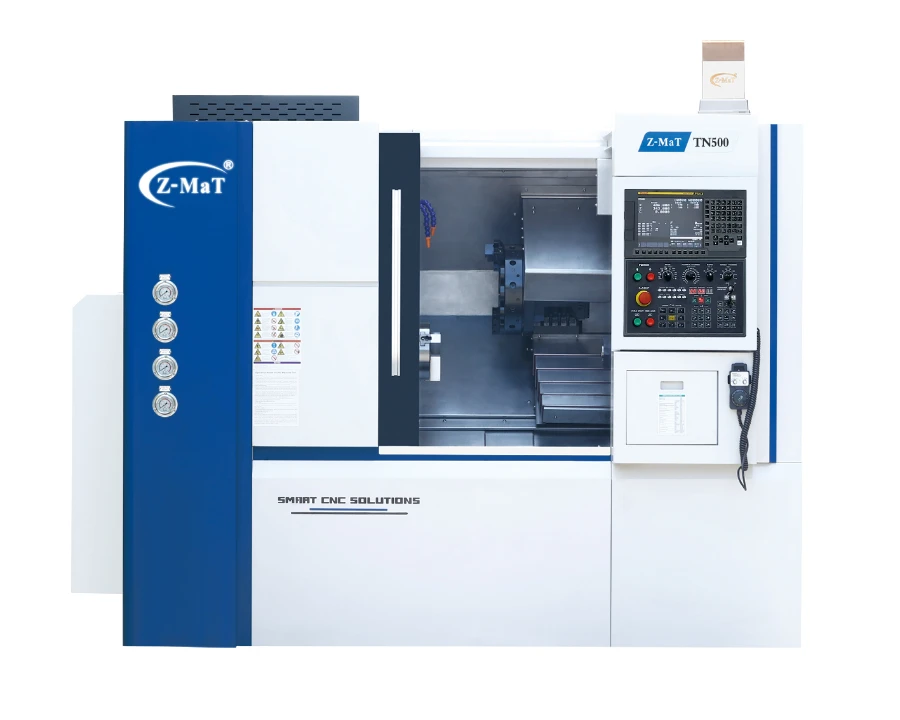

Máy tiện CNC 3 trục TN500
Máy tiện CNC 3 trục TN500 là một trung tâm tiện 3 trục được thiết kế linh hoạt để xử lý nhiều loại chi tiết khác nhau. Máy có khả năng đạt tốc độ trục chính cao (4000 vòng/phút) với mâm cặp 8 inch, được trang bị động cơ servo chính mạnh mẽ 22/30kW.
Điểm nổi bật của máy tiện CNC 3 trục TN500 là trục chính có thể dẫn động bằng đai hoặc trực tiếp, đảm bảo độ cứng vững và độ chính xác trục C cao. Với tháp dao công suất 12 vị trí, máy cho phép gia công các hình dạng từ đơn giản đến phức tạp chỉ trong một lần gá đặt.
Máy tiện CNC 3 trục TN500 phù hợp cho các chi tiết có chiều dài lên đến 500mm và đường kính văng tối đa Φ540mm.
Các thông số chính:
- Tốc độ trục chính: 4000 vòng/phút
- Kích thước mâm cặp: 8 inch
- Công suất động cơ chính: 22/30 kW
- Chiều dài phôi tối đa: 500 mm
- Đường kính văng tối đa qua băng máy: Φ540 mm
- Hành trình trục X/Z: 260 mm / 500 mm
Máy tiện CNC 3 trục TN600
Máy tiện CNC 3 trục TN600 là một trung tâm tiện 3 trục được thiết kế để xử lý các chi tiết đa dạng với hiệu suất cao. TN600 được trang bị mâm cặp lớn hơn (10 hoặc 12 inch) và động cơ servo chính mạnh mẽ hơn (37/45kW), cho phép gia công các chi tiết có kích thước lớn hơn và phức tạp hơn.
Với tháp dao công suất 12 vị trí, máy tối ưu hóa quy trình gia công chỉ trong một lần thiết lập.
Các thông số chính:
- Tốc độ trục chính: 4000/5000 vòng/phút
- Kích thước mâm cặp: 10 inch / 12 inch
- Công suất động cơ chính: 37/45 kW
- Chiều dài phôi tối đa: 700 mm, 900 mm, hoặc 1700 mm
- Đường kính văng tối đa qua băng máy: Φ620 mm
- Hành trình trục X/Z: 280 mm / 700 mm, 900 mm, hoặc 1800 mm
Máy tiện CNC 3 trục TN700
Máy tiện CNC 3 trục TN700 là một trung tâm tiện 3 trục khác được thiết kế để xử lý các chi tiết có kích thước đáng kể. Máy có khả năng đạt tốc độ trục chính lên tới 2000 vòng/phút và được trang bị mâm cặp 15 inch, phù hợp cho các phôi lớn.
Máy tiện CNC 3 trục TN700 cũng có tùy chọn trục chính dẫn động bằng đai hoặc trực tiếp, đảm bảo độ cứng vững và độ chính xác trục C cao. Tháp dao công suất 12 vị trí cho phép máy thực hiện các nguyên công phức tạp trong một lần gá đặt.
Các thông số chính:
- Kích thước mâm cặp: 15 inch
- Chiều dài phôi tối đa: 1250 mm hoặc 1700 mm
- Đường kính văng tối đa qua băng máy: Φ620 mm
- Đường kính lỗ trục chính: Φ105 mm
- Tốc độ trục chính tối đa: 2000 vòng/phút
Máy tiện CNC 3 trục TN800
Máy tiện CNC 3 trục TN800 là mẫu máy lớn nhất trong dòng TN Series, được thiết kế để gia công các chi tiết cực lớn và nặng với độ chính xác cao. Máy có kích thước mâm cặp lên đến 18 inch và động cơ trục chính mạnh mẽ 18.5/22 kW.
Máy tiện CNC TN800 cũng kế thừa những đặc điểm nổi bật của dòng TN như: tùy chọn trục chính dẫn động bằng đai hoặc trực tiếp, độ cứng vững và độ chính xác trục C cao. Cùng với tháp dao 12 vị trí để thực hiện các nguyên công phức tạp trong một lần gá đặt.
Các thông số chính:
- Kích thước mâm cặp: 18 inch (hoặc 15 inch)
- Chiều dài phôi tối đa: 650 mm, 900 mm, 1400 mm, hoặc 1900 mm
- Đường kính văng tối đa qua băng máy: Φ800 mm
- Đường kính lỗ trục chính: Φ110 mm, Φ120 mm
- Tốc độ trục chính tối đa: 1500 vòng/phút (hoặc 1000 vòng/phút)
- Công suất trục chính: 18.5/22 kW
- Hành trình trục X/Z: 380 mm / 650 mm, 900 mm, 1400 mm, hoặc 1900 mm
Thông số kỹ thuật máy tiện CNC 3 trục
Dưới đây là thông số kỹ thuật chi tiết của máy tiện CNC 3 trục TN500, TN600, TN700, TN800:
| Mục | TN500 | TN600 | |
| Kích thước kẹp (inch) | 8 | 10, 12 | |
| Chiều dài phôi tối đa (mm) | 500 | 700, 900, 1700 | |
| Đường kính đu tối đa (mm) | Φ540 | Φ620 | |
| Đường kính xoay tối đa (mm) | Φ280 | Φ360 | |
| Lỗ trục chính (mm) | Φ66 | Φ86 | |
| Đường kính tối đa của lỗ (mm) | Φ52 | Φ75 | |
| Mũi trục chính | A2-6 | A2-8 | |
| Tốc độ trục chín (vòng/phút) | 4000 | 3000 | |
| Công suất trục chính (kW) | 30 | 45 | |
| Hành trình trục X (mm) | 260 | 280 | |
| Hành trình trục Z (mm) | 500 | 700, 900, 1800 | |
| Tốc độ trục X/Z (m/phút) | 20/20 | 20/20 | |
| Số lượng đài dao | 12 | 12 | |
| Kích thước chuôi | VDI30, BMT45 | VDI40, BMT55 | |
| Tốc độ tối đa (Vòng/phút) | 4000, 5000 | 4000, 5000 | |
| Loại đuôi trục | Thủy lực, *HPT | Thủy lực, SPT, HPT | |
| Độ côn ống đuôi | MT4 | MT5 | |
| Hành trình ụ sau (mm) | 100-500 | 100-750, 1000, 1700 | |
| Độ nghiêng của giường | 35° | 35° | |
| Loại đường dẫn | LM | LM | |
| Công suất điện (kVA) | 28 | 45 | |
| Kích thước (D × R × C) | 2750×1700×1900 | 3200×1920×2130 | |
| Cân nặng (kg) | 4800 | 6400 | |
| Mục | TN700 | TN800 | |
| Kích thước kẹp (inch) | 15 | 15, 18 | |
| Chiều dài phôi tối đa (mm) | 1250, 1700 | 650, 900, 1400, 1900 | |
| Đường kính đu tối đa (mm) | Φ620 | Φ800 | |
| Đường kính xoay tối đa (mm) | Φ360 | Φ600 | |
| Lỗ trục chính (mm) | Φ105 | Φ110, Φ120 | |
| Đường kính tối đa của lỗ (mm) | Φ91 | Φ95, Φ110 | |
| Mũi trục chính | A2-8 | A2-11 | |
| Tốc độ trục chín (vòng/phút) | 2000 | 1500 , 1000 | |
| Công suất trục chính (kW) | 22 | 18,5/22 | |
| Hành trình trục X (mm) | 300 | 380 | |
| Hành trình trục Z (mm) | 1250, 1700 | 650, 900, 1400, 1900 | |
| Tốc độ trục X/Z (m/phút) | 15/20 | 15/20 | |
| Số lượng đài dao | 12 | 12 | |
| Kích thước chuôi | BMT65 | BMT65 | |
| Tốc độ tối đa (Vòng/phút) | 4000, *5000 | 4000, *5000 | |
| Loại đuôi trục | SST-LM, *SPT | SST-LM, *SPT | |
| Độ côn ống đuôi | MT5 | MT5 | |
| Hành trình ụ sau (mm) | 100-1250, 1700 | 100-650, 900, 1400, 1900 | |
| Độ nghiêng của giường | 45° | 45° | |
| Loại đường dẫn | LM | LM | |
| Công suất điện (kVA) | 45 | 48 | |
| Kích thước (D × R × C) | 4550×2270×2550 | 3900×2200×2550 | |
| Cân nặng (kg) | 10500 | 8000 | |
Ứng dụng của máy tiện CNC 3 trục
Máy tiện CNC 3 trục rất phù hợp cho việc sản xuất các chi tiết trục, ống, bánh xe và các bộ phận có hình dạng tròn xoay phức tạp.
1/ Ngành sản xuất chi tiết máy và phụ tùng
– Trục và ống: Trục động cơ, trục truyền động, trục bánh răng, ống lót với độ chính xác cao.
– Bánh răng và bánh xe: Các loại bánh răng trụ, bánh vít, vành bánh xe cần gia công tiện và có thể có các đặc điểm phay trên mặt đầu.
– Khớp nối và bích: Các chi tiết có hình dạng tròn xoay kết hợp với các lỗ, rãnh hoặc mặt phẳng định vị.
– Chi tiết có lỗ lệch tâm hoặc rãnh: Nhờ trục C, máy có thể khoan hoặc phay các lỗ, rãnh không nằm trên đường tâm của chi tiết, điều mà máy tiện 2 trục không làm được.
2/ Ngành ô tô
– Trục khuỷu và trục cam: Gia công các bề mặt tròn xoay và các vị trí lắp đặt của cam, yêu cầu độ chính xác cao.
– Chi tiết hộp số: Các trục, bánh răng và vỏ hộp số.
– Các bộ phận hệ thống phanh và lái: Bao gồm các chi tiết van, xy lanh, v.v.
3/ Ngành hàng không vũ trụ
– Các chi tiết động cơ phản lực: Trục tuabin, vỏ động cơ và các bộ phận có hình dạng phức tạp.
– Linh kiện hệ thống thủy lực, nhiên liệu: Các loại van, khớp nối, và các chi tiết có hình dạng phức tạp.
– Các chi tiết khung và cấu trúc máy bay: Bao gồm các bộ phận có lỗ và rãnh chính xác.
4/ Ngành y tế
– Dụng cụ phẫu thuật: Các dụng cụ có hình dạng phức tạp, yêu cầu độ chính xác cao và bề mặt hoàn thiện tốt.
– Thiết bị cấy ghép y tế: Bao gồm các khớp nhân tạo, cấy ghép nha khoa và các chi tiết xương nhân tạo.
5/ Chế tạo khuôn mẫu và công cụ
– Khuôn mẫu: Các chi tiết khuôn tròn xoay, hoặc các chi tiết khuôn có các lỗ hoặc rãnh đặc biệt.
– Đồ gá, jig và fixture: Các dụng cụ hỗ trợ sản xuất yêu cầu độ chính xác cao để định vị và giữ chi tiết gia công.
Với khả năng gia công trên các trục X, Z và C, máy tiện CNC 3 trục là một trung tâm gia công linh hoạt và mạnh mẽ. Từ các chi tiết đơn giản đến những bộ phận có lỗ lệch tâm hay rãnh phay, máy tiện 3 trục giúp tối ưu hóa quy trình sản xuất, giảm chi phí và nâng cao chất lượng sản phẩm cuối cùng, đáp ứng mọi yêu cầu khắt khe của thị trường hiện nay.
