Trong môi trường sản xuất hiện đại, máy tiện CNC với tùy chọn cấp phôi tự động đang trở thành một giải pháp không thể thiếu. Máy tiện cấp phôi tự động là một hệ thống sản xuất liên tục, tự động hoàn toàn, giảm thiểu sự can thiệp của con người và tối đa hóa thời gian hoạt động của máy. Với các dòng máy Star SL Series (SL6, SL8, SL10), khả năng tích hợp tùy chọn cấp phôi tự động giúp các doanh nghiệp nâng cao đáng kể năng lực sản xuất.
Nội dung bài viết
Giới thiệu máy tiện cấp phôi tự động
Máy tiện cấp phôi tự động là những cỗ máy tiện CNC được trang bị hệ thống tự động đưa nguyên vật liệu (phôi) vào khu vực gia công mà không cần sự can thiệp liên tục của con người. Chức năng này giúp biến máy tiện thành một hệ thống sản xuất liên tục, tự động hoàn toàn.
Về cơ bản, máy tiện cấp phôi tự động là sự kết hợp giữa:
– Máy tiện CNC: Có khả năng gia công chính xác các chi tiết theo lập trình sẵn.
– Hệ thống cấp phôi tự động: Đây là bộ phận tự động hóa việc nạp phôi vào máy. Bao gồm:
+ Bộ cấp phôi thanh: Tự động đẩy một thanh phôi dài vào trục chính của máy tiện khi chi tiết trước đó đã được gia công xong.
+ Hệ thống nạp phôi tự động bằng robot/cánh tay máy: Một robot hoặc cánh tay máy sẽ tự động gắp từng chi tiết phôi từ khay hoặc băng tải và đưa vào mâm cặp của máy tiện.
Ưu điểm của máy tiện cấp phôi tự động
Việc trang bị tùy chọn cấp phôi tự động cho máy tiện CNC như dòng Star SL Series mang lại những lợi ích vượt trội:
1/ Tăng năng suất đáng kể:
– Hoạt động liên tục không ngừng nghỉ trong nhiều giờ mà không cần giám sát liên tục.
=> Tối đa hóa thời gian hoạt động của trục chính.
– Loại bỏ thời gian dừng máy để nạp phôi thủ công.
=> Rút ngắn đáng kể thời gian sản xuất mỗi chi tiết.
2/ Giảm chi phí lao động:
– Người vận hành không còn phải đứng máy để nạp phôi thủ công.
=> Có thể giám sát nhiều máy cùng lúc hoặc thực hiện các công việc khác có giá trị cao hơn.
– Giảm nhu cầu về lao động trực tiếp, đặc biệt trong các ca làm việc ngoài giờ hành chính.
3/ Cải thiện độ an toàn:
– Người vận hành ít phải tiếp xúc trực tiếp với khu vực máy đang hoạt động và phôi đang quay.
=> Giảm thiểu rủi ro tai nạn lao động.
4/ Nâng cao chất lượng và độ đồng nhất:
– Hệ thống cấp phôi tự động đảm bảo phôi được nạp vào máy một cách đồng nhất và chính xác mỗi lần.
=> Giảm thiểu sai số do yếu tố con người trong quá trình nạp phôi.
=> Góp phần tạo ra các sản phẩm cuối cùng với chất lượng đồng đều hơn.
5/ Tối ưu hóa khả năng tự động hóa tổng thể:
– Là một bước quan trọng để tích hợp máy tiện vào các dây chuyền sản xuất tự động hoàn toàn.
– Dễ dàng tích hợp các hệ thống cấp phôi tự động bên ngoài.
>>>Các loại máy tiện cấp phôi tự động:
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Phay Tiện CNC SL450-MT, SL580-MT
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Tiện Ngang CNC cỡ lớn

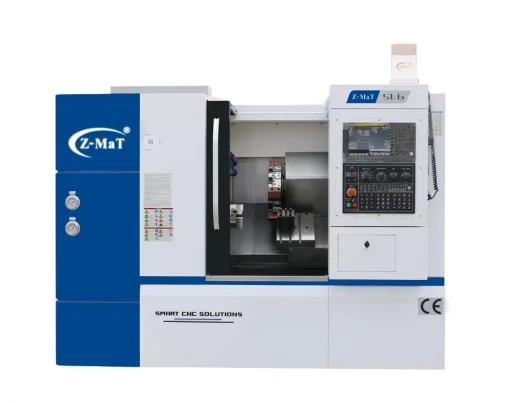

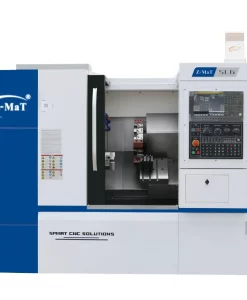

Máy tiện cấp phôi tự động SL6
Máy tiện cấp phôi tự động SL6 là mẫu máy được thiết kế để mang lại hiệu suất đáng tin cậy với chi phí hợp lý. Máy lý tưởng cho các chi tiết dạng đĩa, chi tiết ngắn,… mức giá cạnh tranh, rất phù hợp cho các nhà xưởng muốn tích hợp các tùy chọn tự động hóa trong tương lai.
Tính năng nổi bật:
– Thiết kế nhỏ gọn với băng máy nghiêng và dẫn hướng tuyến tính.
– Sử dụng mâm cặp 6″, đảm bảo kẹp phôi vững chắc.
– Hỗ trợ tùy chọn giữ dao tĩnh hoặc dao sống (live tool holder) bên dưới tháp dao.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 4500/5000 vòng/phút
- Công suất động cơ chính: 5.5/7.5kW
- Mâm cặp: 6″
- Tháp dao: 8 vị trí

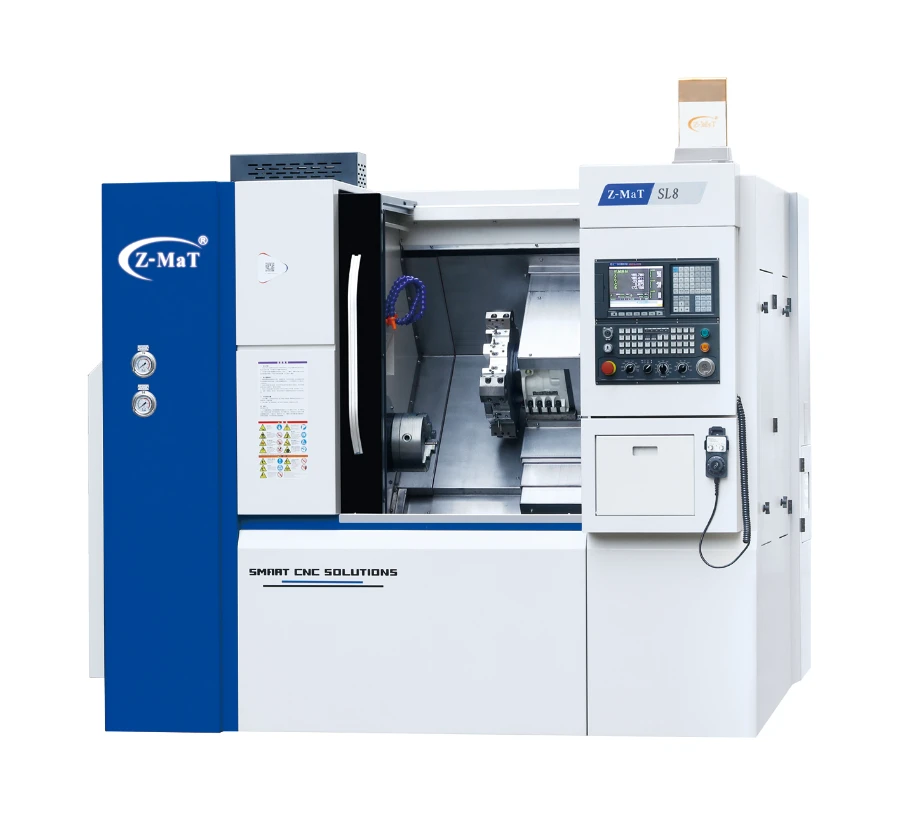

Máy tiện cấp phôi tự động SL8
Máy tiện CNC cấp phôi tự động SL8 là phiên bản nâng cấp của dòng SL Series, cung cấp công suất, khả năng gia công lớn hơn so với SL6. Phù hợp cho nhiều loại chi tiết và yêu cầu sản xuất đa dạng hơn.
Tính năng nổi bật:
– Thiết kế băng máy nghiêng và dẫn hướng tuyến tính tương tự SL6.
– Mâm cặp lớn hơn, phù hợp cho chi tiết có kích thước lớn hơn.
– Được trang bị các hệ thống hỗ trợ như bôi trơn tự động, làm mát tự động và bộ trao đổi nhiệt cho tủ điện.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 4000/2000 vòng/phút
- Công suất động cơ chính: 7.5/11kW
- Mâm cặp: 8″
- Tháp dao: 8 vị trí

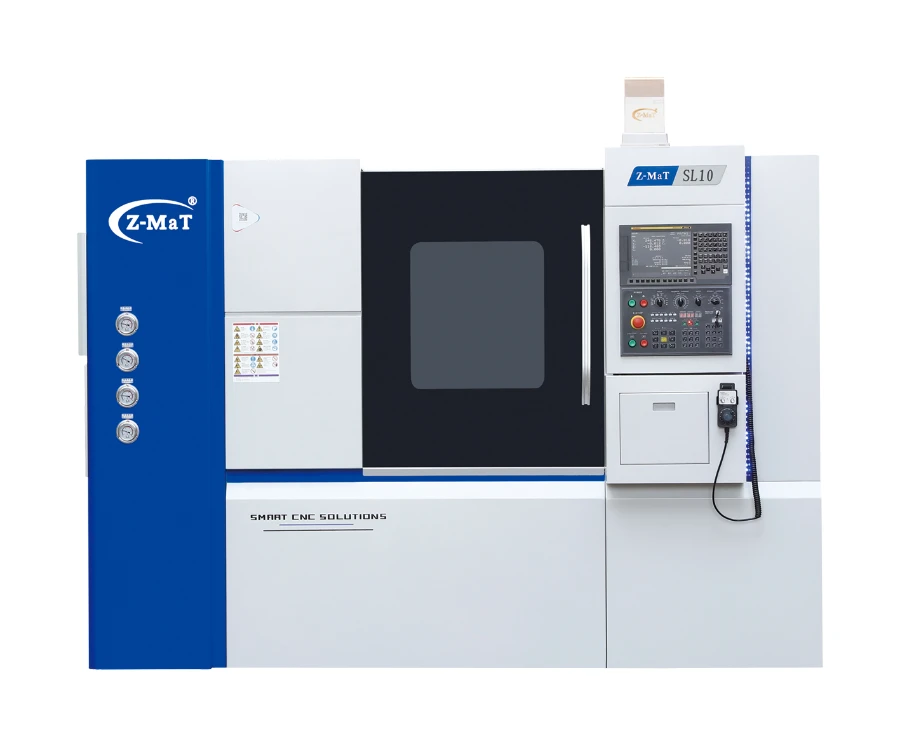

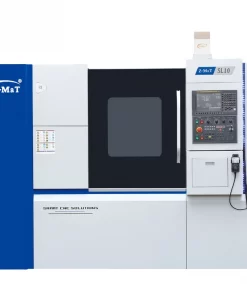

Máy tiện cấp phôi tự động SL10
Máy tiện cấp phôi tự động SL10 là mẫu máy lớn nhất trong dòng SL Series được đề cập, mang lại công suất, khả năng gia công vượt trội, đáp ứng nhu cầu sản xuất các chi tiết có kích thước lớn hơn và khối lượng công việc cao hơn.
Tính năng nổi bật:
– Thiết kế vững chắc với băng máy nghiêng và dẫn hướng tuyến tính.
– Mâm cặp lớn nhất trong ba mẫu, cho phép gia công các chi tiết có đường kính lớn.
– Hệ thống bôi trơn và làm mát tự động, cùng bộ trao đổi nhiệt cho tủ điện giúp máy hoạt động ổn định và bền bỉ.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 3000/3200 vòng/phút
- Công suất động cơ chính: 11/15kW
- Mâm cặp: 10″
- Tháp dao: 8 vị trí
Thông số kỹ thuật máy tiện cấp phôi tự động
| Mục | SL6 | SL8 | SL10 |
| Kích thước kẹp | 6”, 8”, 10” | 8” | 10” |
| Đường kính đu tối đa (mm) | Ø480 | Ø450 | Ø550 |
| Chiều dài phôi tối đa (mm) | 250, *350 | 320 | 450, *600 |
| Đường kính xoay tối đa (mm) | Ø210 | Ø300 | Ø300 |
| Lỗ trục chính (mm) | Ø55, *Ø62, *Ø81 | Ø62 | Ø75, *Ø86 |
| Đường kính tối đa lỗ xuyên qua (mm) | Ø46, *Ø52, *Ø70 | Ø52 | Ø65, *Ø75 |
| Mũi trục chính | A2-5, *A2-6, *A2-8 | A2-6 | A2-8 |
| Tốc độ trục chính (vòng/phút) | 1600~5000 | 4000, *2000 | 3000/3200 |
| Công suất trục chính (kW) | 7,5 | 11 | 15 |
| Hành trình trục X (mm) | 200 | 250 | 280 |
| Hành trình trục Z (mm) | 250, *350 | 300 | 450, 6000 |
| Tốc độ trục X/Z (m/phút) | 20/25 | 20/20 | 20/20 |
| Chiều cao trung tâm (mm) | 63, *80 | 80 | 80, *100 |
| Số lượng trạm dao | 8, *12 | 8, *12 | 8, *12 |
| Kích thước chuôi dao (mm) | 20×20, *25×25 | 20×20, *25×25 | 25×25 |
| Độ nghiêng giường | 35° | 45° | 35° |
| Loại đường dẫn | LM | LM | LM |
| Công suất điện (kVA) | 13 | 15 | 18 |
| Kích thước (D×R×C) | 2450 × 1800 × 1950 | 2500 × 1750 × 2100 | 3000 × 1900 × 2350 |
| Cân nặng (kg) | 3100 | 3300 | 4400 |
Ứng dụng máy tiện cấp phôi tự động
Máy tiện cấp phôi tự động đặc biệt phù hợp với các ứng dụng:
– Sản xuất hàng loạt: Các chi tiết có số lượng lớn, cần thời gian chu kỳ ngắn.
– Chi tiết nhỏ và vừa: Thanh phôi có đường kính nhỏ, cần gia công liên tục.
– Các ngành công nghiệp Ô tô, điện tử, y tế, sản xuất phụ tùng, nơi yêu cầu năng suất cao và độ chính xác đồng đều.
Việc đầu tư máy tiện cấp phôi tự động SL6, SL8, SL10 là một quyết định chiến lược giúp các doanh nghiệp nâng cao năng lực cạnh tranh, tối ưu hóa quy trình sản xuất và đáp ứng nhu cầu thị trường ngày càng khắt khe. Liên hệ ngay tới VNTECH để được tư vấn chi tiết về giải pháp cấp phôi tự động phù hợp nhất với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
