Máy phay tiện CNC thực chất là những cỗ máy tiện CNC hiện đại kết hợp khả năng tiện và phay vào một hệ thống duy nhất. Điều này cho phép thực hiện nhiều nguyên công phức tạp như tiện, phay, ta-rô và khoan chỉ trong một lần gá đặt. Từ đó tối ưu hóa quy trình sản xuất, giảm thiểu thời gian gia công và nâng cao độ chính xác sản phẩm.
Các dòng máy phay tiện CNC như SL450-MT và SL580-MT là những ví dụ điển hình mang lại hiệu suất và tính linh hoạt vượt trội cho các ứng dụng gia công chính xác.
Nội dung bài viết
Máy phay tiện CNC SL450-MT
Máy phay tiện CNC SL450-MT là một trung tâm gia công tiện phay được thiết kế để xử lý đa dạng các nguyên công trong một chu trình sản xuất duy nhất. Máy được trang bị cấu trúc băng máy nghiêng 45° và sử dụng thanh dẫn hướng tuyến tính (LM guideway type), giúp đảm bảo độ ổn định và chính xác trong quá trình gia công.
Các tính năng nổi bật
– Tích hợp đa nguyên công: Thực hiện tiện, phay, ta-rô, khoan trong một lần gá đặt.
– Bàn làm việc dài: Cung cấp không gian rộng rãi để gắn nhiều dụng cụ, tối ưu hóa sự linh hoạt trong sản xuất.
– Thiết kế băng máy nghiêng 45°: Giúp thoát phoi hiệu quả và tăng cường độ cứng vững.
– Thanh dẫn hướng tuyến tính (LM Guideway): Đảm bảo chuyển động mượt mà, chính xác và giảm ma sát.
– Tháp dao 8 vị trí kết hợp dụng cụ chạy dao sống (live tooling): Mở rộng khả năng gia công các chi tiết phức tạp, đòi hỏi cả tiện và phay trên cùng một vị trí.
Thông số kỹ thuật chính
- Kích thước mâm cặp: 6 inch
- Động cơ servo chính: 5.5/7.5 kW
- Đường kính văng tối đa qua băng máy: Ø450 mm
- Chiều dài phôi tối đa: 180 mm (với mâm cặp), 210 mm (với collet)
- Tốc độ trục chính: 4500/4000 vòng/phút
- Hành trình trục X/Z/Y: 450 mm / 210 mm / 150 mm
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Tiện CNC 3 Trục TN500, TN600, TN700, TN800

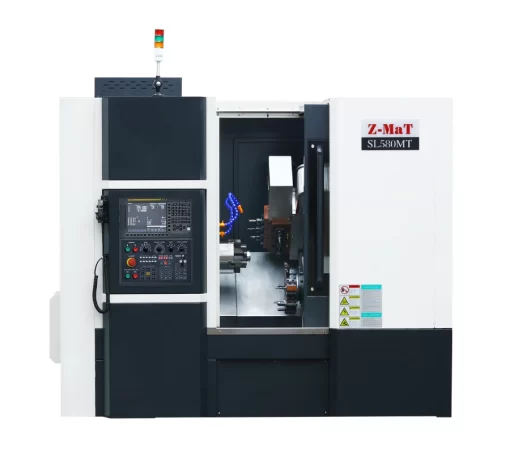

Máy phay tiện CNC SL580-MT
Máy phay tiện CNC SL580-MT cũng được thiết kế với băng máy nghiêng 45° và sử dụng thanh dẫn hướng tuyến tính, mang lại hiệu suất ổn định và độ tin cậy cao. Kích thước và trọng lượng của máy cho thấy sự vững chắc, phù hợp cho các tác vụ gia công đòi hỏi sự ổn định cao.
Các tính năng nổi bật
– Gia công đa nhiệm: Có khả năng thực hiện nhiều nguyên công trong một chu trình.
– Băng máy nghiêng 45° và LM Guideway: Đảm bảo độ chính xác và khả năng thoát phoi hiệu quả.

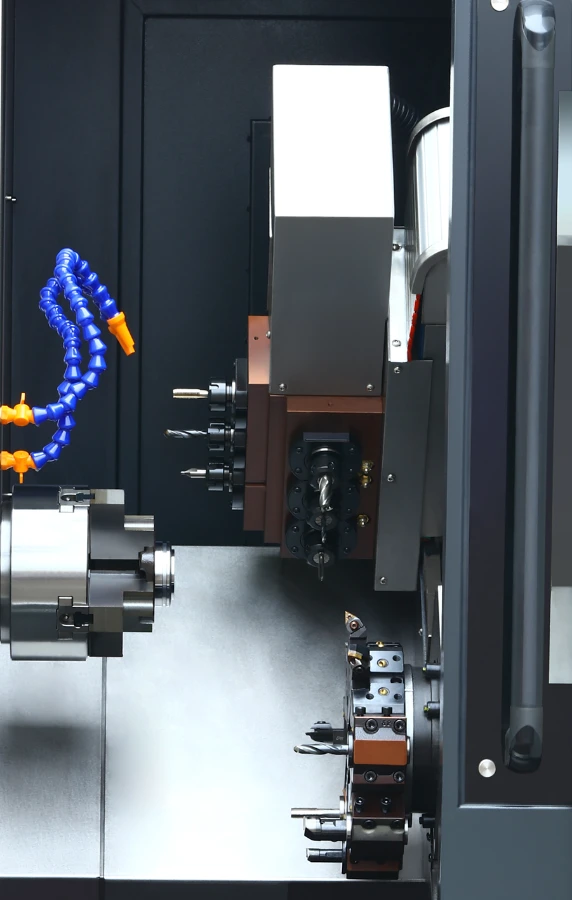

– Tháp dao 8 vị trí kết hợp dụng cụ chạy dao sống (live tooling): Nâng cao khả năng gia công phức tạp.
– Hành trình trục lớn hơn: Phù hợp cho các chi tiết có kích thước lớn hơn.
– Máy có bàn làm việc dài, cung cấp không gian rộng lớn cho việc lắp đặt và sử dụng các dụng cụ.
– Cho phép thực hiện đồng thời nhiều nguyên công tiện, phay, ta-rô và khoan.
Thông số kỹ thuật chính
- Kích thước mâm cặp thủy lực/collet: 6 inch
- Đường kính lỗ trục chính: Ø48 mm
- Tốc độ trục chính: 4500/4000 vòng/phút
- Hành trình trục X/Z/Y: 580 mm / 270 mm / 150 mm
- Tốc độ chạy dao nhanh: 20/20/15 m/phút (trục X/Z/Y)
- Kích thước máy: 2400×1810×2050 mm
- Trọng lượng máy: 3700 kg
Thông số chi tiết máy phay tiện CNC
| Mục | Đơn vị | SL450-MT | SL580-MT |
| Độ nghiêng của giường | 45° | 45° | |
| Loại đường dẫn | LM | LM | |
| Chuck/Cần gạt | inch | Mâm cặp thủy lực 6”/Mâm cặp thủy lực | |
| Đường kính xoay tối đa trên giường | mm | Ø450 | Ø300 |
| Chiều dài tối đa của phôi | mm | Chuck 180, *Collet 210 | Chuck 220, *Collet 250 |
| Đường kính xoay tối đa trên slide | mm | Ø150 | Ø80 |
| Lỗ trục chính | mm | Ø55, *Ø62 | Ø48 |
| Đường kính tối đa của lỗ xuyên qua | mm | Ø46, *Ø52 | Ø40 |
| Mũi trục chính | A2-5, *A2-6 | A2-5, *A2-6 | |
| Tốc độ trục chính | vòng/phút | 4500, *4000 | 4500, *4000 |
| Công suất trục chính tối đa | kW | 7.5, *11 | 7.5, *11 |
| Hành trình trục X/Z/Y | mm | 450/210/150 | 580/270/150 |
| Di chuyển nhanh X/Z/Y | m/phút | 20/20/15 | 20/20/15 |
| Loại trụ dụng cụ | Tháp pháo 8 trạm kết hợp với livetoolings | ||
| Công suất điện | kVA | 13 | 15 |
| Kích thước (D × R × C) | mm | 2300×1800×2050 | 2400×1810×2050 |
| Cân nặng | kg | 3500 | 3700 |
Cả SL450-MT và SL580-MT đều là những máy phay tiện CNC hiệu quả cho các nhà sản xuất muốn tối ưu hóa quy trình gia công. Khả năng kết hợp các nguyên công tiện và phay giúp giảm thời gian thiết lập, tăng độ chính xác của chi tiết và cải thiện năng suất tổng thể.
Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết sản phẩm và đưa ra giải pháp gia công cơ khí chính xác phù hợp với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
