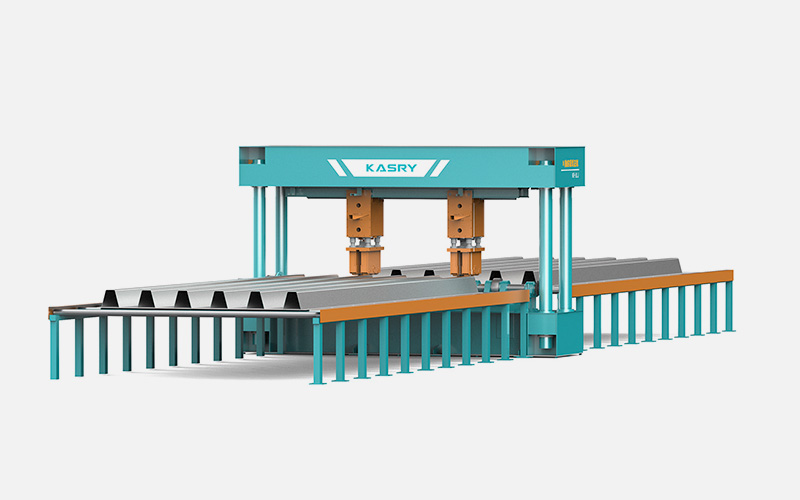

Máy Nắn Dầm Chữ U là một thiết bị chuyên dụng được thiết kế để hiệu chỉnh và nắn thẳng các gân chữ U sau khi chúng được chế tạo (cán hoặc hàn). Trong quá trình gia công và đặc biệt là hàn, các gân U thường bị biến dạng nhiệt (cong, vênh, hoặc nghiêng góc). Máy nắn thẳng có vai trò loại bỏ những sai lệch này, đảm bảo gân U đạt được độ chính xác hình học tuyệt đối trước khi được lắp ráp vào mặt cầu.
Nội dung bài viết
Máy nắn dầm chữ U làm được gì?
Máy nắn dầm chữ U đóng vai trò là khâu kiểm soát, hiệu chỉnh chất lượng dầm U then chốt, được đặt sau công đoạn hàn và trước công đoạn lắp ráp cuối cùng:

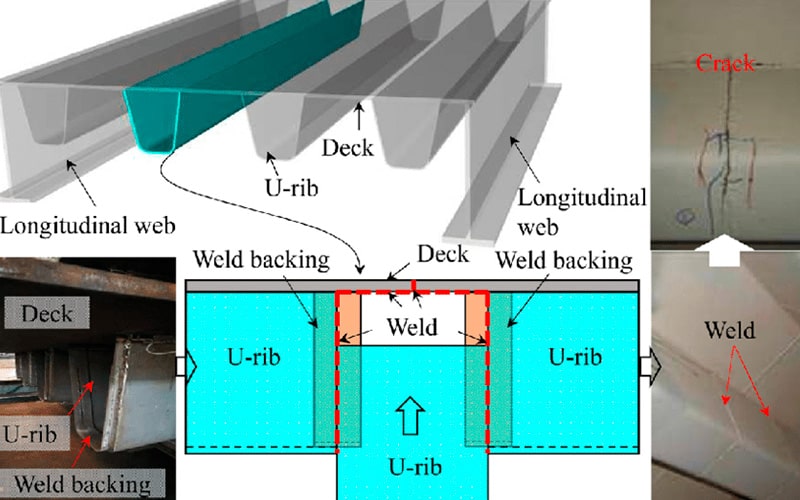

– Chỉnh sửa biến dạng hoặc uốn cong không mong muốn trên gân chữ U.
+ Ví dụ: biến dạng nghiêng góc, biến dạng mặt phẳng.
– Đảm bảo tiêu chuẩn lắp ráp:
+ Đảm bảo gân chữ U đáp ứng chính xác các thông số kỹ thuật cần thiết về độ thẳng, độ vuông góc và khoảng cách.
+ Điều này cực kỳ quan trọng để đảm bảo sự lắp ráp chính xác và độ khít khi kết hợp với tấm thép sàn.
– Tăng cường độ bền: Bằng cách khôi phục lại hình dạng ban đầu, máy duy trì tính toàn vẹn vật liệu.
=> Góp phần vào độ bền và độ ổn định tổng thể của kết cấu cầu.
>>> Các thiết bị gia công kết cấu thép:
- Máy lắp ráp dầm U
- Máy hàn ngoài dầm U
- Máy hàn trong dầm U
- Máy Khoan Dầm H tốc độ cao KR-SKJ-1250
- Dây chuyền sơn tự động KR-PT-3070
Tính năng của máy nắn dầm chữ U
1/ Hiệu chỉnh cơ khí đa trục chính xác:
– Sử dụng hệ thống nhiều con lăn cơ khí để hiệu chỉnh đồng thời các loại biến dạng.
– Đảm bảo chỉnh sửa chính xác biến dạng nghiêng góc và biến dạng mặt phẳng của gân U.
2/ Vận hành đơn giản, không cần thợ lành nghề:
– Lực tác dụng được số hóa theo quy cách tấm thép.
– Điều này giúp máy có thể vận hành hiệu quả mà không phụ thuộc vào kinh nghiệm của thợ.
3/ Hệ thống thủy lực mạnh mẽ:
– Được trang bị hệ thống thủy lực tiên tiến để cung cấp lực nắn mạnh mẽ nhưng vẫn đảm bảo thao tác chính xác.
– Duy trì tính toàn vẹn vật liệu của gân U trong suốt quá trình nắn thẳng.
4/ Tự động hóa cao:
– Quá trình nắn thẳng có thể được hoàn thành tự động.
– Giảm cường độ lao động và tăng hiệu suất sản xuất.
5/ Cải thiện chất lượng lắp ráp:
– Máy đồng thời chỉnh sửa sự biến dạng nghiêng góc và biến dạng góc.
– Từ đó cải thiện độ thẳng đứng và độ chính xác khoảng cách giữa các gân U.
6/ Tương thích nhà máy số:
– Dự trữ giao diện MES cho phép kết nối và tích hợp dữ liệu vào hệ thống quản lý sản xuất kỹ thuật số.
7/ Tính linh hoạt ứng dụng:
– Có thể áp dụng cho nhiều quy cách, kích thước và hình dạng khác nhau của mặt cầu thép chữ U.
Thông số máy nắn dầm chữ U
Máy nắn dầm chữ U được thiết kế để xử lý dải kích thước tương đương với các máy hàn, máy lắp ráp trong dây chuyền xây dựng cầu. Dưới đây là thống số tiêu biểu của máy nắn dầm U:
| Model | KR-UHN |
| Chiều rộng sàn | 4500mm |
| Chiều dài tấm đế | 16000mm |
| Độ dày tấm đế | 12-40mm |
| Chiều cao xương chữ U | 260-320mm |
| Chiều rộng thanh chữ U | 300-350mm |
| Độ dày thanh chữ U | 6-12mm |
| Góc vát | 46° |
| Số lượng thanh chữ U/tấm đế | 1 – 6 |
| Khoảng cách tâm xương chữ U | ≥400-1100mm |
| Tốc độ hàn tự động | 200-1000mm/phút |
| Tốc độ chạy của xe tải dụng cụ | 200-5000mm/phút (Có thể điều chỉnh) |
| Độ xuyên thấu của mối hàn góc | ≥5mm |
| Độ lặp lại thẳng | ±0,3mm/10m |
| Dòng điện cung cấp điện hàn | 0-1250A |
| Kích thước máy | 40 x 8 x 7 mét |
Ứng dụng của máy nắn dầm chữ U
Máy Nắn Dầm Chữ U là thiết bị thiết yếu cho các ngành công nghiệp chế tạo cấu kiện thép chịu lực cao, đặc biệt là:
– Xây dựng cầu đường: Đảm bảo độ chính xác hình học của gân U cho mặt cầu thép dạng hộp.
– Công trình hàng hải và đóng tàu: Chế tạo các cấu kiện sàn, vách ngăn và khung tàu.
– Xây dựng giàn khoan ngoài khơi: Nắn thẳng các gân tăng cường và cấu kiện chịu tải cho môi trường biển.
Ngoài ra, máy nắn dầm chữ U còn được ứng dụng trong các ngành: Xây dựng tuabin gió, Gia công kết cấu thép, Gia công cơ khí, Kỹ thuật nhà máy chế biến, Xây dựng bình chịu áp lực, Kỹ thuật nhà máy và thiết bị,…
Máy Nắn Dầm Chữ U là công cụ quan trọng, đảm bảo rằng mọi biến dạng phát sinh trong quá trình sản xuất đều được hiệu chỉnh chính xác. Việc sử dụng máy này giúp các nhà sản xuất tối ưu hóa quy trình lắp ráp sau này, giảm thiểu công việc sửa chữa tại công trường và đóng góp trực tiếp vào độ bền, độ ổn định và chất lượng tổng thể của các công trình cầu thép.
