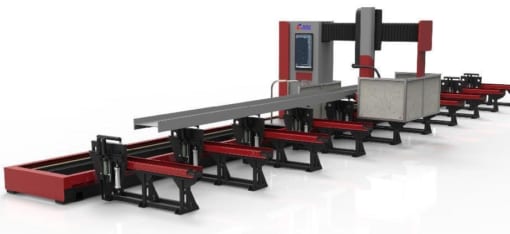

Máy laser cắt thép tấm là giải pháp hoàn hảo cho ngành kết cấu thép. Với khả năng cắt đa dạng, máy laser cắt thép hình là thiết bị gia công chuyên dụng cho thép kết cấu, sản phẩm này phù hợp để cắt ba chiều các loại biên dạng khác nhau trong ngành kết cấu thép (như dầm chữ H, thép kênh, thép góc và dầm chữ T).
Máy cắt laser thép tấm được sử dụng rộng rãi trong ngành công nghiệp gia công thép tấm như: ngành kết cấu thép, máy móc kỹ thuật, công nghiệp điện, công nghiệp đóng tàu (khung tàu), công nghiệp sắt thép, ngành công nghiệp cầu đường,…
Nội dung bài viết

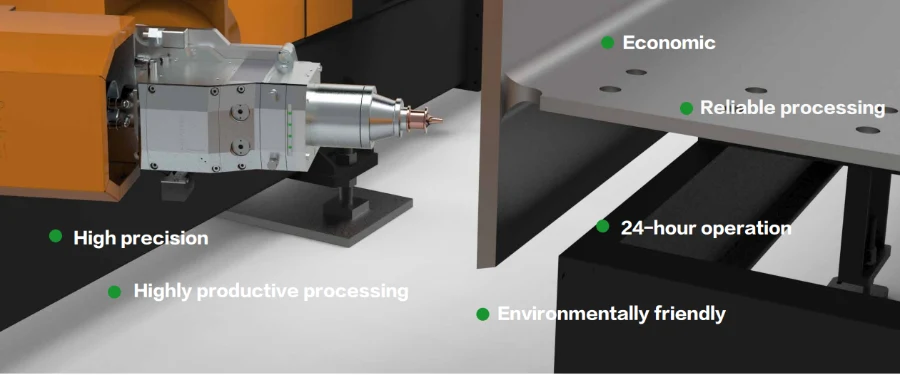

Ưu điểm của máy cắt laser thép tấm dầm H
Gia công kết cấu thép bằng máy cắt laser là một phương pháp gia công hiệu quả, chất lượng và giảm chi phí lao động.
– Gia công linh hoạt và đa dạng:
+ Máy cắt laser thép tấm có khả năng cắt nhiều hình dạng và góc khác nhau trên dầm H: góc xiên, lỗ, rãnh và khía.
=> Điều này giúp đáp ứng nhiều yêu cầu thiết kế phức tạp trong ngành kết cấu thép.
– Độ chính xác cao: Máy được trang bị cảm biến để đo chính xác kích thước của dầm H trước khi cắt, đảm bảo độ chính xác của thành phẩm.
– Hiệu quả và năng suất cao: Quy trình cắt được tích hợp, máy có thể cấu hình dữ liệu cắt phù hợp với từng loại vật liệu và độ dày.
– Tích hợp phần mềm thiết kế:
+ Máy cắt laser thép tấm hỗ trợ nhập trực tiếp các mô hình 3D từ các phần mềm thiết kế chuyên dụng như Tekla và Solidworks.
+ Người dùng có thể vẽ hoặc chỉnh sửa trực tiếp đường cắt trên phần mềm.
=> Điều này giúp đơn giản hóa quy trình và nâng cao hiệu quả làm việc.
– Khả năng thích ứng mạnh mẽ: Máy có thể tùy chỉnh và ứng dụng rộng rãi trong nhiều loại thép hình khác như: thép kênh, thép góc và dầm chữ T.
– Tiết kiệm thời gian và tối ưu hóa không gian:
+ Tính năng căn chỉnh vật liệu tự động giúp nâng cao độ chính xác, tiết kiệm thời gian thiết lập và tối ưu hóa không gian làm việc.
Máy cắt laser thép tấm là một giải pháp gia công tiên tiến, mang lại độ chính xác cao, linh hoạt, hiệu quả và tích hợp tốt với quy trình thiết kế trong ngành kết cấu thép.
>>> Xem thêm máy cắt laser khác:
- Máy cắt cnc sắt thép hình H, I, U, V
- Máy cắt ống laser tự động 3D
- Máy cắt nhôm cnc 2 bàn chuyển đổi
- Máy cắt laser khổ lớn ILM
Lợi ích của máy cắt laser thép tấm VNTECH
VNTECH cam kết cung cấp máy cắt laser thép tấm chính hãng, xử lý tự động hiệu quả, độ chính xác cao và mang lại nhiều lợi ích:
– Nhờ vào chùm tia laser tập trung giúp tạo ra các sản phẩm với dung sai rất nhỏ.
– Máy cắt laser thép tấm của VNTECH có chi phí vận hành và bảo trì thấp, giúp tiết kiệm chi phí sản xuất.
– Tốc độ cắt lên đến 100m/phút mà vẫn đảm bảo độ chính xác, giúp tăng năng suất và giảm thời gian sản xuất.
– Máy có thể cắt nhiều loại vật liệu khác nhau: thép không gỉ, thép carbon, tấm kim loại và ống kim loại.
– Hệ thống truyền động ổn định đảm bảo tuổi thọ và độ bền của máy.
– Hệ thống điều khiển trực quan, dễ sử dụng giúp người vận hành dễ dàng thao tác và điều chỉnh máy.
Thông số kỹ thuật máy laser cắt thép tấm
| STT | Mô tả | Thông số |
| 1 | Phạm vi cắt thép H (mm) | Chiều cao<500
Chiều rộng<1500 Chiều dài<12000*2 |
| 2 | Công suất Laser (KW) | 12 – 20 |
| 3 | Hành trình trục X/Y/Z (mm) | 28000/2500/920 |
| 4 | Độ chính xác định vị X/Y (mm) | ± 0,2 |
| 5 | Độ chính xác định vị lặp lại X/Y (mm/m) | ± 0,05 |
| 6 | Hành trình trục A/C (Trục quay) | ±90°/ ±90° |
| 7 | Tốc độ định vị tối đa (m/phút) | 60 |
| 8 | Độ chính xác cắt (mm) | ≤ 0,5 |
| 9 | Kích thước bàn làm việc (W×D×H) | 36050*5700*2900 (mm) |
| 10 | Kết nối điện | Điện áp: 380V
Công suất: 100KVA/150KVA Tần số: 50/60HZ |
| 11 | Kích thước phôi tối đa (W×D×H) | 12000*1500*500 (mm) |
| 12 | Trọng lượng (không có laser) | 15.500kg |
| 13 | Trọng lượng phôi tối đa (Khách hàng tự làm) | 10.000kg |
| 14 | Trục có sẵn | 5 |
Thiết bị chính của máy laser cắt thép hình
| STT | Thiết Bị | Thương hiệu | Quốc gia |
| 1 | Thân máy chính | ILM Laser | Trung Quốc |
| 2 | Tủ điều khiển | ILM Laser | Trung Quốc |
| 3 | Nguồn laser Fiber Laser | MAX-12.000W
Model: MFSC 12.000W |
Trung Quốc |
| 4 | Đầu cắt laser | Raytools BS12K | Thụy Sỹ |
| 5 | Chiller làm mát | SA | Trung Quốc |
| 6 | Hệ thống điều khiển | Beckhoff | Đức |
| 7 | Động cơ servo | Fuji | Nhật |
| 8 | Thanh răng | YYC | Đài Loan |
| 9 | Thanh trượt, con trượt | Hiwin | Đài Loan |
| 10 | Giảm tốc | Motovario | Ý |
| 11 | Van khí tỉ lệ – oxy | SMC | Nhật |
| 12 | Van áp cao- nito | SMC | Nhật |
| 13 | Thiết bị điện | Schneider | Pháp |
| 14 | Van điện từ | SMC | Nhật |
| 15 | Phần mềm điều khiển | Raytools | Thụy Sỹ |
| 16 | Hệ thống cảnh báo áp suất khí | Trung Quốc | |
| 17 | Hệ thống bôi trơn tự động | Trung Quốc | |
| 18 | Bộ kết nối wifi | TPLINK | Trung Quốc |
| 19 | Hệ thống biến áp xung cho động cơ Servo | 7.5KW | Trung Quốc |

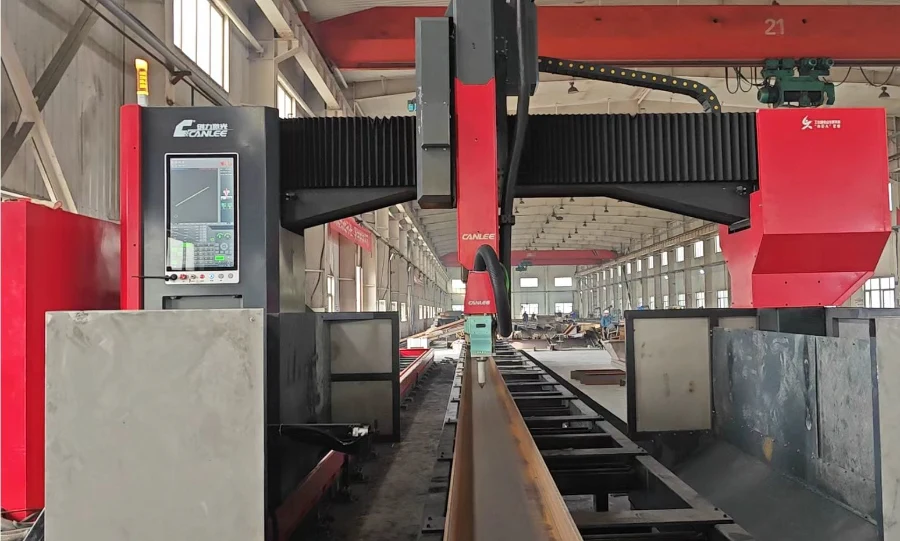

Cấu tạo máy cắt laser thép tấm của VNTECH
1/ Hệ điều khiển Beckhoff
– Hệ thống CNC 6 trục ba chiều BECKHOFF của Đức.
– Chức năng: Đo trực tuyến, bù, cắt, khoan, đánh dấu, cắt và vát thép hình chữ H.
– Phần mềm lồng thép WisNestH: Tương thích với Tekla, SW, CAD và các tệp định dạng 3D khác.
– Cơ sở dữ liệu quy trình đặc biệt của chùm tia H: Góc R, rãnh, cánh, bản bụng và các quy trình cắt khác.
– Chắc chắn, bền bỉ, có độ cứng cao, tích hợp cơ chế xoay và xoay ACU.
– Giải pháp theo dõi trục chữ U, linh hoạt, tiện lợi và nhanh chóng.
– Hỗ trợ cấu trúc giàn/côngxon không có mâm cặp, đơn giản hóa cấu trúc và giảm chi phí.

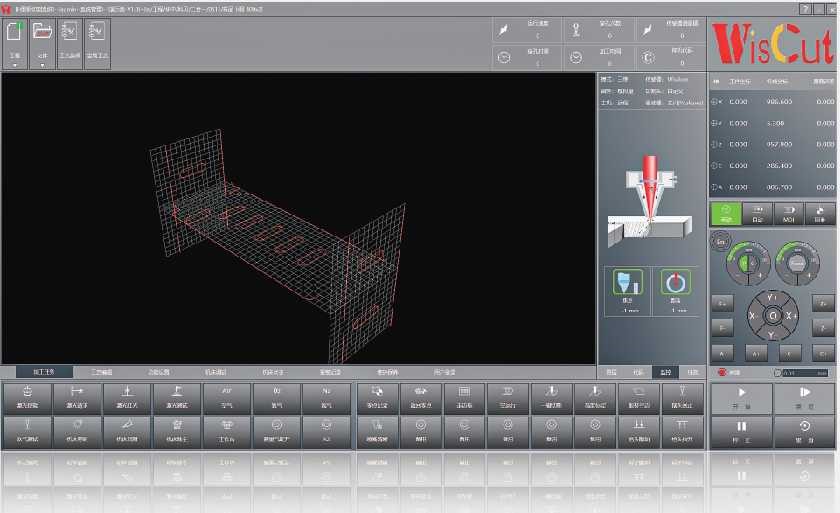

2/ Phần mềm tích hợp
– Nhập bản vẽ và xử lý bằng một cú nhấp chuột
– Nhập mô hình, nhận dạng bản vẽ, lập trình hàng, chuẩn bị quy trình, tìm kiếm và định tâm vật liệu.
– Thuận tiện cho khách hàng vẽ tại chỗ, có thể tạo mô hình 3 chiều dễ dàng.
– Các bộ phận có thể tạo tệp mã G chỉ bằng một cú nhấp chuột.
– Hỗ trợ nhập bản vẽ 3D và các định dạng tệp cấp công nghiệp (STP, IGS).
– Cài đặt tham số quy trình phong phú: đạo trình, bù, điểm bắt đầu, các cạnh chung của các bộ phận, cài đặt mở rộng bộ phận, v.v.
– Theo dõi việc sắp xếp mở đầu: sắp xếp theo khuôn mặt, sắp xếp tùy chỉnh và sắp xếp theo khoảng cách.
– Lồng thủ công: lật, di chuyển lên xuống, xoay và thêm các bộ phận riêng lẻ hoặc các bộ phận lồng nhau.
– Hỗ trợ nhiều bộ phận, nhiều cấu hình và nhiều phương pháp lồng.
3/ Đặc trưng của máy laser cắt thép hình
– Hỗ trợ phát hiện đường viền, tránh lỗi kích thước một cách hiệu quả.
– Được trang bị một thiết bị định tâm để xử lý hiệu quả biến dạng vật liệu.
– Cấu trúc mở, thiết kế trạm làm việc kép, tiết kiệm thời gian bốc dỡ.
– Nghiên cứu và phát triển độc đáo công nghệ liên kết 5 trục ba chiều, hiệu quả cực cao.
– Hiệu suất xử lý gấp 5 lần so với lao động thủ công.
– Thiết kế kết cấu ổn định và an toàn để hoạt động liên tục 24 giờ.
– Cắt dầm chữ H, đục lỗ, khắc, đánh dấu: thực hiện được trên cùng một máy.
– Được trang bị công nghệ cắt lỗ tốt.
– Hỗ trợ các dạng khớp khác nhau và cắt góc xiên.
>>> Xem thêm: Máy cắt laser Gantry khổ lớn (kết cấu thép)
4/ Lập trình dễ dàng
– Nhập trực tiếp các mô hình 3D từ các phần mềm thiết kế chuyên dụng như Tekla và Solidworks.
– Vẽ hoặc chỉnh sửa trực tiếp quỹ đạo cắt trên thép hình.
– Trang bị cơ sở dữ liệu chứa các thông số cắt đã được tối ưu hóa cho nhiều loại vật liệu và độ dày khác nhau.
– Có giao diện đồ họa trực quan, dễ hiểu và dễ thao tác.
– Có chức năng mô phỏng đường cắt trước khi thực hiện gia công thực tế.
Với những ưu điểm nêu trên, VNTECH tin rằng máy cắt laser thép tấm sẽ trở thành trợ thủ đắc lực trong ngành sản xuất gia công. Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết và đưa ra những giải pháp phù hợp nhất với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
