Trong dây chuyền sản xuất gia công kết cấu thép hiệu suất cao, giai đoạn lắp ráp dầm chữ H là bước quyết định chất lượng hình học và độ chính xác chịu lực của cấu kiện. Bằng cách thay thế hoàn toàn phương pháp thủ công, máy lắp ráp dầm H sẽ tự động căn chỉnh để đảm bảo từng dầm H đi vào giai đoạn hàn đều đạt tiêu chuẩn kỹ thuật tuyệt đối.
Máy lắp ráp dầm H là một giải pháp tự động hóa, hiệu suất cao, được thiết kế chuyên biệt để tối ưu hóa quá trình lắp ráp các cấu kiện dầm H trong gia công kết cấu thép. Đây là mắt xích quan trọng nối liền khâu cắt phôi CNC và khâu hàn tự động.
Nội dung bài viết
Tính năng nổi bật của máy lắp ráp dầm H
Máy lắp ráp dầm H là thiết bị tự động hóa cốt lõi, đảm bảo độ chính xác và tốc độ trong việc chế tạo dầm chữ H ($H-Beam$). Các tính năng ưu việt bao gồm:
1/ Tự động định vị với độ chính xác cao:
– Máy tự động định vị và căn giữa bản bụng và hai bản cánh.
– Đảm bảo độ chính xác hình học tuyệt đối, loại bỏ sai sót thủ công và đảm bảo cấu hình dầm tiêu chuẩn.

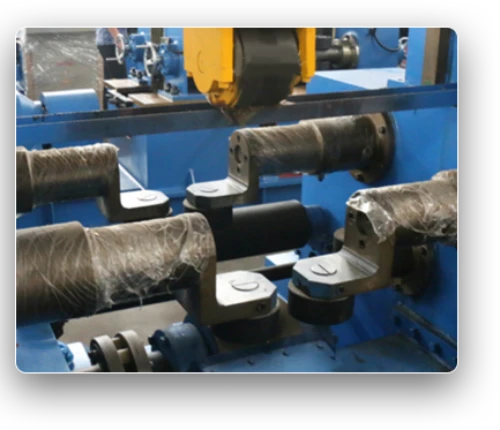

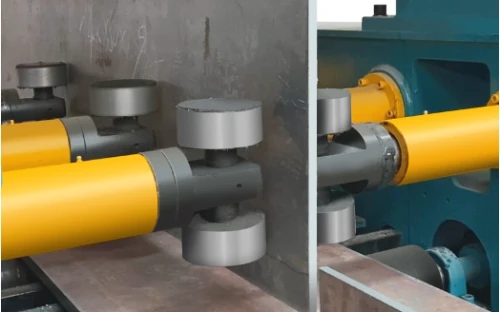

2/ Hệ thống kẹp đồng bộ:
– Sử dụng cơ cấu kẹp mạnh mẽ (thường là thủy lực) để giữ chặt các tấm thép.
– Thực hiện kẹp chặt ban đầu và tự động căn chỉnh sơ bộ cho bản bụng.
3/ Điều khiển tốc độ linh hoạt:
– Sử dụng bộ biến tần AC và hộp giảm tốc chất lượng cao.
– Cho phép điều chỉnh tốc độ lắp ráp và di chuyển (thường trong dải 0.5 – 6m/phút) một cách chính xác và ổn định.
4/ Tích hợp hàn đính tự động:
– Trang bị súng hàn tự động để thực hiện các mối hàn đính trên tấm thép sau khi lắp ráp.
– Giảm thiểu thời gian chuyển giao giữa khâu lắp ráp và hàn chính.
>>> Xem thêm: Máy đính gá dầm H tự động
5/ Kết cấu cững vững, chịu tải tốt:
– Các bộ phận truyền động được rèn nguyên khối đảm bảo độ bền cao.
– Khả năng chống mài mòn, phù hợp với môi trường sản xuất công nghiệp nặng liên tục.
6/ Thiết kế dầm H với dải kích thước rộng đáp ứng nhu cầu sản xuất đa dạng.
7/ Hệ thống hỗ trợ kỹ thuật:
– Tích hợp thiết bị giữ phụ cho các bản bụng lớn, tăng cường sự ổn định khi lắp ráp các cấu kiện lớn.

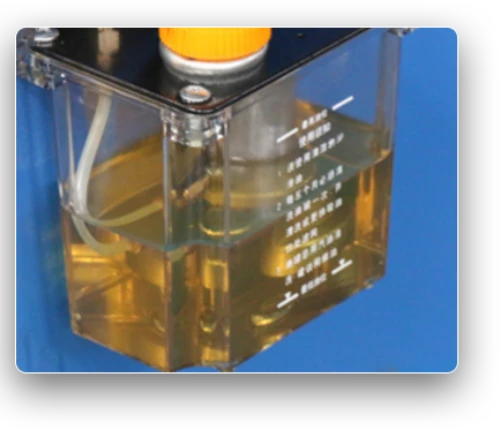

– Thường được trang bị hệ thống bôi trơn tập trung để dễ dàng bảo trì và kéo dài tuổi thọ thiết bị.

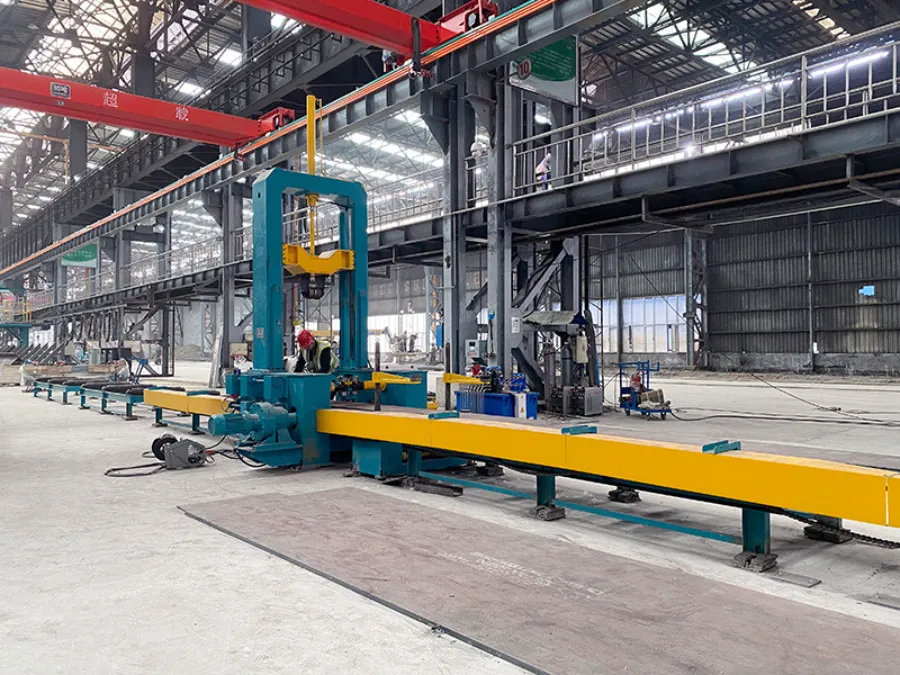

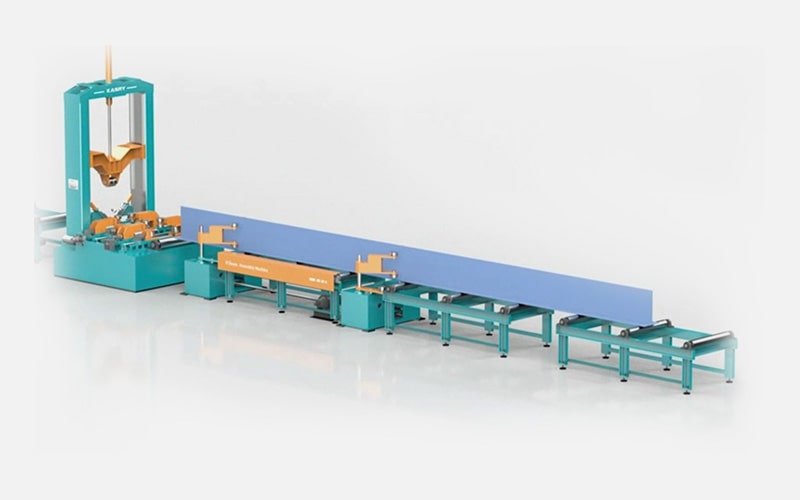

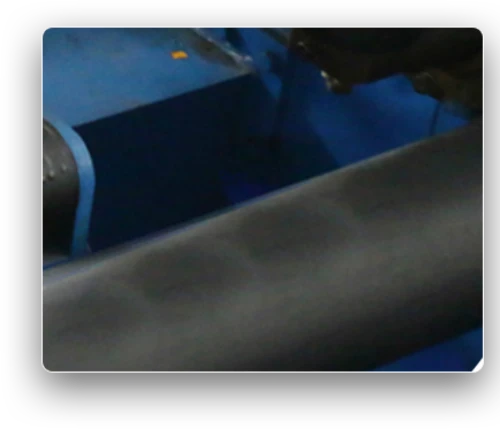

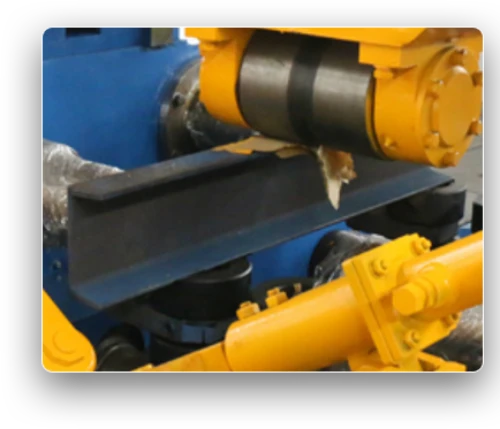

Các chi tiết máy lắp ráp dầm H KRZL-0818
Dưới đây là các chi tiết của máy lắp ráp dầm H KRZL-0818:
Khả năng xử lý của máy lắp ráp dầm H
Máy lắp ráp dầm H được thiết kế để xử lý các cấu kiện dầm H từ nhỏ đến siêu trường, với độ chính xác cao:
| Yếu tố | Khả năng xử lý | Tầm quan trọng |
| 1. Chiều cao bản bụng | 200 – 2000 mm | – Xác định chiều cao tổng thể của dầm.
– Khả năng xử lý dải rộng giúp máy linh hoạt đáp ứng các yêu cầu kiến trúc khác nhau. |
| 2. Độ dày bản bụng | 6 – 60 mm | – Đảm bảo máy có thể kẹp và căn chỉnh các tấm thép mỏng lẫn các tấm chịu lực dày. |
| 3. Chiều rộng bản cánh | 200 – 1000 mm | – Xác định độ rộng của phần chịu mô-men uốn của dầm. |
| 4. Độ dày bản cánh | 6 – 80 mm | – Yếu tố quan trọng đối với khả năng chịu lực nén và kéo của dầm. |
| 5. Chiều dài cấu kiện | 500 – 15000 mm | – Khả năng xử lý các dầm dài tiêu chuẩn cho kết cấu nhà xưởng, cầu hoặc các công trình công nghiệp lớn. |
| 6. Tốc độ lắp ráp | 0.5 – 6m/phút | – Tốc độ di chuyển và lắp ráp của phôi.
– Khả năng điều chỉnh linh hoạt giúp tối ưu hóa sản xuất cho cả dầm mỏng và dầm dày. |
Khả năng xử lý của máy lắp ráp dầm H cho phép nhà sản xuất linh hoạt chế tạo gần như mọi kích thước dầm H được thiết kế theo yêu cầu kỹ thuật, từ các cấu kiện nhà tiền chế tiêu chuẩn đến các dầm chịu tải nặng trong công trình công nghiệp và cầu đường.
Thông số kỹ thuật máy lắp ráp dầm H
| Thông số | Model KR-ZL-0818 | Model KR-ZL-1020 |
| Chiều cao bản bụng | 200 – 1800 mm | 200 – 2000 mm |
| Độ dày bản bụng | 6 – 32 mm | 6 – 60 mm |
| Chiều rộng bản cánh | 200 – 800 mm | 200 – 1000 mm |
| Độ dày bản cánh | 6 – 40 mm | 6 – 80 mm |
| Chiều dài chi tiết | 500 – 6500 mm | 4000 – 15000 mm |
| Công suất | 8,4kW | 15kW |
Máy lắp ráp dầm H là một công cụ không thể thiếu trong các xưởng sản suất kết cấu thép hiện đại, giúp chuyển đổi quá trình lắp ráp từ lao động thủ công sang tự động hóa, đảm bảo độ chính xác cao và hiệu suất vượt trội, từ đó nâng cao chất lượng tổng thể của các cấu kiện thép.
Ứng dụng của máy lắp ráp dầm H
Máy lắp ráp dầm H là thiết bị trung tâm trong dây chuyền chế tạo dầm chữ H, với các ứng dụng rộng rãi trong nhiều lĩnh vực:
– Công nghiệp nhà tền chế:
+ Chế tạo các cấu kiện dầm chính, cột, vì kèo cho các nhà máy, nhà kho, khu công nghiệp và các tòa nhà tiền.
– Xây dựng dân dụng:
+ Sản xuất dầm sàn, dầm chuyển và cột chịu lực cho các tòa nhà văn phòng, chung cư.
– Hạ tầng giao thông:
+ Gia công dầm cầu thép cho cầu đường bộ, cầu vượt và các kết cấu hỗ trợ giao thông khác.
– Công trình năng lượng, hàng hải:
+ Chế tạo các cấu kiện dầm chịu lực cho giàn khoan dầu khí, các công trình cảng biển, bến tàu, và kết cấu hỗ trợ tuabin gió.
– Công nghiệp đóng tàu:
+ Sản xuất các dầm, kết cấu gia cường bên trong thân tàu, đảm bảo độ bền và tính toàn vẹn của cấu trúc tàu.
– Gia công thép theo yêu cầu:
+ Đáp ứng nhu cầu gia công dầm H đa dạng về kích thước và hình dạng cho các dự án xây dựng chuyên biệt.
Máy Lắp Ráp Dầm H là một bước tiến công nghệ không thể thiếu trong bất kỳ dây chuyền sản xuất gia công kết cấu thép hiện đại nào. Với khả năng tự động hóa quá trình định hình, căn chỉnh chính xác cao và tốc độ lắp ráp ấn tượng, thiết bị này không chỉ đảm bảo chất lượng tuyệt đối cho từng cấu kiện dầm H mà còn mang lại hiệu quả kinh tế vượt trội.
Hãy liên hệ VNTECH để được tư vấn chi tiết về giải pháp sản xuất dầm H trong ngành kết cấu thép hiện đại.
