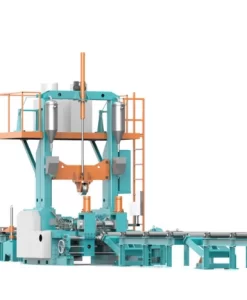

Máy đính gá dầm H (Máy hàn 3 trong 1) là thiết bị chuyên dụng trong ngành cơ khí kết cấu thép, dùng để lắp ráp và gá đính các tấm thép thành dầm H. Máy đính gá sẽ tự động hóa quá trình 3 chức năng: định vị, kẹp chặt và hàn đính các chi tiết, giúp tăng năng suất và độ chính xác trong sản xuất dầm H.
Nội dung bài viết
Ưu điểm của máy đính gá dầm H
– Tăng năng suất: Máy tự động hóa quá trình định vị, giữ chặt và hàn đính – giúp tăng tốc độ sản xuất dầm H đáng kể.
– Độ chính xác cao: Hệ thống định vị và kẹp thủy lực đảm bảo độ chính xác cao trong quá trình lắp ráp, giúp sản phẩm dầm H có chất lượng đồng đều.
– Giảm thiểu nhân công: Máy hoạt động tự động, giảm thiểu sự can thiệp của con người, từ đó giảm chi phí nhân công.
– Nâng cao an toàn lao động: Máy được trang bị các tính năng an toàn, giúp bảo vệ người lao động trong quá trình vận hành.
– Cải thiện chất lượng sản phẩm: Đảm bảo độ chính xác và đồng đều của sản phẩm.
– Tiết kiệm vật liệu: Giảm thiểu lượng vật liệu hao hụt.

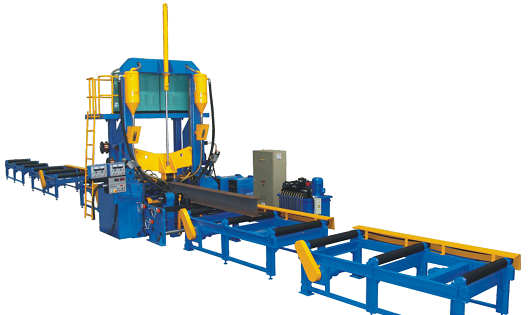

Nguyên lý máy hàn kết cấu thép 3 trong 1
Máy đính gá dầm H hay máy hàn 3 trong 1 hoạt động dựa trên hệ thống thủy lực và khí nén để kẹp chặt các tấm thép.
1- Các tấm thép được đưa vào máy và định vị chính xác theo yêu cầu.
2- Sau đó, hệ thống kẹp thủy lực sẽ giữ chặt các tấm thép lại với nhau.
3- Mỏ hàn tự động sẽ thực hiện hàn đính các tấm thép, tạo thành dầm H hoàn chỉnh.
Với model máy hàn kết cấu thép 3 trong 1 này, doanh nghiệp sẽ tối ưu được quy trình hàn dầm H cũng như rút ngắn thời gian sản xuất, tiết kiệm chi phí và nhân công làm việc trong xưởng.
Thông số máy hàn 3 trong 1 kết cấu thép
| STT | Mô tả | ĐVT | PHJ-0815 |
| 1 | Chiều cao bụng dầm | mm | 200 – 1500 |
| 2 | Độ dày bụng | mm | 6 – 14 |
| 3 | Chiều rộng cánh dầm | mm | 200 – 800 |
| 4 | Độ dày cánh dầm | Mm | 6 – 20 |
| 5 | Chiều dài dầm | Mm | 4000 – 15000 |
| 6 | Tốc độ đính gá và hàn | m/phút | 0.35 – 3 |
| 7 | Công suất động cơ chính | kW | 4 |
| 8 | Công suất bộ thu hồi thuốc hàn | kW | 3 x 2=6 |
| 9 | Công suất động cơ thủy lực | Kw | 5.5 |
| 10 | Chiều cao mối hàn (H) | mm | H6 |
| 11 | Cỡ chân hàn tối đa (K) | mm | 8 |
| 12 | Hệ thống điều khiển | Hộp điều khiển và điều khiển nút bấm | |
| 13 | Công suất băng tải | Kw | 0.55 x 4 = 2.2 |
| 14 | Công suất nguồn hàn | Kw | 69 × 2 = 138KVA |
| 15 | Tư thế hàn | Hàn đứng | |
| PHẠM VI CUNG CẤP CỦA NHÀ SẢN XUẤT | |||
| – Khung máy chính 01 bộ
– 01 bộ máy nắn thẳng – Băng tải con lăn dẫn động 04 chiếc – Băng con lăn không tải 02 chiếc – Thiết bị định tâm trước: thanh kéo, xi lanh thủy lực một nhóm gồm 03 bộ – Hệ thống điều khiển điện 01 bộ, hệ thống thủy lực 01 bộ – Thiết bị thu hồi thuốc hàn 02 bộ – 02 nguồn hàn tự động Zhouxiang MZ-1250IV ( hộp điều khiển 02 bộ mỗi chiếc) – Băng tải con lăn: + Độ dài con lăn đâu vào: tổng chiều dài lắp đặt 10m. + Độ dài con lăn đâu ra: tổng chiều dài lắp đặt 10m. |
|||
Danh sách các bộ phận chính:
| Bộ Phận | Nhà cung cấp | Xuất xứ |
| Khung máy | Zhouxiang | China |
| Băng tải con lăn | Zhouxiang | China |
| Thiết bị hỗ trợ vị trí | Zhouxiang | China |
| Hệ thống tái chế thông lượng | Huayi | China |
| Hệ thống hàn | Zhouxiang | China |
| Hệ thống thủy lực | Chuangli | China |
| Động cơ dẫn động chính | Xingyu | China |
| Bộ giảm tốc | Zhongju | China |
| Hệ thống điện | Chủ yếu là Schneider | France/China |
>>> Xem thêm sản phẩm liên quan:
- Máy hàn cổng – Máy hàn dầm H tự động
- Máy nắn dầm H thủy lực
- Máy phun bi làm sạch tự động
- Máy laser cắt sắt thép hình H, I, U, V
Giới thiệu chi tiết máy đính gá dầm H
1/ Vật liệu sử dụng cho bánh xe ép, bánh xe dẫn hướng và bánh xe truyền động là 40Cr.
– Với quy trình làm nguội tần số cao trên bề mặt sẽ khả năng chống mài mòn và thời gian sử dụng được lâu dài.
– Bánh xe truyền động chính sử dụng quy trình rèn tích hợp có khả năng chịu áp suất tốt và khả năng chống mài mòn cao.
2/ Máy đính gá dầm H tự động định tâm mặt bích, tấm lưới sử dụng động cơ thủy lực và bánh răng có độ chính xác cao.
– Tất cả các thao tác đều tập trung trên bảng điều khiển.
– Nút điều khiển điện thao tác dễ dàng, thuận tiện và định vị chính xác.
3/ Bộ phận truyền động chính của máy đính gá dầm sử dụng bánh răng trụ tròn và bộ biến tần thương hiệu của Đài Loan.
– Tốc độ lắp ráp có thể được điều chỉnh trong khoảng 0,5 – 6m/phút.
4/ Máy hàn 3 trong 1 đính gá dầm H sử dụng hệ thống kẹp đồng bộ để thực hiện định tâm chính của mặt bích và thanh.
– Về cơ bản có thể làm chậm và tránh hiện tượng đuôi dầm chữ H lắc lư trong quá trình lắp ráp.
5/ Máy đính gá dầm sử dụng hệ thống bôi trơn tập trung, đảm bảo các điểm bôi trơn phân bố rộng, thực hiện bôi trơn tốt, giảm mài mòn và kéo dài tuổi thọ của thiết bị.

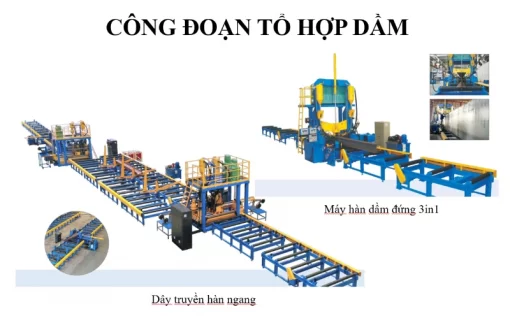

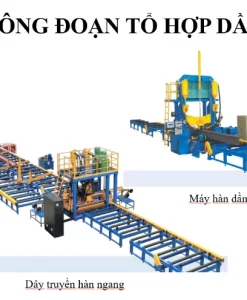

Ứng dụng của máy đính gá dầm H
Máy đính gá dầm đóng vai trò quan trọng trong ngành kết cấu thép, mang lại hiệu quả cao trong sản xuất và thi công. Dưới đây là một số ứng dụng thực tế của máy đính gá dầm:
1/ Sản xuất dầm H:
– Máy tự động hóa quá trình lắp ráp, hàn đính các tấm thép thành dầm H, đảm bảo độ chính xác, năng suất và chất lượng sản phẩm.
– Dầm H được sản xuất bằng máy đính gá có thể được sử dụng trong nhiều công trình khác nhau như: nhà xưởng, cầu đường, nhà cao tầng…
2/ Sản xuất các loại dầm khác:
– Ngoài dầm H, máy hàn 3 trong 1 còn có thể được sử dụng để sản xuất các loại dầm khác như: dầm I, dầm T, dầm hộp,…
3/ Gia công kết cấu thép:
– Máy đính gá dầm còn được ứng dụng trong gia công các kết cấu thép phức tạp như: cột thép, khung thép, giàn thép…
– Máy giúp định vị, kẹp chặt các chi tiết tạo điều kiện thuận lợi cho quá trình hàn và lắp ráp.
4/ Sản xuất các sản phẩm thép định hình:
– Máy đính gá dầm có thể được sử dụng để sản xuất các sản phẩm thép định hình khác như: thép góc, thép chữ U, thép vuông…
5/ Ứng dụng trong các ngành công nghiệp khác:
– Ngoài ngành kết cấu thép, máy đính gá dầm còn được ứng dụng trong các ngành công nghiệp khác như: đóng tàu, sản xuất ô tô, chế tạo máy móc…
Máy đính gá dầm H là một máy hàn 3 trong 1 tiên tiến, không thể thiếu trong ngành kết cấu thép hiện đại. Với khả năng tự động hóa cao, độ chính xác vượt trội và hiệu suất làm việc ấn tượng, máy đính gá dầm H giúp tối ưu hóa quy trình sản xuất dầm H, đáp ứng nhu cầu ngày càng cao của thị trường xây dựng.
