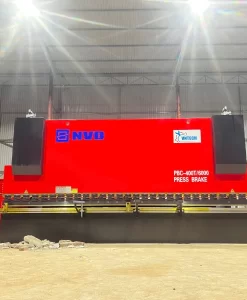

Máy chấn CNC thủy lực NVD
● Kết cấu tổng thể được hàn và xử lý mỏi cơ khí đảm bảo hoạt động ổn định
● Chế độ điều khiển vòng kín bao gồm van servo điện-thủy lực và thước quang điều khiển góc chấn chính xác
● Đảm bảo độ chính xác điều khiển cao nhất, độ chính xác uốn và độ chính xác định vị lại cũng đạt mức cao nhất.
● NVD có cơ chế đo lưng có thể được điều khiển nhiều trục.
● Hệ thống thủy lực tích hợp làm giảm các kết nối đường ống, rò rỉ dầu, tăng độ ổn định và vẻ đẹp tổng thể.
● Bàn làm việc được trang bị bù thủy lực và cơ học để tránh dầm trên bị biến dạng ảnh hưởng đến chất lượng của chi tiết gia công, bàn làm việc được điều chỉnh tự động bằng bộ điều khiển CNC rất tiện lợi và chính xác.
● Bộ điều khiển phanh ép thủy lực CNC thường sử dụng Hà Lan DELEM, Italy ESA, Swiss CYBELEC, tất cả đều có nhiều ngôn ngữ.
Máy chấn tôn thủy lực CNC 160T/3200
Cấu hình tiêu chuẩn. Delem DA58T· 3 + 1 trục điều khiển (Y1, Y2, X + V)· thước quang (FAGOR Tây Ban Nha)· Van tỷ lệ BOSCH-REXROTH của Đức· Bơm dầu BOSCH-REXROTH của Đức· Động cơ chính SIEMENS· Vít bi & dẫn hướng tuyến tính -Taiwan PMI· Hệ thống định vị Backgauge· Động cơ servo đôi & ổ đĩa servo· Bù võng có động cơ· Cánh tay hỗ trợ phía trước có thể điều chỉnh 180 ° với hướng dẫn tuyến tính· Điều khiển động cơ servo trục X, Y· Kẹp nhanh· Dụng cụ kiểu Amada hoặc Euro |
Thêm cấu hình· Kẹp thủy lực Wila (Trên và dưới)· Động cơ servo chính· Màn che ánh sáng phía trước· Rèm ánh sáng phía sau· Bảo vệ laser phía trước· Hệ thống làm mát không khí· Trục R· Trục Z cơ giới· Trục R1, R2· Trục Z1, Z2· Trục X1, X2 |
Hệ điều khiển CNC
Hệ điều khiển DALEM hà Lan: Da53T-2D hoặc Da 58T
-
Lập trình đồ họa 2D Touch
-
Màn hình màu TFT tere 9/15 inch độ phân giải cao
-
Tính toán quá trình uốn
-
Kiểm soát bù lệch
-
Chế độ điều khiển Servo và biến tần
-
Thuật toán điều khiển trục Y nâng cao, bạn có thể điều khiển van vòng hở
-
Hỗ trợ lên đến 4 + 1 trục
Động cơ chính máy chấn tôn thủy lực
Động cơ Siemens thương hiệu nổi tiếng của Đức nâng cao tuổi thọ của máy và giữ cho máy hoạt động trong môi trường ít tiếng ồn.
Hệ Thống thủy lực
-
Sử dụng van và máy bơm Bosch Rexroth của Đức làm cho nó trở nên đáng tin cậy và dễ dàng hơn trong việc bảo trì.
-
Độ nhạy thấp với ô nhiễm dầu và đảm bảo tuổi thọ lâu dài.
Hệ thống chạy cữ-NVD Backgauge
-
Thiết bị đo hậu độ chính xác cao, trục vít bi Hiwin Đài Loan và ray dẫn hướng tuyến tính.
-
NVD Backgauge sử dụng cấu trúc lắp đặt vỏ ngang với độ tin cậy cao và ray dẫn hướng tuyến tính kép một vỏ với ổ trục X chính xác cao.
Hệ thống điện máy chấn tôn thủy lực
Linh kiện điện Schneider giúp máy hoạt động tốt ngay cả khi điện không ổn định và khách hàng có thể dễ dàng thay thế mọi nơi trên thế giới
Kẹp dao cối máy chấn tôn thủy lực
-
Kẹp nhanh với dao chấn
-
Côi chấn thay nhanh: 1V, 2V, ,MutiV
Các khuôn thấp hơn hai chữ V tiêu chuẩn với kích thước khác nhau và các khe có hình dạng khác nhau để lựa chọn,
thuận tiện cho việc trao đổi khuôn, có khả năng uốn các tấm thông thường, với tỷ lệ chi phí-hiệu suất cao. Có thể lựa chọn thêm nhiều dụng cụ phanh máy ép thủy lực CNC tùy theo nhu cầu sử dụng thực tế của bạn.
Các khuôn được làm bằng thép 42CrMo, độ cứng sau khi xử lý nhiệt lên đến 42 độ, đảm bảo tuổi thọ của khuôn.
Kẹp nhanh sẽ giúp bạn thay thế đột trên một cách tiện lợi và tiết kiệm thời gian.
Thông số máy chấn NVD
