Công Thức Tính Lực Ép Xi Lanh Thủy Lực & Ví Dụ Trong Thực Tế

Công thức tính lực ép xi lanh thủy lực là nền tảng cơ bản nhưng cực kỳ quan trọng nhất trong lĩnh vực kỹ thuật thủy lực. Về bản chất, công thức này là sự cụ thể hóa của Nguyên lý Pascal, cho phép ta xác định chính xác khả năng tạo lực của xylanh, từ đó thiết kế các hệ thống truyền động (như máy ép, kích nâng) với hiệu suất và độ an toàn tối ưu.

Mục tiêu của việc tính toán là xác định xem với một xylanh có sẵn, nó có thể tạo ra lực ép tối đa là bao nhiêu. Hoặc ngược lại, để đạt được một lực ép cần thiết, ta cần áp suất làm việc tối thiểu là bao nhiêu.

Nội dung bài viết

1 Công thức tính lực ép xi lanh thủy lực
2 Các trường hợp cần tính lực ép thực tế
3 Các yếu tố ảnh hưởng đến Lực ép thực tế

Công thức tính lực ép xi lanh thủy lực

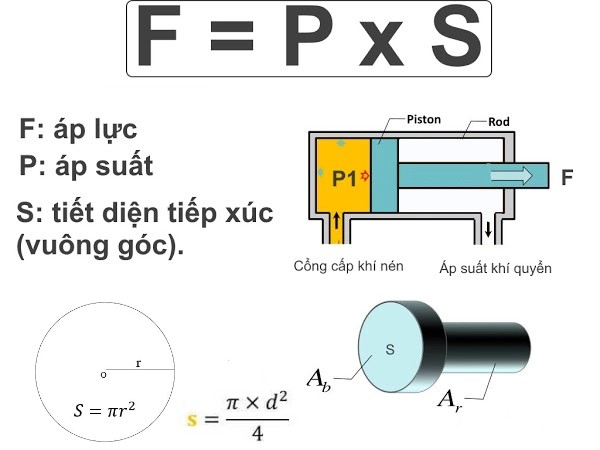

Công thức tính lực ép (Công thức Vạn năng): F (Lực ép) = P (áp suất) × A (Diện tích piston)

Trong đó:

– F (Lực Ép – Force): Đây là lực đầu ra mong muốn.

+ Trong kỹ thuật, lực thường được đo bằng Newton (N), KiloNewton (kN), hoặc đơn vị thực tế là Tấn.

– P (Áp suất – Pressure): Đây là áp suất của dầu thủy lực được cung cấp từ bơm.

+ Thường được đo bằng MegaPascal (MPa) hoặc bar (1 MPa=10 bar).

– A (Diện tích – Area): Đây là diện tích bề mặt hiệu dụng của piston mà áp suất tác động lên.

+ Được đo bằng mm2 hoặc m2.

*Công thức tính diện tích Xylanh (A)

Vì piston có hình tròn, diện tích bề mặt được tính bằng công thức diện tích hình tròn: A = (π × D^2)/4

– D: Là Đường kính bên trong của xylanh (còn gọi là đường kính Piston).

*Quy đổi đơn vị thực tế

Đại lượng	Đơn vị	Quy đổi
Áp suất (P)	bar	1 bar = 0.1 MPa
Kích thước (D,d)	mm hoặc cm	Tính diện tích theo cm2 để dễ quy đổi N/cm2 → bar.
Lực (F)	Tấn	1 tấn ~9.81 kN (~10,000 N để ước tính nhanh).

Các trường hợp cần tính lực ép thực tế

Khi tính toán lực ép, ta cần phân biệt rõ 2 trường hợp: lực đẩy ra và lực kéo vào.

1/ Trường hợp 1: Lực Đẩy (Lực ép ra)

Khi xylanh đẩy ra, dầu thủy lực được bơm vào khoang phía sau, tác dụng lên toàn bộ diện tích của piston. Đây là lúc xylanh tạo ra lực ép lớn nhất (lực làm việc chính).

– Diện tích (A đẩy): Chính là diện tích toàn bộ mặt piston.

Công thức: F (đẩy) = P × [(π × D^2)/4]

Ví dụ: Tính Lực Ép Tối đa (F đẩy)

– Thông số:

+ Đường kính Piston (D) = 10 cm.

+ Áp suất làm việc (P) = 200 bar (20 MPa).

– Quy đổi đơn vị: 1 bar = 10 N/cm2. => 200 bar = 2000 N/cm2.

– Tính toán:

Diện tích A = (3.14 × 102)/4 = 78.5 cm2.

Lực F (đẩy) = P × A = 2000 N/cm2 × 78.5 cm2 = 157,000 N.

– Kết quả: F (đẩy) ~15.7 tấn.

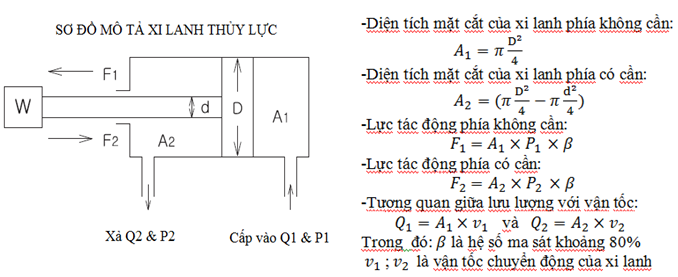

2/ Trường hợp 2: Lực Kéo (Lực hồi về)

Khi xylanh kéo vào (hồi về), dầu thủy lực được bơm vào khoang phía trước, nơi có thanh xylanh đi qua. Lúc này, diện tích chịu áp suất bị giảm đi một phần bằng đúng diện tích của thanh xylanh.

– Diện tích (A kéo): Là diện tích vành khăn, bằng diện tích toàn bộ piston trừ đi diện tích của thanh xylanh.

– D: Đường kính Piston.

– d: Đường kính Thanh Xylanh (Rod).

Công thức: F (kéo) = P × (π/4) × (D^2 − d^2)

*Lưu ý: Lực kéo luôn nhỏ hơn lực đẩy nếu áp suất (P) là như nhau.

Ví dụ: Tính Lực Kéo (F kéo)

– Thông số bổ sung: Đường kính Thanh Xylanh (d) = 5 cm.

– Tính toán:

Diện tích vành khăn A (kéo) = (3.14/4) × (102−52) = 0.785 × (100−25) = 58.875 cm2.

Lực F (kéo) = 2000 N/cm2 × 58.875 cm2 = 117,750 N.

– Kết quả: F (kéo) ~11.78 tấn. (Lực kéo nhỏ hơn lực đẩy khoảng 4 tấn).

Các yếu tố ảnh hưởng đến Lực ép thực tế

1/ Lực ép thực tế mà bạn đo được sẽ luôn nhỏ hơn lực lý thuyết do các yếu tố tổn hao:

– Ma sát (Friction): Ma sát giữa piston/thanh xylanh với các phớt (seal) làm kín. Ma sát này làm tiêu hao một phần lực của chất lỏng.

– Hệ số Hiệu suất Cơ học (ηc): Các nhà sản xuất thường đưa ra hệ số hiệu suất cơ học (thường từ 0.95 đến 0.98).

F (thực tế) = F (lý thuyết) × ηc

2/ Mối liên hệ với Tốc độ Xylanh (v)

Trong một hệ thống thủy lực, công suất của bơm là cố định. Lực ép và tốc độ di chuyển của xylanh có mối quan hệ nghịch:

Công suất Bơm (W) ≈ Lực (F) × tốc độ (v)

– Nếu bạn tăng áp suất (P) để tăng lực ép (F), thì tốc độ di chuyển của xylanh (v) sẽ giảm xuống (do máy bơm phải giảm lưu lượng Q để duy trì áp suất cao).

Để xác định áp suất (P) cần thiết để đạt được một lực (F) (ví dụ: 5 Tấn), ta chỉ cần biến đổi công thức cơ bản:

Áp suất (P) = Lực (F) / Diện tích (A)

Tính toán này giúp kỹ sư lựa chọn bơm thủy lực và van điều áp phù hợp cho hệ thống.

3/ Hệ số an toàn

– Không bao giờ vận hành ở mức tối đa:

+ Áp suất làm việc tối đa của hệ thống thường được đặt ở mức 60% – 80% giới hạn áp suất thiết kế của các thành phần (xylanh, ống dẫn, van).

– Mục đích: Đảm bảo hệ số an toàn, giảm nguy cơ hỏng hóc đột ngột và kéo dài tuổi thọ của toàn bộ hệ thống.

Trên đây là các công thức tính lực ép xi lanh thủy lực, hy vọng thông tin này sẽ hữu ích cho các kỹ sư trong việc chuyển đổi từ lý thuyết vào thực tế để có một hệ thống thủy lực mạnh mẽ, an toàn và đáng tin cậy trong môi trường công nghiệp.
