Trong quá trình sản xuất dầm H, việc hàn ghép các tấm thép lại với nhau thường gây ra biến dạng nhiệt, làm cong vênh mặt bích và bụng dầm. Điều này ảnh hưởng đến chất lượng, tính thẩm mỹ và khả năng chịu lực của dầm H. Để khắc phục vấn đề này, máy nắn dầm H kết cấu thép HRJZ ra đời như một giải pháp hiệu quả.

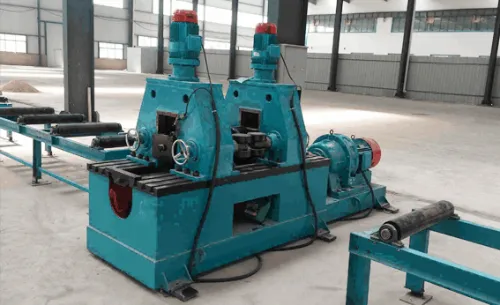

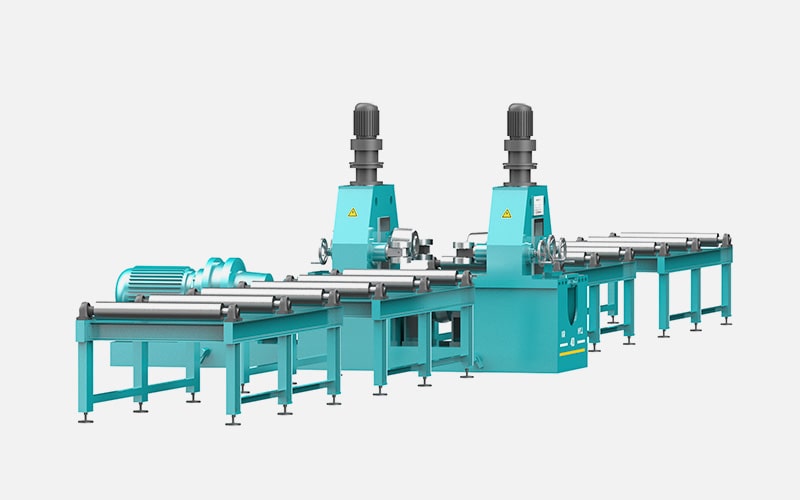

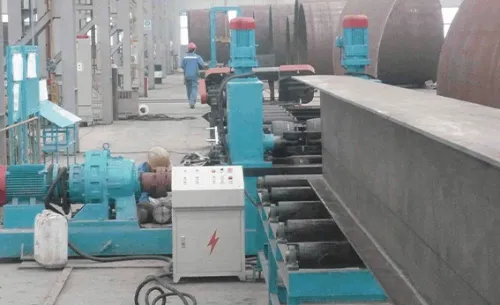

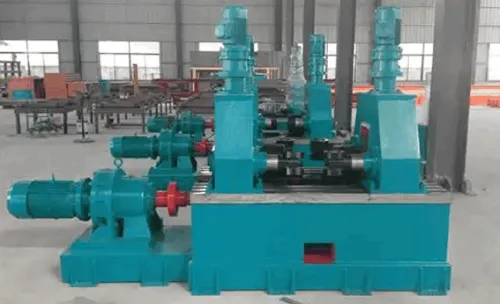

Máy nắn dầm H kết cấu thép HRJZ là thiết bị chuyên dụng, sử dụng lực thủy lực để nắn thẳng các biến dạng, cong vênh trên dầm H sau khi hàn, đảm bảo dầm đạt độ thẳng theo yêu cầu kỹ thuật.
Nội dung bài viết
Đặc điểm máy nắn dầm kết cấu thép
Máy nắn dầm kết cấu thép sở hữu những đặc điểm nổi bật giúp chúng trở thành thiết bị không thể thiếu trong ngành công nghiệp kết cấu thép:
1/ Khả năng nắn đa dạng:
– Nắn thẳng: Khắc phục hiệu quả các biến dạng cong vênh, vặn xoắn trên dầm sau khi hàn.
– Nắn mặt bích: Chuyên biệt hóa trong việc nắn thẳng mặt bích của dầm H, I, T…
– Nắn bụng dầm: Nắn chỉnh độ phẳng của bụng dầm, đảm bảo độ đồng đều của dầm.
2/ Lực nắn mạnh mẽ:
– Sử dụng hệ thống thủy lực tạo ra lực ép lớn, đủ sức nắn thẳng các loại dầm có kích thước và độ dày khác nhau.
– Điều chỉnh lực nắn linh hoạt, phù hợp với từng loại dầm và mức độ biến dạng.
3/ Độ chính xác cao:

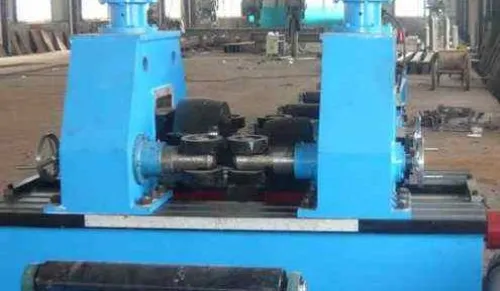

– Hệ thống con lăn và cơ cấu dẫn hướng được thiết kế chính xác, đảm bảo dầm được nắn thẳng, đáp ứng các tiêu chuẩn kỹ thuật khắt khe.
– Một số máy được trang bị hệ thống đo lường và điều khiển tự động, giúp kiểm soát chính xác quá trình nắn.
4/ Hiệu suất làm việc:
– Nắn nhanh chóng, rút ngắn thời gian gia công, tăng năng suất sản xuất.
– Thao tác vận hành đơn giản, dễ dàng.
– Tiết kiệm nhân công và chi phí sản xuất.
5/ Kết cấu máy chắc chắn, được chế tạo từ vật liệu chất lượng cao, đảm bảo độ bền và tuổi thọ lâu dài.
– Trang bị các tính năng an toàn, bảo vệ người vận hành và thiết bị.
6/ Nhiều model với công suất và kích thước khác nhau, đáp ứng nhu cầu nắn đa dạng loại dầm.
7/ Ứng dụng công nghệ thủy lực tiên tiến, hệ thống điều khiển PLC, màn hình cảm ứng… giúp tối ưu hóa hiệu quả nắn và dễ dàng vận hành.
Nhờ những đặc điểm này, máy nắn dầm kết cấu thép giúp nâng cao chất lượng sản phẩm, tăng năng suất và hiệu quả sản xuất, góp phần thúc đẩy sự phát triển của ngành công nghiệp kết cấu thép.
Phân loại mô hình nắn của máy nắn dầm H
Có 2 loại: mô hình nắn thẳng cơ học và mô hình nắn thẳng thủy lực.
– Mô hình nắn thẳng cơ học phù hợp với thép nhẹ:
+ Mô hình nắn thẳng cơ học là loại áp suất hướng xuống và động cơ & bộ giảm tốc dẫn động con lăn áp suất hướng xuống để nắn thẳng.
– Mô hình nắn thẳng thủy lực phù hợp với thép nặng với 2 dạng cấu trúc:
+ Loại áp suất hướng xuống: Sử dụng xi lanh thủy lực để dẫn động con lăn áp suất hướng xuống để nắn thẳng
+ Loại đỉnh hướng lên: Sử dụng xi lanh thủy lực để dẫn động con lăn dẫn động hướng lên để nắn thẳng.
Máy nắn dầm kết cấu thép có những ưu điểm về cấu trúc tiên tiến, hoạt động ổn định và đáng tin cậy, mức độ tự động hóa cao, vận hành thuận tiện, v.v.
Thông số kỹ thuật máy nắn dầm H kết cấu thép
Dòng máy nắn dầm kết cấu thép HRJZ bao gồm nhiều model với các thông số kỹ thuật khác nhau, phù hợp với nhu cầu nắn đa dạng kích thước dầm H. Ví dụ: HRJZ-40, HRJZ-60, HRJZ-80, HRJZ-100…
| Model | HRJZ-40 | HRJZ-60 | HRJZ-80 | HRJZ-100 |
| Độ rộng của dầm (mm) | 150-800 | 200-1000 | ||
| Chiều dày của dầm (mm) | ≤40 | ≤60 | ≤80 | ≤100 |
| ≤25 | ≤40 | ≤60 | ≤80 | |
| Chiều rộng bụng (mm) | ≥160 | ≥400 | ||
| Tốc độ (mm/phút) | 12000 | 6300 | 6300 | 6300 |
| Công suất điện | 24.2kw | 15kw | Hydraulic Motor | |
| Công suất thủy lực | None | 7.5kw | 18.5kw | 22kw |
| Chế độ nắn thẳng | Cơ học | Thủy lực | Thủy lực | |
| Tiêu chuẩn IP | IP54 | |||
| Nguồn điện cung cấp | 3×380/400/415V, 50/60Hz | |||
| Thiết bị Màu chính | Tùy chỉnh | |||
>>> Xem thêm sản phẩm liên quan:
- Máy hàn cổng – Máy hàn dầm H tự động
- Máy đính gá dầm H
- Máy phun bi làm sạch tự động
- Máy laser cắt sắt thép hình H, I, U, V
Tiêu chí lựa chọn máy nắn dầm kết cấu thép
Việc lựa chọn máy nắn dầm H HRJZ phù hợp với nhu cầu sản xuất là rất quan trọng để đảm bảo hiệu quả và kinh tế. Dưới đây là một số yếu tố cần xem xét khi lựa chọn:
1. Kích thước dầm H:
– Xác định chiều cao tối đa, chiều rộng cánh dầm để đảm bảo máy nắn có thể xử lý được.
– Độ dày cánh dầm (t): Độ dày cánh dầm ảnh hưởng đến lực nắn cần thiết. Máy nắn cần có lực đủ lớn để nắn dầm có độ dày cánh lớn.
2. Công suất máy:
– Lực nắn càng lớn thì khả năng nắn thẳng dầm càng mạnh mẽ.
– Công suất động cơ ảnh hưởng đến tốc độ nắn và hiệu suất làm việc của máy.
3. Tốc độ nắn:
– Tốc độ nắn càng cao thì năng suất làm việc càng lớn. Tuy nhiên, cần cân nhắc giữa tốc độ nắn và độ chính xác.
– Một số máy có thể điều chỉnh tốc độ nắn để phù hợp với từng loại dầm và mức độ biến dạng.
4. Tiêu chí khác:
– Lựa chọn máy từ các thương hiệu uy tín, có kinh nghiệm trong sản xuất máy nắn dầm.
– Dịch vụ sau bán hàng: Bảo hành, bảo trì, cung cấp phụ tùng thay thế…
– Không gian lắp đặt: Đảm bảo đủ không gian để lắp đặt và vận hành máy.
– Nguồn điện: Kiểm tra điện áp và công suất nguồn điện.
– Yêu cầu bảo trì: Lựa chọn máy có yêu cầu bảo trì đơn giản, dễ dàng.
Ví dụ:
Nếu bạn cần nắn dầm H có chiều cao tối đa 500mm, chiều rộng cánh 300mm, độ dày cánh 20mm, thì bạn cần lựa chọn máy nắn có thông số kỹ thuật tương ứng hoặc lớn hơn. Bạn cũng cần xem xét công suất máy, tốc độ nắn, hệ thống điều khiển… để lựa chọn máy phù hợp nhất.
Chúc bạn tìm được máy nắn dầm kết cấu thép phú hợp với quy mô cũng như nhu cầu sản xuất của doanh nghiệp!
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
