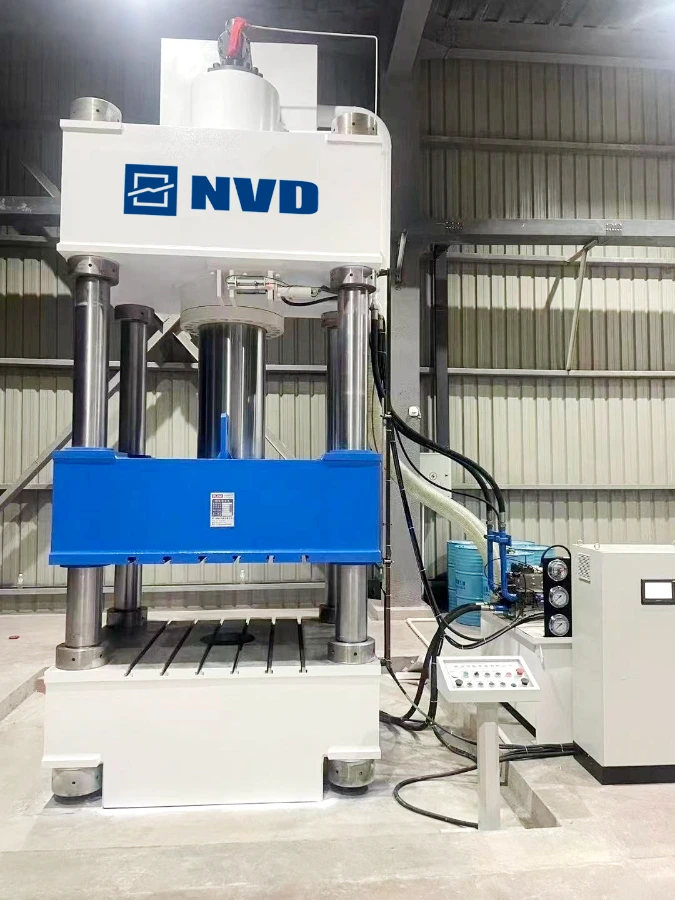

Máy ép thủy lực 315 tấn YPL32-315T là một dòng máy ép thủy lực hạng nặng được thiết kế để trở thành giải pháp cho các quy trình gia công kim loại và vật liệu phức tạp. Với lực ép danh nghĩa lên đến 315 tấn, cấu trúc bốn trụ vững chắc, YPL32-315T được ứng dụng chủ yếu cho các thao tác kéo sâu, uốn, tạo gờ và định hình kim loại tấm.
Sự kết hợp giữa khả năng tạo lực lớn và hệ thống điều khiển chính xác bằng PLC cho phép máy ép thủy lực 315 tấn YPL32 này hoàn thành cả quy trình cắt phôi, kéo sâu tổng hợp chỉ trong một lần ép, đáp ứng yêu cầu cao về năng suất và độ chính xác trong sản xuất hàng loạt.
Nội dung bài viết
Tính năng máy ép thủy lực 315 tấn
Máy ép thủy lực 315 tấn YPL32-315T sở hữu các tính năng kỹ thuật và vận hành nổi bật như:
1/ Lực ép lớn: Tạo ra lực ép 315 Tấn đủ mạnh cho các ứng dụng gia công kim loại nặng.
2/ Cấu trúc ổn định: Sử dụng cấu trúc ba dầm, khung bốn trụ và bốn đai ốc để đảm bảo độ cứng vững và độ chính xác trong quá trình ép.
3/ Khử ứng suất: Ba dầm chính được xử lý nguội trong lò ủ nhiệt độ cao sau khi hàn để khử ứng suất, duy trì độ chính xác và giảm biến dạng.
4/ Trụ được làm bằng thép 45 với xử lý tôi bề mặt.
– Ống dẫn hướng sử dụng ống lót composite để tránh trầy xước và kéo căng trụ.
5/ Tốc độ đa cấp: Có 3 tốc độ vận hành chính:
– Tốc độ di chuyển nhanh: 100mm/s.
– Tốc độ ép: 12 mm/s (Tốc độ chậm, ổn định cho tạo hình).
– Tốc độ hồi về: 60mm/s.
6/ Hành trình lớn: Hành trình chày ép là 800 mm và khoảng mở tối đa là 1250 mm.
7/ Chế độ vận hành linh hoạt: Chuyển đổi giữa 2 chế độ bằng công tắc chuyển đổi.
– Điều chỉnh: Nhấn nút tương ứng sẽ tạo ra hành động tương ứng, dừng khi nhả nút.
+ Chế độ này không có chày ép xuống nhanh.
– Chu kỳ đơn bằng hai tay: Nhấn nút xuống bằng cả hai tay để hoàn thành một chu kỳ đơn liên tục.
8/ Giữ áp suất: Xylanh chính có chức năng giữ áp suất.
9/ Phớt chịu lực: Phớt làm kín chính sử dụng loại vòng đệm YA mới với lực cản ma sát thấp và khả năng chịu áp suất cao.
10/ Trang bị các tính năng an toàn tiên tiến:
– Nút dừng khẩn cấp: 1 nút, nằm tại trạm nút di động.
– An toàn thủy lực: Hệ thống thủy lực có mạch an toàn hỗ trợ thủy lực và thiết bị bảo vệ quá tải.
– Van an toàn áp suất: Hệ thống thủy lực có van an toàn sẽ tự động tràn dầu khi áp suất dầu vượt quá giá trị đặt.
– Bảo vệ chày ép: Khi chày ép dừng ở bất kỳ vị trí nào, thiết bị sẽ tự động khóa để đảm bảo chày ép không bị trượt xuống.
11/ Điều khiển điện tử: Hệ thống điện sử dụng PLC (Mitsubishi) kết nối với màn hình cảm ứng (MCGS) để kiểm soát tập trung.
12/ Xylanh Phụ: Trang bị xylanh đẩy với hành trình 300mm.
+ Lực 630 KN (tương đương 63 Tấn) dùng để đẩy sản phẩm ra khỏi khuôn.
>>> Các dòng máy ép thủy lực khác:
- Máy ép thủy lực chữ h 30 tấn
- Máy ép thủy lực song động
- Máy ép thủy lực nhỏ 1 – 5 tấn
- Máy ép lạnh thủy lực ngang 50T – 60T – 100T
- Máy ép nhiệt công nghiệp NCM-98 (9 tầng)

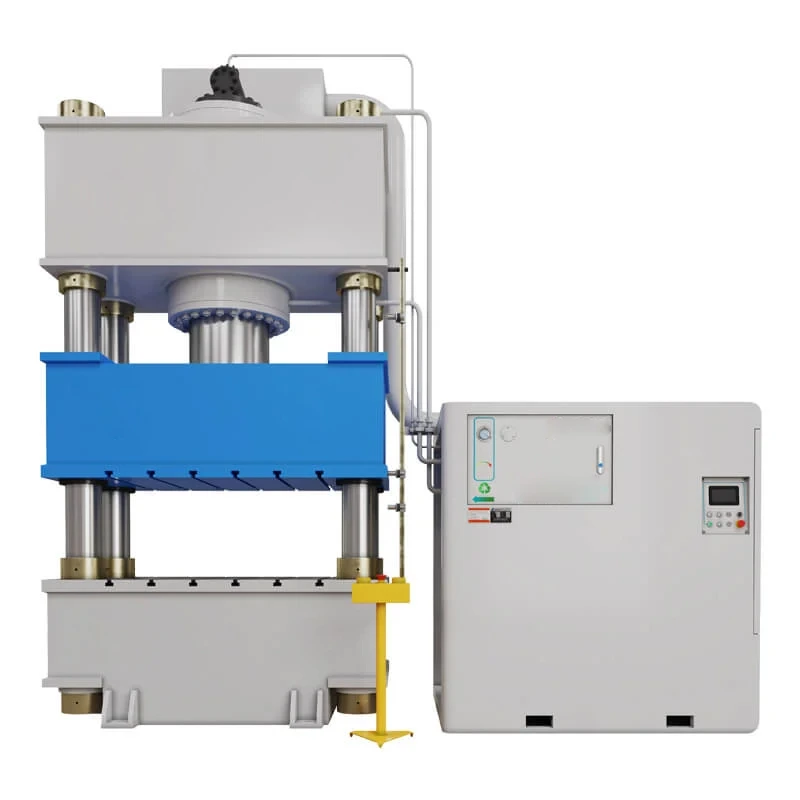

Cấu tạo của máy ép 315 tấn YPL32-315T
Máy ép 315 tấn YPL32-315T chủ yếu được cấu tạo từ ba phần: Cấu trúc cơ khí, Truyền động thủy lực và hệ thống điều khiển. Dưới đây là cấu tạo chi tiết của máy ép thủy lực 315 tấn YPL32.
Cấu tạo về cấu trúc cơ khí
1/ Thân máy chính: Gồm thân, xylanh chính, xylanh trên và các thành phần khác.

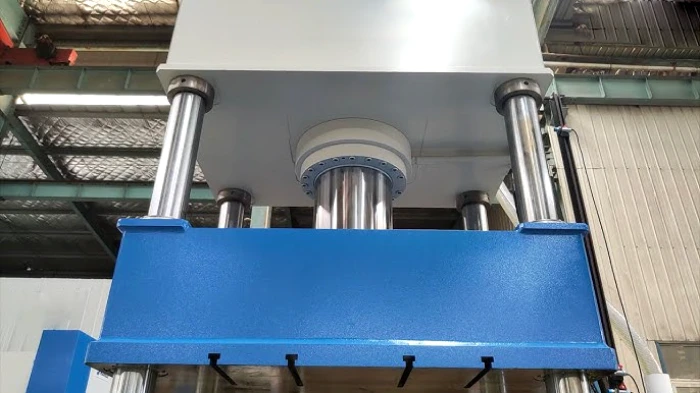

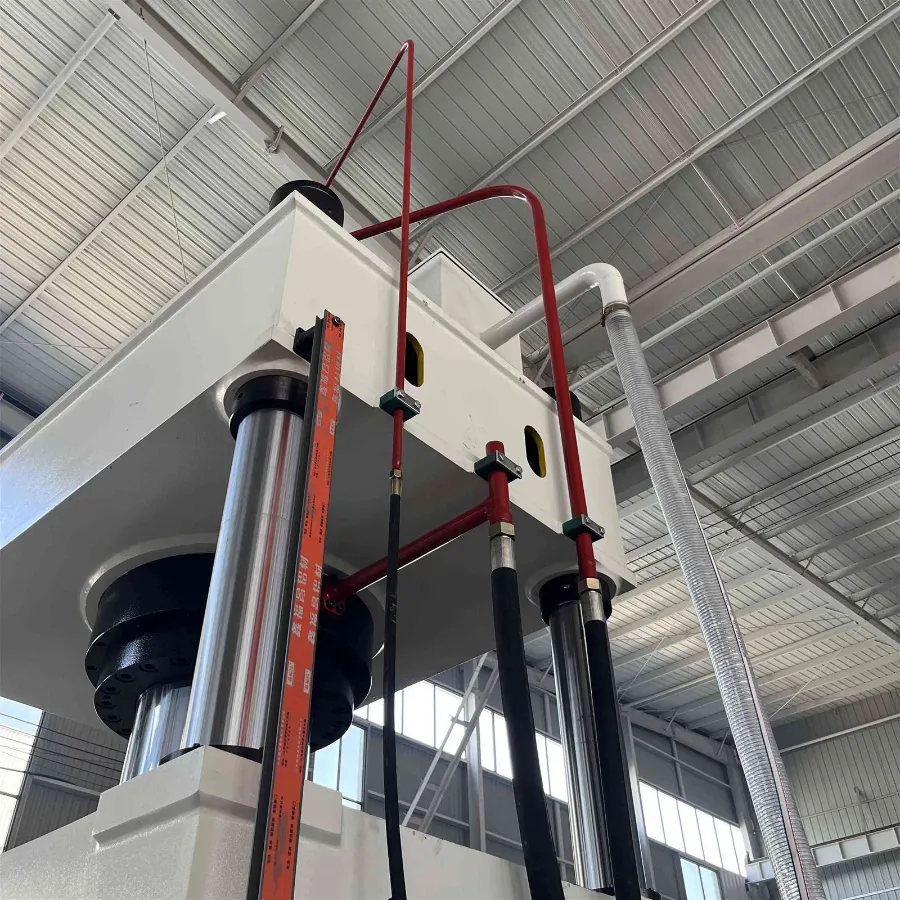

2/ Khung máy:
– Có cấu trúc 3 dầm, bốn trụ và bốn đai ốc.
=> Cấu trúc này thuận tiện cho việc xiết chặt sơ bộ và điều chỉnh độ chính xác của máy ép.

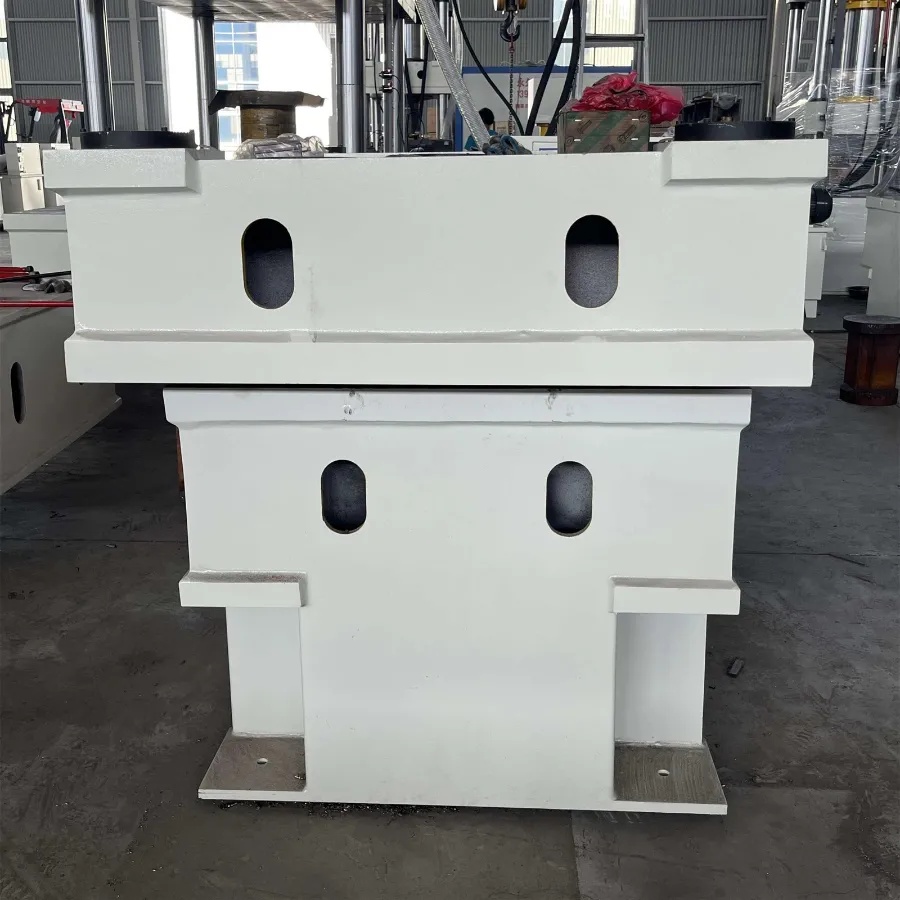

– Ba dầm chính (dầm trên, chày ép/slider và bàn làm việc) được hàn bằng thép tấm chất lượng cao Q235A bằng phương pháp hàn bảo vệ khí CO2.
– Sau khi hàn, thép tấm được ủ nhiệt độ cao để khử ứng suất, nhằm duy trì độ chính xác và giảm biến dạng.
3/ Trụ máy: Trụ được làm bằng thép 45 và đã qua xử lý tôi bề mặt. Đường kính trụ là 140mm.
4/ Chày ép:
– Chày ép được nối với piston của xylanh chính bằng mặt bích.
– Nó di chuyển lên xuống dựa trên sự dẫn hướng của bốn trụ.
5/ Bàn làm việc: Được làm bằng thép tấm chất lượng cao Q235A, hàn với cấu trúc ba dầm.
6/ Trụ dẫn hướng: Ống dẫn hướng của bốn trụ là ống lót composite, giúp tránh trầy xước và kéo căng trụ.
Cấu tạo hệ thống Xylanh
1/ Xylanh chính: Là cấu trúc xylanh piston đơn.
– Cố định vào dầm trên bằng cách lắp đai ốc.
– Bề mặt thanh piston đã được xử lý nhiệt nghiêm ngặt, với độ cứng của phần dẫn hướng khoảng HRC45.
– Bề mặt thanh piston được tôi cứng với lớp Chrome cứng dày 0.05 mm.
– Phớt làm kín chính sử dụng vòng đệm YA mới (hoặc có thể sử dụng phớt nhập khẩu theo yêu cầu).
2/ Xylanh Đẩy/Xylanh Trên: Dùng để đẩy sản phẩm ra khỏi khuôn. Lực tối đa 63 tấn.
Cấu tạo hệ thống truyền động thủy lực

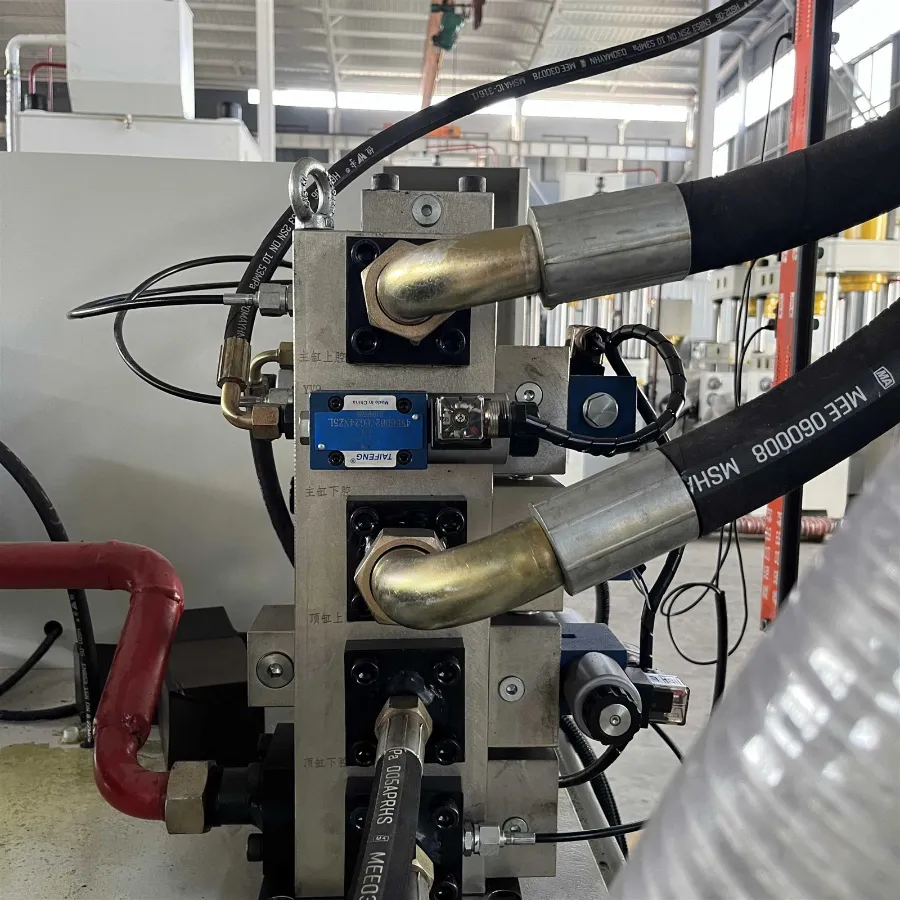

1/ Van điều khiển: Sử dụng khối van 2 chiều tích hợp tiên tiến.
– Van có tốc độ phản ứng nhanh, lưu lượng lớn và hoạt động đáng tin cậy.

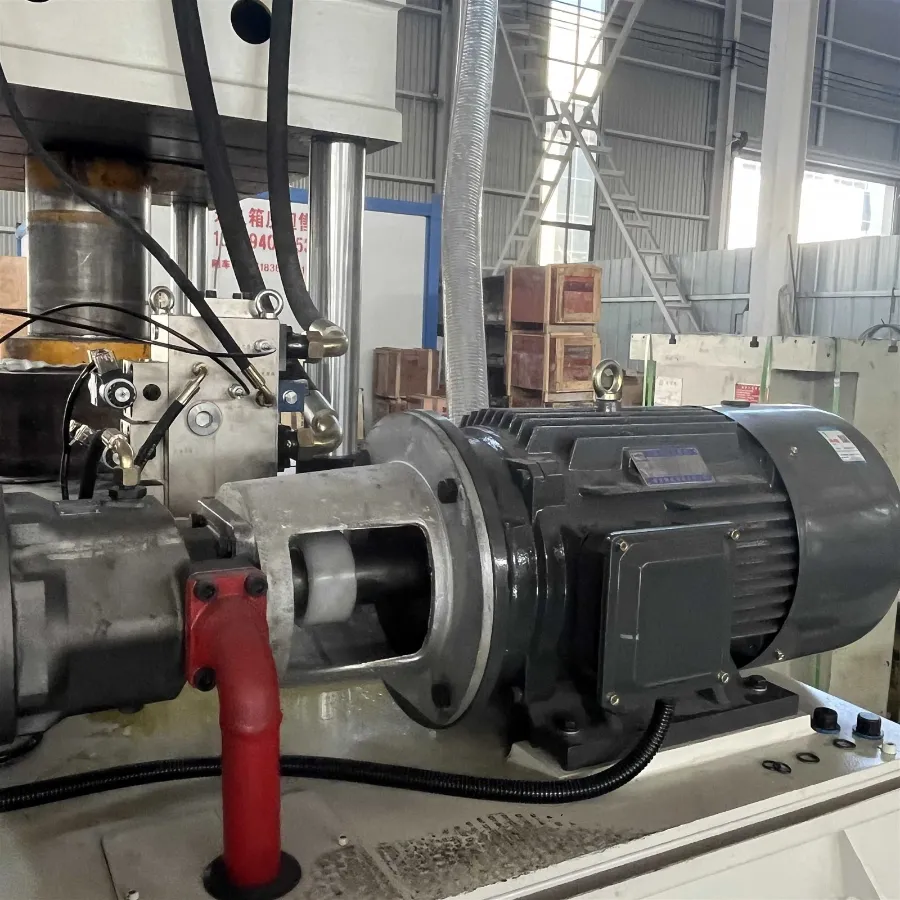

2/ Bơm: Sử dụng bơm piston trục hướng biến thiên công suất không đổi YCY với lưu lượng và áp suất cao, có khả năng bù áp suất.
3/ Thùng Dầu : Áp dụng cấu trúc kín, trang bị màn lọc và cửa sổ để dễ dàng vệ sinh.
– Được trang bị đồng hồ đo mức dầu và nhiệt độ dầu.
4/ Van Nạp Dầu: Lắp đặt trên đỉnh xylanh để cung cấp lượng dầu lớn từ thùng dầu vào xylanh chính khi chày ép xuống nhanh.
5/ Thùng Dầu: Áp dụng cấu trúc kín, có trang bị màn lọc và cửa sổ để dễ dàng vệ sinh thùng dầu.
6/ Bộ lọc (Filtration System):
– Thùng dầu có màn lọc ở khu vực hút và hồi dầu.
– Lưới lọc dầu được lắp đặt ở đầu vào của bơm với độ chính xác cao, bảo vệ hiệu quả hệ thống van cartridge và xylanh.
7/ Hệ thống đường ống: Đường ống thủy lực được bố trí gọn gàng.
– Đường ống lẫn bên trong thùng dầu đều được xử lý tốt bằng phương pháp loại bỏ gỉ sét và làm sạch.
8/ Đồng hồ đo áp suất: Hệ thống điều chỉnh và hiển thị áp suất được đặt trên bảng điều khiển phía trước thùng dầu.
Cấu tạo hệ thống điều khiển
1/ Bộ điều khiển chính: Hệ thống điện áp dụng PLC (Mitsubishi) kết nối với màn hình hiển thị máy tính (Touch screen – MCGS).
2/ Nguồn Điện: Mạch điện động lực là 380V, 50Hz (3 pha).
– Mạch điều khiển là 220V, điện áp hệ thống van là 24V DC.
3/ Công tắc: Sử dụng công tắc tiếp cận không tiếp xúc của Đức để kiểm soát vị trí hành trình.

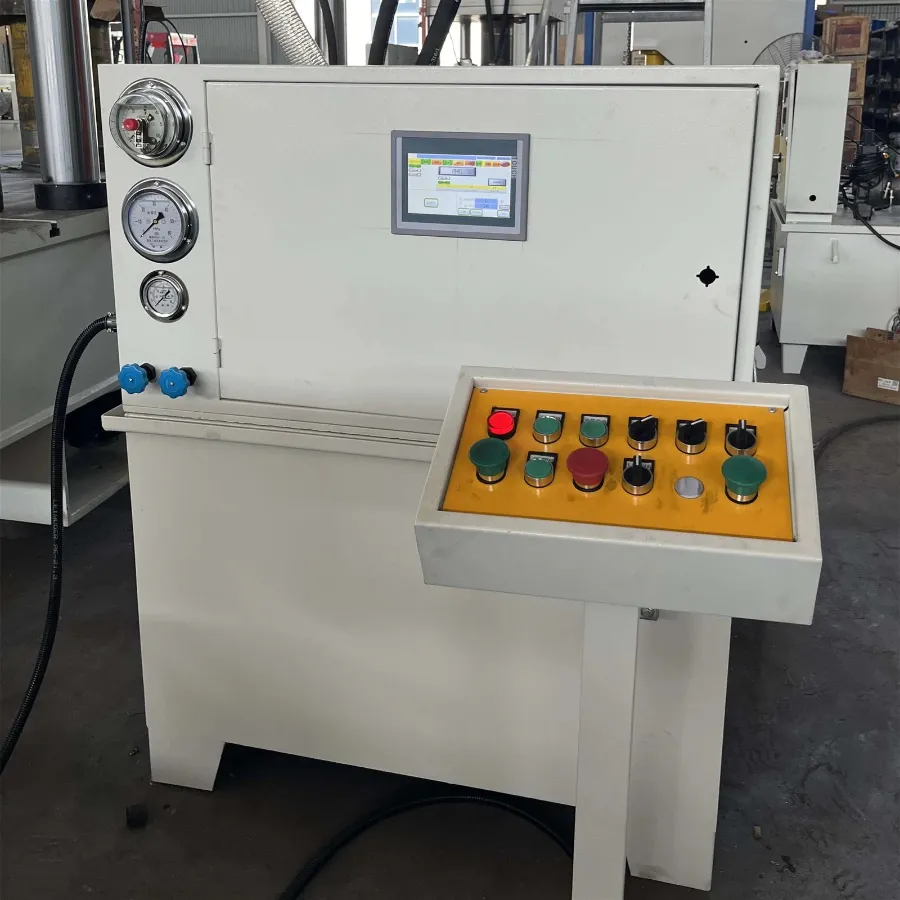

4/ Tủ điều khiển độc lập, được lắp đặt phía trước thùng dầu bên phải máy chính.
– Tủ điện được làm bằng thép tấm cán nguội và phun sơn tĩnh điện, tuân thủ nghiêm ngặt tiêu chuẩn GB5226.
5/ Phía trước máy có một trạm nút bấm di động, trang bị nút bấm hai tay, nút dừng khẩn cấp và đèn báo giám sát.
6/ Hệ thống khóa an toàn: Khi chày ép dừng ở bất kỳ vị trí nào, thiết bị hỗ trợ thủy lực sẽ tự động đóng để đảm bảo chày ép không bị trượt xuống.
Thông số máy ép thủy lực 315 tấn YPL32
Dưới đây là bảng thông số kỹ thuật chính của máy ép thủy lực 315 tấn YPL32-315T:
| STT | Hạng mục | Thông số |
| 1 | Lực ép (tấn) | 315 |
| 2 | Áp suất Max (MPa) | 25 |
| 3 | Lực xylanh đẩy (tấn) | 63 |
| 4 | Chiều cao làm việc Max (mm) | 1250 |
| 5 | Hành trình ép (mm) | 800 |
| 6 | Hành trình xylanh đẩy (mm) | 300 |
| 7 | Kích thước bàn (mm) | 1260×1200 |
| 8 | Đường kính Trụ (mm) | 140 |
| 9 | Tốc độ xuống (mm/s) | 100 |
| 10 | Tốc độ é p (mm/s) | 12 |
| 11 | Tốc độ hồi về (mm/s) | 60 |
| 12 | Công suất motor chính (kw) | 22 |
| 13 | Nguồn điện cung cấp (V)
Hệ thống 3 pha 4 dây |
380±10% |
| 14 | Tần số (Hz) | 50 |
>>> VNTECH cung cấp nhiều dòng máy ép khác:
- Máy ép thuỷ lực 100 tấn
- Máy ép thuỷ lực 120 tấn
- Máy ép thuỷ lực 140 tấn
- Máy ép thuỷ lực 150 tấn
- Máy ép thuỷ lực 200 tấn
- Máy ép thuỷ lực 300 tấn
- Máy ép thuỷ lực 400 tấn
- Máy ép thuỷ lực 500 tấn
Danh sách thiết bị máy ép 315 tấn YPL32
| Linh kiện | Thương hiệu |
| Van tích hợp Plug-in | Taifeng hydraulic |
| Van điện từ Pilot | Taifeng hydraulic |
| Bơm dầu áp suất cao | Qidong |
| Motor | Nantong tongde/yingkai |
| Công tắc tiếp cận không chạm | Germany Ormon |
| Công tắc nút lệnh chính | Zhengtai |
| Rơ le thu nhỏ/Biến áp điều khiển | Simens hoặc Zhengtai |
| Cầu dao không khí tự động | Simens hoặc Zhengtai |
| PLC | Mitsubishi |
| Màn hình cảm ứng | MCGS |
Ứng dụng của máy ép thủy lực 315 tấn
Ứng dụng của máy ép thủy lực 315 tấn rất đa dạng, nhưng sẽ tập trung vào các quy trình công nghiệp đòi hỏi lực lớn, sự chính xác và khả năng kiểm soát cao.
1/ Gia công kim loại tấm, tạo hình:
– Kéo sâu: Tạo hình các chi tiết rỗng, sâu từ kim loại tấm.
– Uốn, Tạo gờ: Uốn cong các chi tiết hoặc tạo viền gờ cho kim loại.
– Định hình: Áp dụng cho quy trình định hình vật liệu, bao gồm cả kim loại tấm, sản phẩm nhựa và sợi thủy tinh.
– Gia công tổng hợp: Có khả năng hoàn thành quy trình cắt phôi, kéo sâu (hoặc tạo gờ) tổng hợp chỉ trong một lần ép.
2/ Ứng dụng vật liệu đa dạng:
– Kim loại tấm: Các ứng dụng tạo hình chính.
– Sản phẩm nhựa: Dùng trong quy trình định hình sản phẩm nhựa.
– Sợi thủy tinh (Glass Fiber): Dùng trong quy trình định hình vật liệu sợi thủy tinh.
3/ Lắp ráp, ép nén công nghiệp:
– Ép khuôn nén: Dùng cho ép khuôn vật liệu Composite (như SMC/BMC) hoặc cao su, nơi cần lực lớn và ổn định để giữ khuôn và đóng rắn vật liệu.
– Lắp ráp cơ khí: Ép lắp các chi tiết có độ lắp ghép chặt như: vòng bi, ống lót vào trục.
– Ép đùn: Trong một số trường hợp, máy có thể được sử dụng cho các ứng dụng ép đùn phôi kim loại nhỏ hoặc hợp kim mềm.
Máy ép thủy lực 315 tấn YPL32-315T là một thiết bị công nghiệp đa năng, được thiết kế để hoàn thành hiệu quả các công việc như kéo sâu, uốn, tạo gờ và định hình tổng hợp chi tiết từ kim loại, nhựa và sợi thủy tinh. Sở hữu tốc độ đa cấp, cấu trúc bốn trụ vững chắc đảm bảo độ chính xác và ổn định giúp doanh nghiệp tối ưu hóa năng suất và chất lượng sản phẩm trong ngành sản xuất hàng loạt.
Hãy liên hệ trực tiếp với VNTECH để nhận được báo giá chính xác, tư vấn kỹ thuật và cấu hình máy ép phù hợp nhất với sản phẩm của bạn.
