Máy phay cạnh là gì? Giải pháp cho gia công hoàn thiện

Trong ngành gia công phay CNC, việc tạo ra một sản phẩm chất lượng không chỉ nằm ở độ chính xác kích thước, mà còn ở sự hoàn thiện của từng chi tiết, đặc biệt là các cạnh. Đó là lý do tại sao máy phay cạnh đã trở thành một công cụ không thể thiếu.

Được thiết kế để gia công các bề mặt cạnh của phôi, máy phay cạnh giúp loại bỏ các gờ, cạnh sắc và tạo ra các biên dạng vát hoặc bo tròn một cách chính xác. Từ đó, nó không chỉ nâng cao tính thẩm mỹ và an toàn cho sản phẩm, mà còn là bước chuẩn bị quan trọng cho các công đoạn lắp ráp hay hàn tiếp theo.

Nội dung bài viết

1 Giới thiệu về máy phay cạnh
2 Máy phay CNC có phay cạnh được không?
- 2.1 Cách máy phay CNC phay cạnh
- 2.2 So sánh với máy phay cạnh chuyên dụng
3 Các loại máy phay cạnh
4 Quy trình phay cạnh trên máy CNC
5 Ứng dụng của phay cạnh

Giới thiệu về máy phay cạnh

Máy phay cạnh là một loại máy phay chuyên dụng dùng để gia công các bề mặt cạnh của phôi. Mục đích chính của nó là tạo ra các cạnh phẳng, vát góc (chamfer), bo tròn (radius) hoặc các biên dạng khác theo yêu cầu kỹ thuật và thẩm mỹ.

Khác với máy phay mặt phẳng (dao cắt bằng mặt đầu), phay cạnh là quá trình dao cắt tiếp xúc với phôi ở bề mặt cạnh. Điều này đòi hỏi phôi phải được gá kẹp chắc chắn để chống lại lực cắt theo phương ngang.

Máy phay cạnh giúp loại bỏ các gờ, cạnh sắc và làm mịn bề mặt sau khi phôi được cắt. Đây là một bước quan trọng để nâng cao tính thẩm mỹ, đảm bảo an toàn cho người sử dụng và chuẩn bị cho các công đoạn tiếp theo như hàn, lắp ráp hay sơn phủ.

Các biên dạng cạnh phổ biến:

– Cạnh thẳng: Là việc làm sạch và làm phẳng cạnh phôi, thường là bước đầu tiên để chuẩn bị cho các công đoạn tiếp theo.

– Cạnh vát (Chamfer): Tạo một góc nghiêng trên cạnh, giúp loại bỏ cạnh sắc, hỗ trợ lắp ráp dễ dàng hơn.

+ Ví dụ, tạo góc 45 độ trên các chi tiết máy.

– Cạnh bo tròn (Roundover): Tạo một bán kính cong trên cạnh, giúp tăng tính thẩm mỹ và an toàn khi sử dụng.

Máy phay CNC có phay cạnh được không?

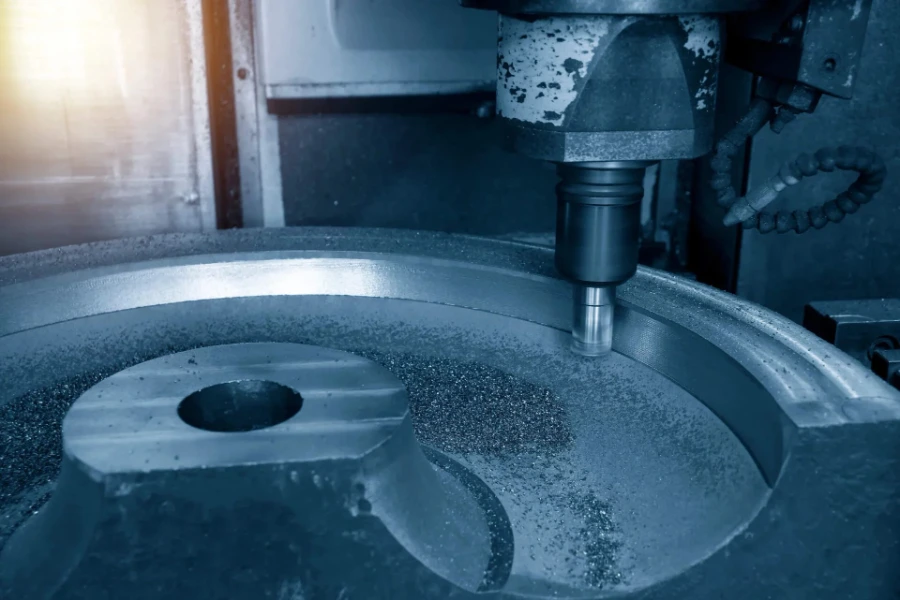

Câu trả lời là Có. Máy phay CNC hoàn toàn có thể phay cạnh và đây là một trong những nguyên công phổ biến nhất của loại máy này. Nhờ khả năng di chuyển chính xác theo nhiều trục (X, Y, Z), máy phay CNC có thể tạo ra các loại cạnh đa dạng, từ cạnh thẳng đơn giản cho đến các cạnh vát (chamfer) hay bo tròn (radius) phức tạp, với độ chính xác và tốc độ vượt trội.

Cách máy phay CNC phay cạnh

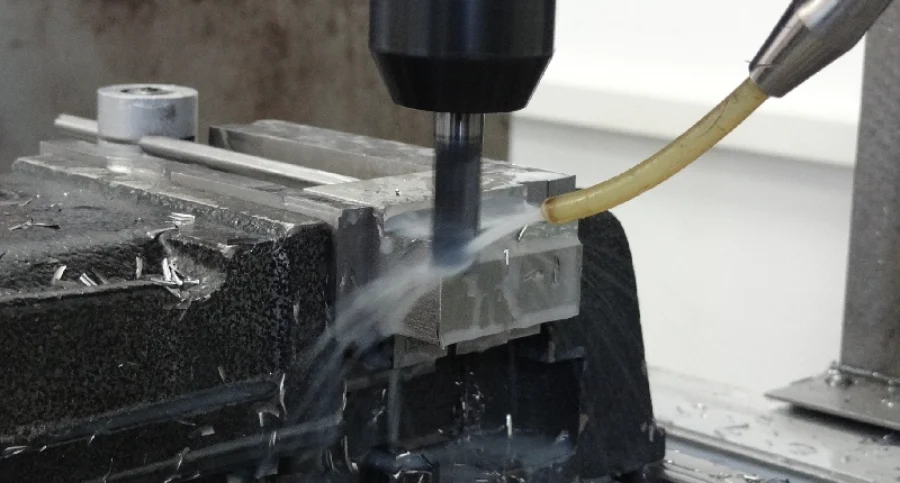

Phay cạnh trên máy phay CNC được thực hiện bằng cách lập trình một đường chạy dao bám sát theo biên dạng của cạnh phôi.

– Sử dụng dao phay ngón (End Mill): Đây là phương pháp phổ biến nhất để phay thẳng cạnh, làm sạch và làm phẳng bề mặt.

– Sử dụng dao chuyên dụng: Đối với các biên dạng đặc biệt, máy CNC sẽ dùng các loại dao chuyên dụng:

+ Dao phay vát (Chamfer Cutter): Dùng để tạo các cạnh vát một cách chính xác.

+ Dao phay cầu (Ball Mill): Dùng để tạo các cạnh bo tròn.

>>> Xem các máy phay cạnh CNC:

So sánh với máy phay cạnh chuyên dụng

Mặc dù trên thị trường có các máy phay cạnh chuyên dụng, nhưng máy phay CNC vẫn là một lựa chọn mạnh mẽ và linh hoạt hơn.

– Tính linh hoạt: Máy phay CNC có thể thực hiện mọi nguyên công phay, không chỉ giới hạn ở phay cạnh.

– Độ chính xác: Máy phay CNC đạt độ chính xác rất cao, phù hợp cho các chi tiết đòi hỏi dung sai chặt chẽ.

Đặc điểm	Máy phay CNC	Máy phay cạnh chuyên dụng
Tính linh hoạt	– Rất cao. – Có thể thực hiện mọi loại hình gia công phay, không chỉ phay cạnh.	– Thấp. – Chỉ được thiết kế để phay cạnh.
Độ chính xác	– Rất cao. – Phù hợp cho các chi tiết đòi hỏi dung sai chặt chẽ và chất lượng bề mặt cao.	– Tốt, đủ cho các tác vụ cơ bản.
Tốc độ làm việc	– Phụ thuộc vào lập trình, có thể chậm hơn cho các tác vụ đơn giản.	– Rất nhanh. – Tối ưu hóa cho tác vụ phay cạnh lặp đi lặp lại.
Chi phí đầu tư	– Cao	– Thấp
Phù hợp với	– Sản xuất đa dạng, yêu cầu độ chính xác cao, số lượng vừa và nhỏ.	– Sản xuất hàng loạt lớn, yêu cầu tốc độ và chi phí thấp.

Các loại máy phay cạnh

Có nhiều loại máy phay cạnh khác nhau, được phân loại dựa trên mức độ chuyên dụng và khả năng di động của chúng. Dưới đây là các loại máy phay cạnh phổ biến:

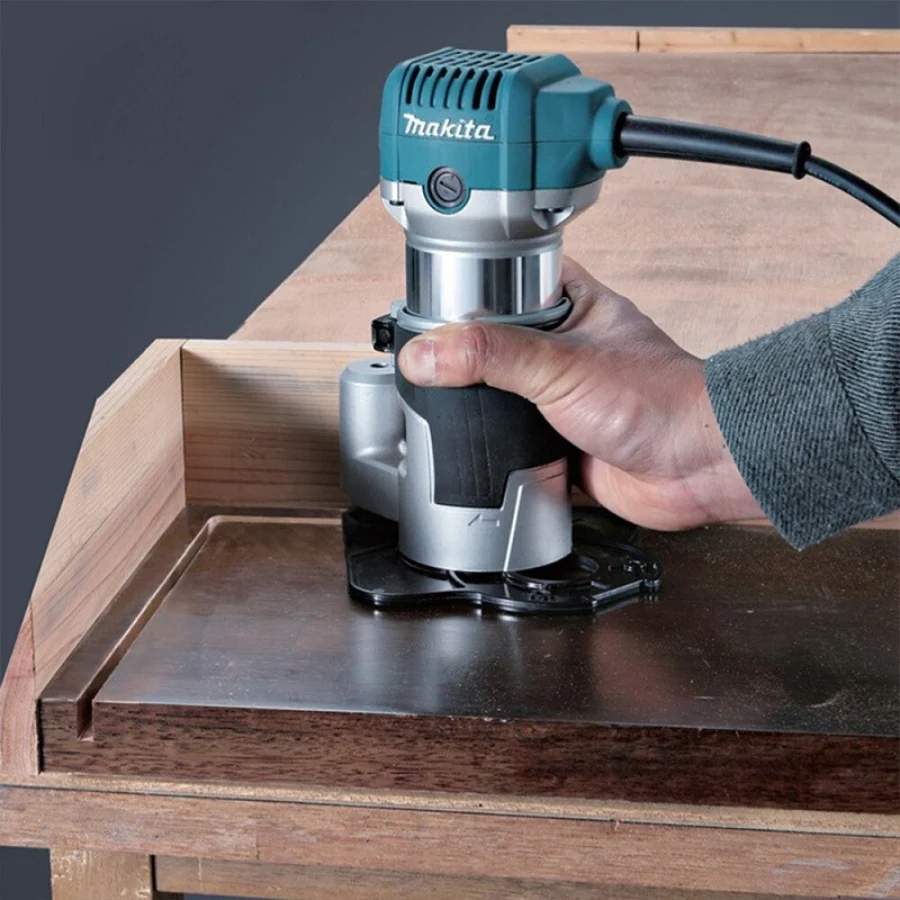

1/ Máy phay cạnh cầm tay: Đây là loại máy có kích thước nhỏ gọn, trọng lượng nhẹ, có thể cầm tay và di chuyển dễ dàng.

– Nguyên lý: Sử dụng một dao cắt nhỏ, thường là loại dao có lưỡi hợp kim, để loại bỏ bavia và tạo các cạnh vát hoặc bo tròn trên phôi.

– Ưu điểm:

+ Tính di động cao, cho phép gia công tại chỗ.

+ Giá thành thấp.

+ Dễ sử dụng.

– Ứng dụng: Thích hợp cho các công việc hoàn thiện cạnh sau khi cắt, loại bỏ bavia hoặc tạo các cạnh vát đơn giản trên vật liệu tấm, ống.

2/ Máy phay cạnh chuyên dụng: Đây là máy cố định, được thiết kế và chế tạo chỉ để thực hiện một số tác vụ phay cạnh nhất định.

– Nguyên lý: Phôi được đặt trên một bàn máy và máy sẽ di chuyển dao cắt hoặc bàn máy sẽ di chuyển phôi để phay cạnh.

– Ưu điểm:

+ Tốc độ làm việc rất nhanh, hiệu quả cao cho sản xuất hàng loạt.

+ Vận hành đơn giản, không yêu cầu kiến thức lập trình CNC.

– Ứng dụng: Các xưởng sản xuất hàng loạt, nơi cần phay cạnh với số lượng lớn và độ chính xác vừa phải.

3/ Máy phay CNC đa năng: Đây là các máy phay CNC 3 hoặc 4 trục thông thường.

– Nguyên lý: Máy sử dụng dao phay ngón hoặc dao phay chuyên dụng và lập trình đường chạy dao bám theo biên dạng của cạnh phôi.

– Ưu điểm:

+ Tính linh hoạt cao nhất, có thể thực hiện mọi loại hình gia công phay, không chỉ phay cạnh.

+ Độ chính xác rất cao, phù hợp cho các chi tiết đòi hỏi dung sai chặt chẽ.

– Ứng dụng: Các xưởng gia công đa dạng, nơi cần sự linh hoạt, độ chính xác cao và khả năng xử lý nhiều loại hình gia công khác nhau trên cùng một máy.

Kết luận:

– Trong khi máy phay cạnh chuyên dụng mang lại tốc độ và sự đơn giản, thì máy phay CNC đa năng lại cung cấp sự linh hoạt và độ chính xác vượt trội cho mọi tác vụ phay cạnh.

Quy trình phay cạnh trên máy CNC

Máy phay CNC cho phép tạo ra các cạnh hoàn hảo theo yêu cầu kỹ thuật. Dưới đây là các bước chi tiết của quy trình này:

1/ Chuẩn bị: Đây là bước quan trọng nhất.

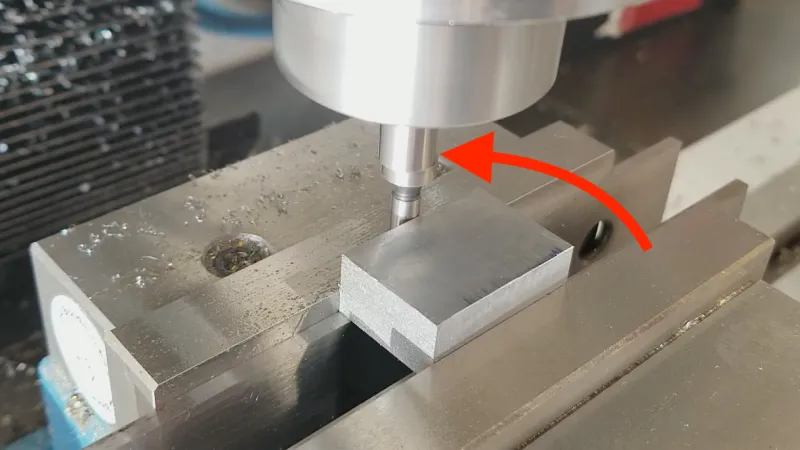

– Phôi cần được gá kẹp một cách vững chắc trên bàn máy bằng ê tô máy phay hoặc đồ gá chuyên dụng.

2/ Lựa chọn dao phay: Việc chọn dao phay phù hợp quyết định đến hình dạng của cạnh sau khi gia công.

– Dao phay ngón (End Mill): Dùng để phay thẳng cạnh, làm sạch và làm phẳng bề mặt.

– Dao phay vát (Chamfer Cutter): Dùng để tạo các cạnh vát (chamfer) với góc nghiêng chính xác.

– Dao phay cầu (Ball Mill): Dùng để tạo các cạnh bo tròn (radius).

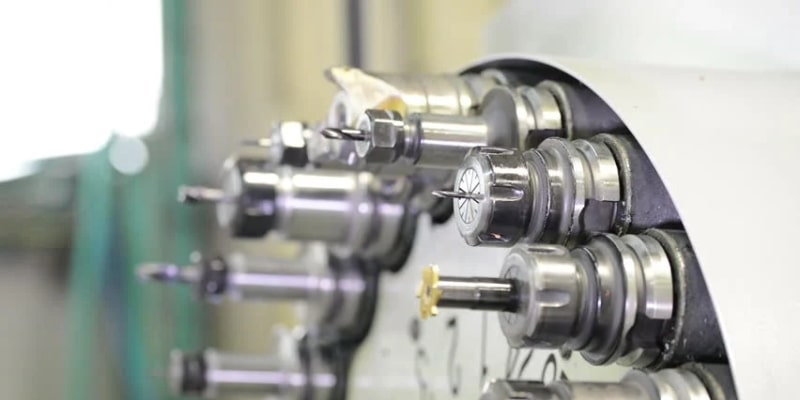

*Máy phay CNC sẽ tự động thay dao phay phú hợp với từng mục đích gia công.

>>> Xem thêm: Các loại đầu kẹp dao phay CNC

3/ Lập trình đường chạy dao: Đây là bước cốt lõi của quy trình CNC.

– Người lập trình sẽ sử dụng phần mềm CAM để tạo ra đường chạy dao.

– Chương trình sẽ tính toán tất cả các chuyển động của trục X, Y, Z để đảm bảo dao cắt bám sát đường viền của phôi một cách hoàn hảo.

4/ Thiết lập thông số cắt

– Sau khi lập trình, người vận hành sẽ thiết lập các thông số cắt phù hợp:

+ Tốc độ trục chính (Spindle Speed): Số vòng quay của dao cắt.

+ Bước tiến dao (Feed Rate): Tốc độ di chuyển của dao cắt.

+ Chiều sâu cắt (Depth of Cut): Lượng vật liệu được cắt trong mỗi lần đi dao.

5/ Thực hiện gia công: Khi mọi thứ đã sẵn sàng, máy CNC sẽ tự động thực hiện chương trình.

– Dao cắt sẽ di chuyển theo đường chạy dao đã lập trình, loại bỏ vật liệu để tạo ra cạnh với hình dạng mong muốn.

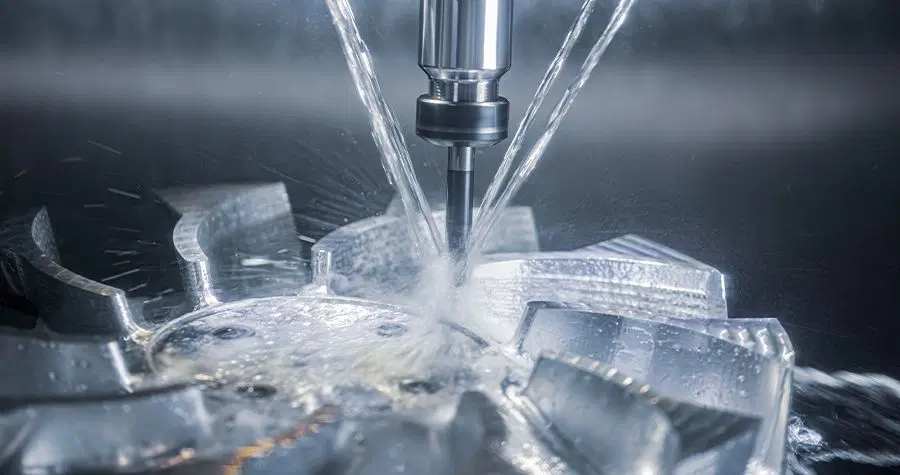

– Hệ thống làm mát sẽ được bật để giảm nhiệt, bôi trơn và cuốn phoi, giúp quá trình gia công diễn ra trơn tru.

Với máy phay CNC, quy trình này diễn ra hoàn toàn tự động và có thể được lặp lại hàng nghìn lần với độ chính xác cao, đảm bảo chất lượng đồng đều cho mọi sản phẩm.

Ứng dụng của phay cạnh

Phay cạnh là một nguyên công quan trọng với nhiều ứng dụng thực tế trong sản xuất, không chỉ để nâng cao tính thẩm mỹ mà còn để cải thiện chức năng và an toàn của sản phẩm. Dưới đây là các ứng dụng phổ biến của phay cạnh trong các ngành công nghiệp:

1/ Gia công kim loại và chế tạo máy

– Loại bỏ bavia và làm sạch cạnh: Phay cạnh giúp loại bỏ hoàn toàn các khuyết tật này, tạo ra các cạnh sạch và mịn.

– Tạo cạnh vát để hàn: Cạnh vát giúp mối hàn ngấu sâu hơn, tăng độ bền và chất lượng mối nối.

– Tạo cạnh lắp ráp giúp quá trình lắp ráp diễn ra dễ dàng và nhanh chóng hơn.

2/ Ngành mộc và sản xuất nhựa

– Tăng tính thẩm mỹ giúp sản phẩm trông mềm mại, đẹp mắt và chuyên nghiệp hơn.

– Phay cạnh bo tròn giúp loại bỏ rủi ro này, đặc biệt quan trọng với đồ nội thất, đồ chơi trẻ em.

3/ Sản xuất đồ gá và khuôn mẫu

– Phay cạnh vát trên các chi tiết đồ gá và khuôn mẫu giúp các bộ phận khớp vào nhau dễ dàng và chính xác hơn, giảm thiểu sai sót trong quá trình sản xuất.

– Cạnh vát hoặc bo tròn giúp giảm tập trung ứng suất, làm tăng độ bền của chi tiết khi chịu tải.

Phay cạnh là một nguyên công quan trọng và cần thiết. Máy phay CNC đa năng hoàn toàn có thể thực hiện phay cạnh với độ chính xác và tính linh hoạt vượt trội. Mặc dù các máy phay cạnh chuyên dụng có thể nhanh hơn và rẻ hơn, nhưng máy phay CNC vẫn là lựa chọn tối ưu cho các xưởng gia công cần sự linh hoạt, độ chính xác cao và khả năng xử lý nhiều loại hình gia công khác nhau trên cùng một máy.
