Robot hàn hồ quang là một loại robot hàn tự động mang lại hiệu suất, chất lượng và độ đồng nhất vượt trội. Thiết bị này được sử dụng rộng rãi trong các ngành công nghiệp đòi hỏi độ chính xác cao như: sản xuất ô tô, xe máy, điện tử, gia công tấm, kết cấu thép và máy nông nghiệp.
Nhờ khả năng làm việc liên tục, độ chính xác lặp lại cao (±0.08 mm) và công nghệ thông minh (giảm bắn tóe tới 80%), robot hàn hồ quang không chỉ đẩy nhanh tiến độ sản xuất mà còn tối ưu hóa chi phí vận hành và nâng cao chất lượng mối hàn thành phẩm.
Nội dung bài viết
- 1 Điểm nổi bật của robot hàn hồ quang ER8
- 2 Robot hàn hồ quang ER8 làm được gì?
- 3 Thông số Robot hàn hồ quang ER8-1450-HW
- 4 Cấu hình của robot hàn hồ quang ER8
- 5 Ứng dụng của Robot hàn ER8-1450-HW
- 6 Nguồn hàn thông minh EC 350iL
- 7 Giá robot hàn hồ quang ER8-1450-HW
- 8 VNTECH – Đơn vị cung cấp robot hàn tại Việt Nam
Điểm nổi bật của robot hàn hồ quang ER8
Robot hàn hồ quang là mẫu cánh tay robot được tối ưu hóa chuyên dụng cho ứng dụng hàn, đảm bảo hiệu suất và độ tin cậy cao.
– Độ chính xác và tốc độ vượt trội:
+ Tốc độ làm việc cao hơn 20 – 40% so với các thương hiệu cùng phân khúc.
– Thiết kế chuyên dụng:
+ Các gói chức năng hàn hồ quang, phần mềm mô phỏng trên máy tính, giải pháp lập trình nhanh và giải pháp dò đường hàn được phát triển chuyên biệt cho ứng dụng hàn.
– Dễ dàng sử dụng: Dễ dàng cài đặt tham số và có thiết bị lập trình cầm tay trực quan.
– Cấu hình đồng bộ:
+ Cánh tay Robot công nghiệp: Tải trọng 8 Kg, Tầm với 1450 mm, 6 trục.
+ Tủ điều khiển Robot ERC-S-E5SB: Hỗ trợ nhiều chuẩn kết nối công nghiệp như: PROFIBUS, PROFINET, CANopen, DeviceNET, CC-Link, EtherNET IP.
+ Thiết bị lập trình cầm tay: Màn hình cảm ứng lớn, trực quan, các chức năng thông dụng được cài đặt thành phím cứng giúp lập trình nhanh chóng.
Robot hàn hồ quang ER8 làm được gì?
Robot hàn hồ quang ER8-1450-HW được thiết kế chuyên dụng để thực hiện các ứng dụng hàn hồ quang công nghiệp. Robot này có thể thực hiện những công việc chính:
– Thực hiện Hàn hồ quang: Robot thực hiện quy trình hàn một cách tự động, chính xác và ổn định.
– Gia công các chi tiết phức tạp: Là một cánh tay robot 6 trục (6 bậc tự do), robot ER8-1450-HW có khả năng mô phỏng chuyển động tay người.
=> Giúp tiếp cận và hàn các chi tiết ở nhiều góc độ, vị trí khác nhau trong tầm với 1450 mm.
– Đảm bảo chất lượng và độ đồng nhất:
+ Với độ chính xác lặp lại rất cao (±0.08mm), robot đảm bảo đường hàn đạt chất lượng đồng nhất, giảm thiểu lỗi và phế phẩm.
– Hàn tốc độ cao: Tốc độ làm việc của robot hàn hồ quang được đánh giá là vượt trội.
+ Cao hơn khoảng 20 – 40% so với các thương hiệu cùng phân khúc.
– Tối ưu hóa quy trình hàn: Robot được hỗ trợ bởi các tính năng và phần mềm chuyên dụng như:
+ Các gói chức năng hàn hồ quang.
+ Phần mềm mô phỏng trên máy tính.
+ Giải pháp lập trình nhanh.
+ Giải pháp dò đường hàn.
>>> Xem thêm: Máy Hàn Robot Kết Cấu Thép LDR7 (7 Trục)
Thông số Robot hàn hồ quang ER8-1450-HW
Dưới đây là các thông số chính của mẫu Robot hàn hồ quang ER8-1450-HW:
| Model | ER8-1450-HW | |
| Tầm với cánh tay | 1450 mm | |
| Tải trọng làm việc | 8 Kg | |
| Độ chính xác lặp lại | 0.08 mm | |
| Khối lượng cánh tay | 170 Kg | |
| Nguồn điện đầu vào | 380VAC (-15% ~ +10%) | |
| Tốc độ quay của các trục (º/s) | Trục 1 | 240 |
| Trục 2 | 240 | |
| Trục 3 | 260 | |
| Trục 4 | 440 | |
| Trục 5 | 400 | |
| Trục 6 | 700 | |
| Mô- men xoắn cho phép | Trục 4 | 15.5 Nm |
| Trục 5 | 15.5 Nm | |
| Trục 6 | 6.3 Nm | |
Cấu hình của robot hàn hồ quang ER8
Một bộ thiết bị chính của Robot hàn hồ quang bao gồm:
| 1/ Cánh tay Robot công nghiệp
|
– Tải trọng làm việc: 8 Kg
– Tầm với 1450 mm – Số trục: 06 – Độ chính xác vị trí lặp lại = 0.08 mm |
| 2/ Tủ điều khiển Robot ESTUN
|
– Model: ERC-S-E5SB
– Kích thước tủ: 620x550x750 mm – Chuẩn kết nối: PROFIBUS*, PROFINET*, CANopen, DeviceNET*, CC-Link*, EtherNET IP* – Hỗ trợ theo dõi các tham số trực tiếp trên phần mềm máy tính – Khối lượng tủ: 120Kg |
| 3/ Thiết bị lập trình cầm tay
|
– Thao tác trên màn hình cảm ứng và nút nhấn
– Thiết kế màn hình hiển thị lớn, và trực quan – Các chức năng thông dụng được cài đặt thành phím cứng, giúp việc lập trình dễ dàng và nhanh chóng. |
Các thiết bị cấu thành chính:
| STT | TÊN THIẾT BỊ | THƯƠNG HIỆU | XUẤT XỨ |
| 1 | Bộ điều khiển Robot | ESTUN | China |
| 2 | Driver | ESTUN | China |
| 3 | Động cơ servo | ESTUN | China |
| 4 | Cánh tay Robot (cơ cấu cơ khí- đúc) | ESTUN | China |
| 5 | Bo mạch an toàn, Bo mạch Phanh | ESTUN | China |
| 6 | Phần mềm điều khiển | ESTUN | China |
Ứng dụng của Robot hàn ER8-1450-HW
Robot hàn hồ quang ER8 được sử dụng rộng rãi trong các ngành sản xuất như: sản xuất ô tô, xe máy, điện tử, gia công tấm, kết cấu thép, máy nông nghiệp, tủ bảng và cơ khí chuồng trại.
Nguồn hàn thông minh EC 350iL
Đi kèm với cánh tay robot hàn hồ quang là một nguồn hàn thông minh của ESTUN:
– Model: EC 350iL
– Thương hiệu: ESTUN
– Xuất xứ: Trung Quốc
1/ Đặc điểm nổi trội:
– EC 350iL là model máy hàn hiệu suất cao, bề mặt mối hàn đẹp, giảm bắn tóe, giúp giảm nhân công vệ sinh sau hàn.
– Máy được trang bị CPU điều khiển xử lý tín hiệu tốc độ cao giúp:
+ Nhận biết, điều chỉnh chính xác quá trình chuyển dịch kim loại khi hàn hồ quang.
+ Giảm bắn tóe tới 80% so với nguồn hàn thường.
+ Giảm ảnh hưởng nhiệt tới mối hàn ít hơn 10~20%
– Cấp bảo vệ IP23S giúp máy làm việc ổn định lâu dài cả trong những điều kiện khắc nghiệt
– Chức năng cài đặt và lưu trữ quy trình hàn
– Công nghệ điều khiển số và chống nhiễu điện.
– Thiết kế đảm bảo đầu ra thông số hàn luôn ổn định kể cả trong những điều kiện khắc nghiệt.
2/ Thông số kỹ thuật thiết bị:
| Điện áp đầu vào | 3 pha, 380V, 50/60Hz |
| Bộ điều khiển | Kỹ thuật số Full Digital |
| Công suất hiệu dụng | 12.7 KVA |
| Hiệu suất | 60% @350A |
| Dòng hàn / Hiệu điện thế hàn | 40A/14V ~ 350A/40V |
| Đường kính dây sử dụng | 0.8 / 1.0 / 1.2 mm |
| Tiêu chuẩn bảo vệ | IP23S |
| Cấp cách điện | H |
| Giao tiếp với Robot | CANopen |
| Kích thước máy | 660 x 320 x 560 mm |
| Khối lượng máy | 55 kg |

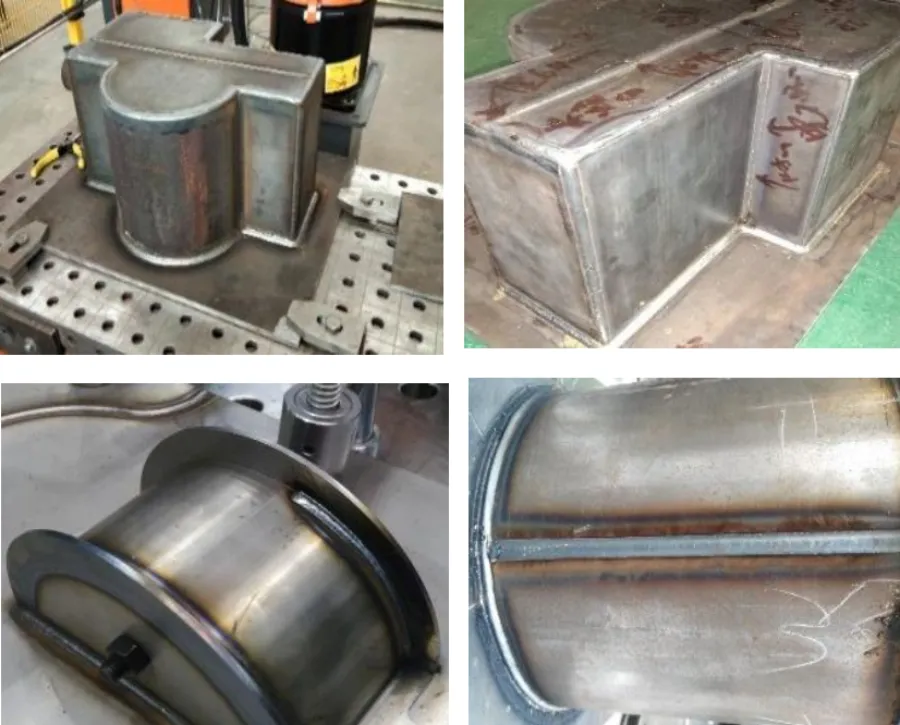

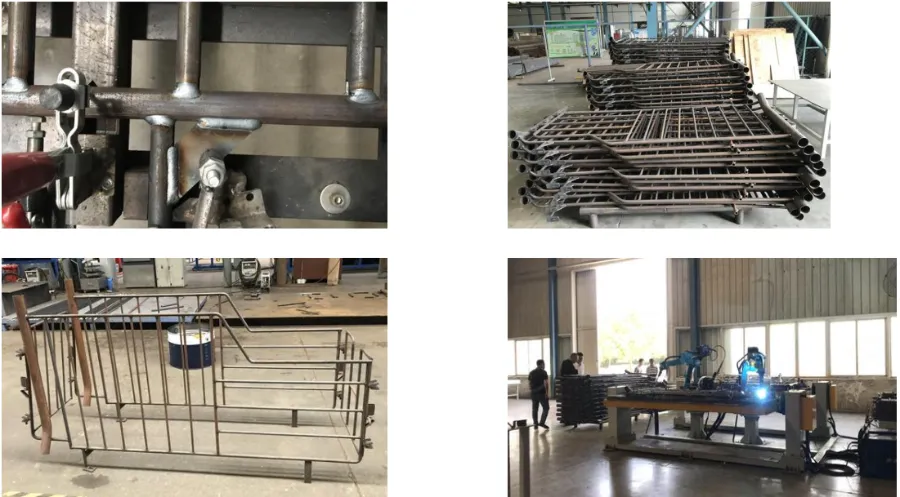

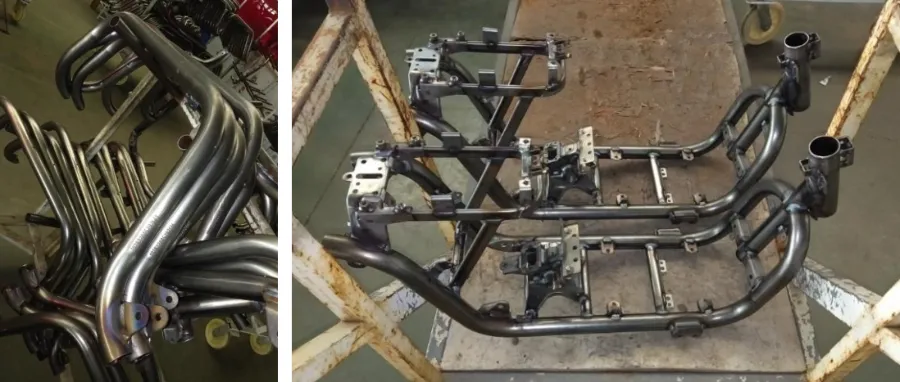

3/ Một số ứng dụng thực tế của nguồn hàn ESTUN EC350S:
Đầu tư vào hệ thống Robot hàn hồ quang ER8-1450-HW là một bước đi chiến lược, định hình tương lai sản xuất của doanh nghiệp Quý khách hàng. Với khả năng đạt độ chính xác lặp lại ±0.08$ mm, tốc độ làm việc vượt trội, cùng công nghệ giảm bắn tóe đến 80%, hệ thống này không chỉ tối ưu hóa năng suất mà còn nâng cao chất lượng mối hàn lên tầm cao mới.
Giá robot hàn hồ quang ER8-1450-HW
| STT | TÊN THIẾT BỊ | SL | Đơn giá (VNĐ) | Thành tiền (VNĐ) |
| 1 | ROBOT HÀN HỒ QUANG
– Model: ER8-1450-HW – Thương hiệu: ESTUN – Tầm với: 1,450 mm – Tải trọng cánh tay: 8kg – Độ chính xác lặp lại: ±0.08mm |
01 bộ | 390,000,000 | 390,000,000 |
| 2 | NGUỒN HÀN ROBOT
– Model: EC350iL – Thương hiệu: ESTUN – Dòng hàn hiệu dụng: 350A – Công nghệ giảm bắn tóe đến 80%. |
|||
| TỔNG CỘNG |
390,000,000 |
|||
*Bảng giá trên chỉ mang tính chất tham khảo, giá robot hàn hồ quang ER8 sẽ biến động theo thời gian, cấu hình và tính năng tùy chọn của khách hàng.
VNTECH – Đơn vị cung cấp robot hàn tại Việt Nam
Chúng tôi cam kết cung cấp thiết bị mới 100%, kèm theo thời gian bảo hành 12 tháng. Và đặc biệt, giá đã bao gồm toàn bộ chi phí vận chuyển, lắp đặt và chuyển giao công nghệ tại nhà máy của Quý khách.
Là đơn vị cung cấp giải pháp Robot hàn tự động và cánh tay robot uy tín tại Việt Nam, VNTECH cam kết mang đến những hệ thống robot hàn chất lượng cao (bao gồm cả giải pháp hàn Laser và Robot Hàn ABB, robot hàn ESTUN), được thiết kế riêng cho các ngành công nghiệp đòi hỏi khắt khe như: sản xuất ô tô và kết cấu thép.
Liên hệ với VNTECH để được tư vấn chuyên sâu, nhận báo giá chi tiết và bắt đầu hành trình tự động hóa với công nghệ robot hàn tiên tiến nhất.
