Trong ngành cơ khí chính xác, tốc độ và hiệu quả gia công là yếu tố then chốt quyết định năng lực sản xuất và tính cạnh tranh của doanh nghiệp. Để đáp ứng nhu cầu này, máy tiện nhiều dao GT260V đã ra đời như một giải pháp đột phá. Khác với máy tiện truyền thống chỉ dùng một dao cho mỗi nguyên công, máy tiện nhiều dao cho phép thực hiện nhiều thao tác cắt gọt đồng thời, rút ngắn đáng kể thời gian chu kỳ và tăng cường năng suất vượt trội.
Nội dung bài viết
Máy tiện nhiều dao là gì?
Máy tiện nhiều dao là máy tiện CNC với nhiều ổ dao/tháp dao được thiết kế để sử dụng đồng thời hoặc luân phiên nhiều dao cắt khác nhau trên cùng một chi tiết trong một chu trình gia công. Thay vì phải dừng máy để thay đổi dao, máy tiện nhiều dao GT260V có thể tự động chuyển đổi giữa các dao, thậm chí là gia công nhiều vị trí cùng lúc nhờ đầu dao phụ.
Lợi ích của máy tiện nhiều dao GT260V
– Nhờ sử dụng nhiều dao cắt đồng thời nên không cần dừng máy để thay dao.
=> Tút ngắn đáng kể thời gian gia công cho mỗi chi tiết.
– Có thể thực hiện các nguyên công khác nhau trên cùng một chi tiết, nhân đôi năng suất.
– Với khả năng thay dao tự động, máy có thể hoạt động liên tục trong thời gian dài, tối đa hóa thời gian vận hành.
– Hệ thống điều khiển CNC tiên tiến đảm bảo mọi chuyển động của dao và phôi chính xác cao.
– Có thể tự động bù trừ độ mòn của dao, giúp duy trì độ chính xác gia công.
– Máy tiện nhiều dao có thể đảm nhiệm công việc của nhiều máy tiện đơn lẻ, giúp giải phóng không gian quý giá trong nhà xưởng.
– Chất lượng bề mặt và độ chính xác cao giúp giảm nhu cầu gia công xử lý lại sản phẩm sau này.
– Đài dao chứa nhiều loại dao khác nhau (tiện ngoài, tiện trong, khoan, ren, phay, v.v.).
– Dễ dàng thay đổi chương trình gia công, giúp máy đáp ứng tốt cả các đơn hàng nhỏ lẻ.
– Mức độ tự động hóa cao giúp giảm thiểu sự can thiệp của con người vào khu vực cắt, tăng cường an toàn lao động.
>>> Xem thêm máy tiện CNC hiện đại:
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Tiện Ngang CNC Cỡ Lớn ATB300E, ATB500, ATB600E
- Máy Tiện Mini CNC SUPER SP28

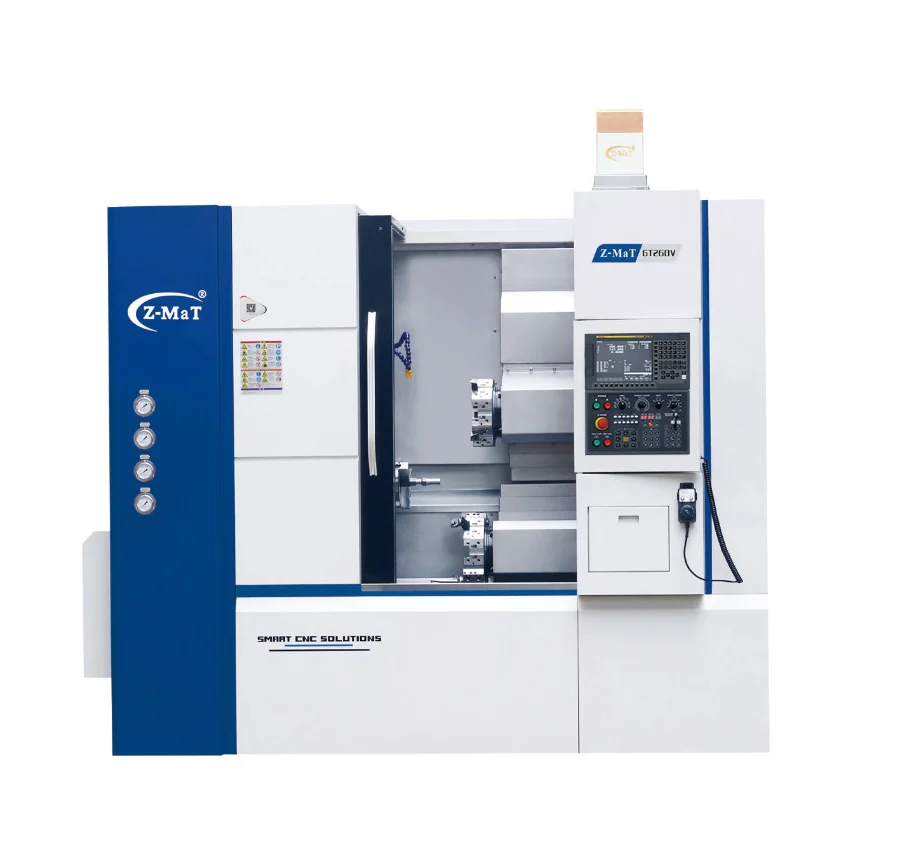

Máy tiện nhiều dao GT260V
Máy tiện CNC 2 tháp dao GT260V là một mẫu máy phổ biến được thiết kế để nâng cao năng lực sản xuất, đặc biệt phù hợp với điều kiện nhà xưởng tại Việt Nam nhờ kích thước nhỏ gọn.
Đặc điểm nổi bật
– Hiệu suất cao:
+ Giảm thời gian chu trình gia công từ 40% đến 80% nhờ hệ thống 2 tháp dao hoạt động đồng thời.
+ Cho phép gia công cả đường kính ngoài (OD) và đường kính trong (ID) một cách đồng bộ.
– Thiết kế vững chắc:
+ Thân máy nặng, đúc nguyên khối, đảm bảo độ cứng vững và ổn định cao.
+ Giường máy nghiêng 90 độ giúp phân bổ nhiệt đều và tăng cường hiệu quả gia công liên tục.
+ Hệ thống dẫn hướng tuyến tính con lăn trụ và vít me bi đường kính lớn góp phần vào độ chính xác cao.
– Trục chính: Dễ dàng thay thế và phù hợp với các ứng dụng tốc độ cao.

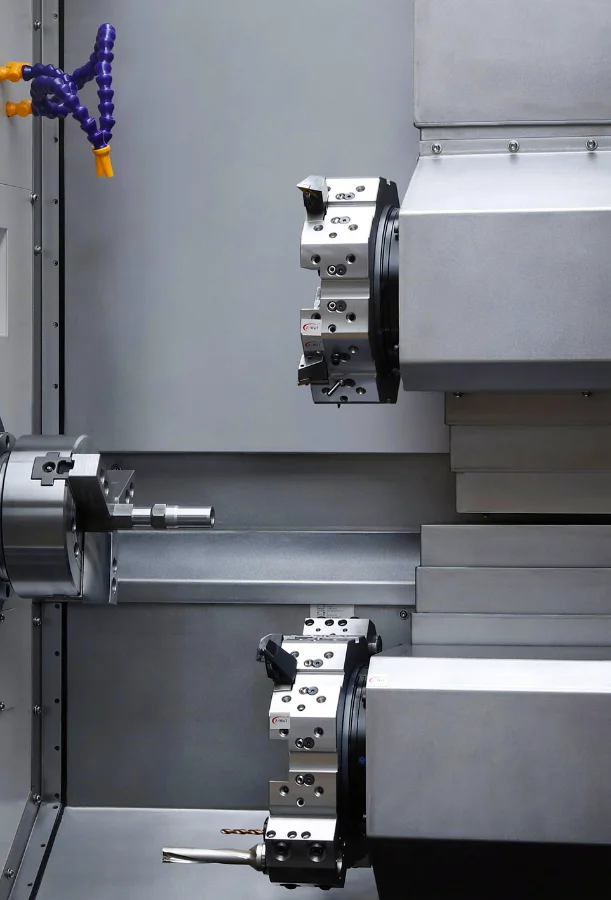

– Tháp dao servo:
+ Tháp dao sử dụng động cơ servo giúp thay đổi công cụ nhanh chóng.
+ Thời gian thay dao cạnh nhau chỉ 0.39s cho tháp 8 dao.
+ Giảm đáng kể thời gian không sản xuất.
– Hệ thống điều khiển:
+ Tích hợp liền mạch với hệ thống điều khiển hai kênh, nhân đôi năng suất và mở rộng đáng kể khả năng gia công của máy.
+ Có các tùy chọn hệ thống điều khiển như Siemens 828D và Fanuc oi TF plus.
Công suất và kích thước
– Đường kính tiện qua băng: Ø580mm.
– Chiều dài phôi tối đa: 340 mm.
– Lỗ trục chính: Ø62mm, đường kính lỗ thông: Ø52mm.
– Hành trình trục X1/Z1: 160/340mm.
– Kích thước tổng thể (Dài × Rộng × Cao): 3250 × 1850 × 2500 mm.
Tính năng tiện lợi
– Hệ thống bôi trơn tự động trung tâm.
– Bảng điều khiển có thể điều chỉnh góc độ.
– Bồn chứa phoi lớn dễ dàng loại bỏ phoi.
– Đèn làm việc, đèn báo động ba màu, hệ thống làm mát tự động.
Máy tiện nhiều dao GT260V đáp ứng nhu cầu của các nhà sản xuất, mang lại sự kết hợp giữa độ tin cậy, độ chính xác và hiệu quả cao, giúp cải thiện khả năng cạnh tranh trong sản xuất.

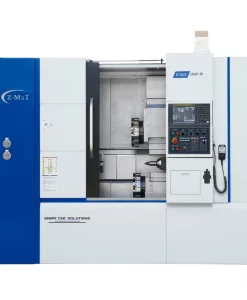

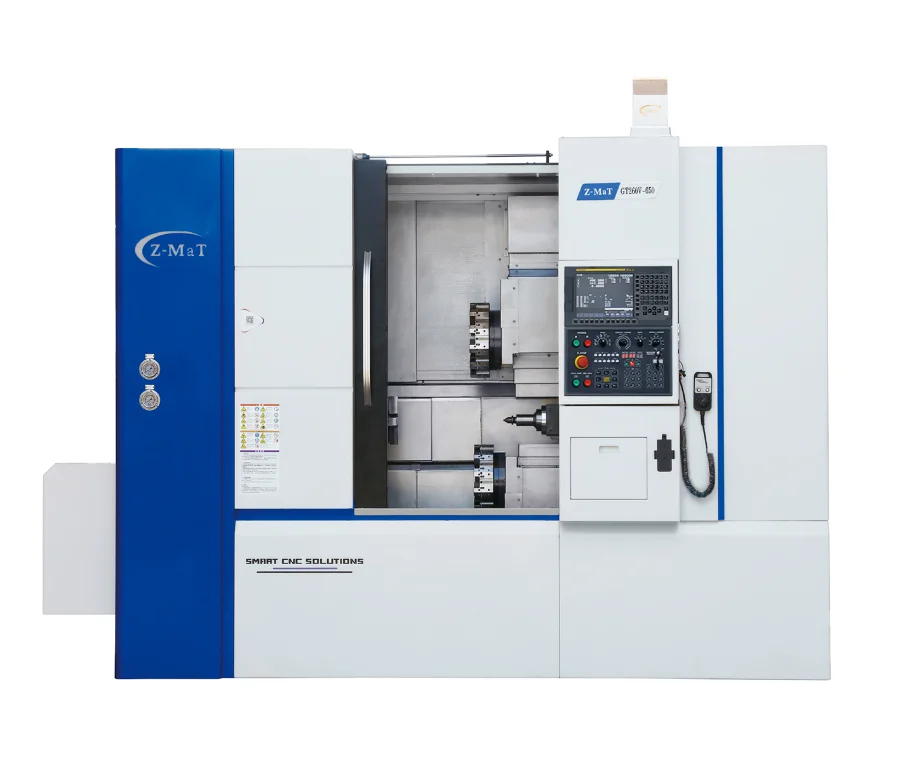

Máy tiện đa tháp dao GT260V-650
Máy tiện đa tháp dao GT260V-650 là một trung tâm tiện 2 tháp dao, được thiết kế để tăng cường đáng kể năng suất nhờ hệ thống đa tháp dao độc đáo của nó. Đây là một giải pháp mạnh mẽ và hiệu quả cho các nhu cầu gia công hiện đại.
Các đặc điểm nổi bật:
– Hệ thống 2 tháp dao:
+ Máy được trang bị 2 tháp dao.
+ Thực hiện các thao tác tiện đồng thời trên cùng một phôi.
=> Nhân đôi năng suất và giảm thời gian chu trình gia công.
– Máy sử dụng mâm cặp 8 inch, với tốc độ trục chính đạt 4000/3200 vòng/phút.
=> Đảm bảo khả năng gia công nhanh và hiệu quả.
– Được trang bị động cơ servo chính 11/15kW, cung cấp đủ sức mạnh để xử lý các vật liệu khác nhau.
– Kết cấu chắc chắn:
+ Thân máy đúc nguyên khối, đảm bảo độ cứng vững và ổn định vượt trội.
+ Hệ thống dẫn hướng tuyến tính con lăn trụ chuyển động trơn tru và chính xác trên các trục.
+ Vít me bi đường kính lớn góp phần vào độ chính xác cao và tuổi thọ lâu dài của máy.
– Hệ thống điều khiển kênh đôi:
+ Giúp tối ưu hóa hoạt động của 2 tháp dao.
+ Nâng cao năng suất và mở rộng khả năng gia công của máy.
– Tháp dao thay đổi dụng cụ tốc độ cao, giảm thiểu thời gian chờ và tăng hiệu quả sản xuất.
– Giường máy nghiêng 90 độ vững chắc, thoát phoi dễ dàng.
– Phần đế máy được đúc đặc, có kích thước lớn, mang lại khả năng chống rung hiệu quả.
Máy tiện đa tháp dao GT260V-650 là một giải pháp đáng tin cậy, hiệu quả cho các nhà máy muốn nâng cao năng suất và độ chính xác trong sản xuất.
Thông số kỹ thuật máy tiện nhiều dao
| Mục | GT260V | GT260V – 650 |
| Kích thước đầu kẹp (inch) | 8″ | 8″ |
| Đường kính xoay trên giường (mm) | Φ580 | Φ580 |
| Chiều dài phôi tối đa (mm) | 340 | 650 |
| Đường kính đu trên slide (mm) | Φ200 | Φ200 |
| Lỗ trục chính (mm) | Φ62, *Φ75 | Φ62, *Φ75 |
| Đường kính lỗ xuyên qua (mm) | Φ52, *Φ65 | Φ52, *Φ65 |
| Kiểu trục chính | A2-6, *A2-8 | A2-6, *A2-8 |
| Tốc độ trục chính (vòng/phút) | 4000, *3200 | 4000, *3200 |
| Công suất trục chính (kW) | 15 | 15 |
| Hành trình trục X1 (mm) | 160 | 160 |
| Hành trình trục Z1 (mm) | 340 | 650 |
| Hành trình trục X2 (mm) | 160 | 160 |
| Hành trình trục Z2 (mm) | 340 | 650 |
| Tốc độ trục X1/Z1 (m/phút) | 25 | 20 |
| Tốc độ trục X2/Z2 (m/phút) | 25 | 20 |
| Tháp dao 1 | 8 | 8 |
| Tháp dao 2 | 8 | 8 |
| Kích thước chuôi dao OD (mm) | 25×25 | 25×25 |
| Kích thước thanh khoan (mm) | Φ40 | Φ40 |
| Loại đuôi trục | Không có | SST |
| Độ côn của ống đuôi | Không có | MT4 |
| Hành trình ụ sau (mm) | Không có | 550 |
| Độ nghiêng giường | 90° | 90° |
| Loại đường dẫn | Chuyển động tuyến tính | |
| Công suất điện (kVA) | 20 | 25 |
| Kích thước (D x R x C) | 2760×1850×2500 | 3250×1850×2500 |
| Cân nặng (Kg) | 6900 | 8800 |
Ứng dụng của máy tiện CNC đa tháp dao
Máy tiện CNC đa tháp dao đóng vai trò quan trọng trong nhiều ngành công nghiệp nhờ khả năng gia công phức tạp, chính xác và năng suất cao. Dưới đây là những ứng dụng cụ thể của chúng trong công nghiệp hiện nay:
1/ Công nghiệp ô tô:
– Gia công linh kiện động cơ: trục khuỷu, trục cam, pít-tông, ống lót.
– Chi tiết hộp số và hệ thống truyền động: Tiện các bánh răng, trục, vỏ hộp số với độ chính xác cao.
– Linh kiện phanh và hệ thống treo: Chế tạo đĩa phanh, tang trống, các loại trục và bạc lót.
– Phụ tùng khác: bu lông, đai ốc, khớp nối, van…
2/ Công nghiệp hàng không vũ trụ:
– Linh kiện động cơ turbine: cánh quạt turbine, vỏ động cơ, các bộ phận chịu nhiệt.
– Cấu trúc và khung máy bay: Sản xuất các giá đỡ, khớp nối và các thành phần cấu trúc khác.
– Hệ thống thủy lực và khí nén: Chế tạo các bộ phận van, xi lanh, đầu nối.
3/ Công nghiệp thiết bị y tế:
– Dụng cụ phẫu thuật: Sản xuất các dụng cụ nhỏ, tinh xảo như dao mổ, kẹp, kéo.
– Thiết bị cấy ghép (Implant): Gia công vít xương, tấm nẹp, khớp giả, đòi hỏi độ chính xác tuyệt đối và vật liệu sinh học đặc biệt.
– Linh kiện thiết bị nha khoa: Chế tạo các bộ phận nhỏ cho khoan nha khoa, tay khoan.
4/ Công nghiệp điện tử và bán dẫn:
– Đầu nối và adapter: Sản xuất các loại đầu nối, khớp nối chính xác cao cho bảng mạch điện tử và các thiết bị khác.
– Linh kiện cảm biến và vi mạch: Gia công các chi tiết nhỏ, phức tạp với dung sai cực nhỏ.
5/ Các ngành công nghiệp khác:
– Sản xuất máy móc chung: Chế tạo các trục, bánh răng, bạc đạn, ống lót, khớp nối cho nhiều loại máy móc công nghiệp.
– Năng lượng: Gia công các bộ phận cho tua-bin (gió, thủy điện), các linh kiện trong ngành dầu khí như phụ kiện đường ống, khớp nối chịu áp lực cao.
– Đồ gia dụng và thiết bị tiêu dùng: Sản xuất các chi tiết kim loại cho các sản phẩm đòi hỏi độ bền và độ chính xác.
– Sản xuất hàng loạt: Đặc biệt phù hợp cho các nhà máy cần sản xuất số lượng lớn các chi tiết giống nhau với yêu cầu chất lượng cao và thời gian chu trình ngắn.
Máy tiện nhiều dao (đa tháp dao) đã và đang là một trong những công nghệ cốt lõi, không thể thiếu trong nền công nghiệp hiện đại. Với khả năng tích hợp nhiều công cụ và trục chính, chúng không chỉ mang lại năng suất vượt trội mà còn đảm bảo độ chính xác cao cho những chi tiết phức tạp nhất.
