Máy tiện mini CNC là loại máy gia công chính xác được thiết kế với kích thước nhỏ gọn, phù hợp cho các không gian hạn chế như xưởng sản xuất nhỏ, trung tâm nghiên cứu phát triển hoặc các ứng dụng gia công chi tiết nhỏ đòi hỏi độ chính xác cao.
Nội dung bài viết
Điểm nổi bật của máy tiện mini CNC
Các máy tiện CNC cỡ nhỏ được thiết kế để mang lại hiệu suất gia công vượt trội trong một không gian nhỏ:
– Độ chính xác siêu cao:
+ Với độ đảo trục chính rất thấp (≤2μm) đảm bảo các chi tiết gia công có dung sai chặt chẽ và chất lượng bề mặt mịn màng.
– Thiết kế nhỏ gọn:
+ Kích thước tổng thể của máy được tối ưu hóa để tiết kiệm không gian lắp đặt.
+ Dễ dàng tích hợp vào các xưởng có diện tích hạn chế.
– Hệ thống loại bỏ phoi một cách trơn tru và hiệu quả, duy trì môi trường làm việc sạch sẽ và ổn định.
– Trục chính chất lượng cao:
+ Sử dụng ống kẹp lò xo tích hợp giúp giảm rung động và tăng độ chính xác.
+ Động cơ trục chính servo mạnh mẽ.
– Linh kiện cao cấp: thanh dẫn hướng tuyến tính Bosch Rexroth, vít me bi THK,… đảm bảo chuyển động chính xác và độ bền lâu dài.
– Bàn dao dạng Gang cho phép thay dao nhanh chóng và tối ưu hóa không gian làm việc.
>>> Xem thêm máy tiện CNC khác:
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Tiện Ngang CNC ATB300E, ATB500, ATB600E
Các mẫu máy tiện mini CNC SUPER SP28 và SUPER P30H là những ví dụ điển hình mang lại độ chính xác cao trong một thiết kế tiết kiệm không gian.

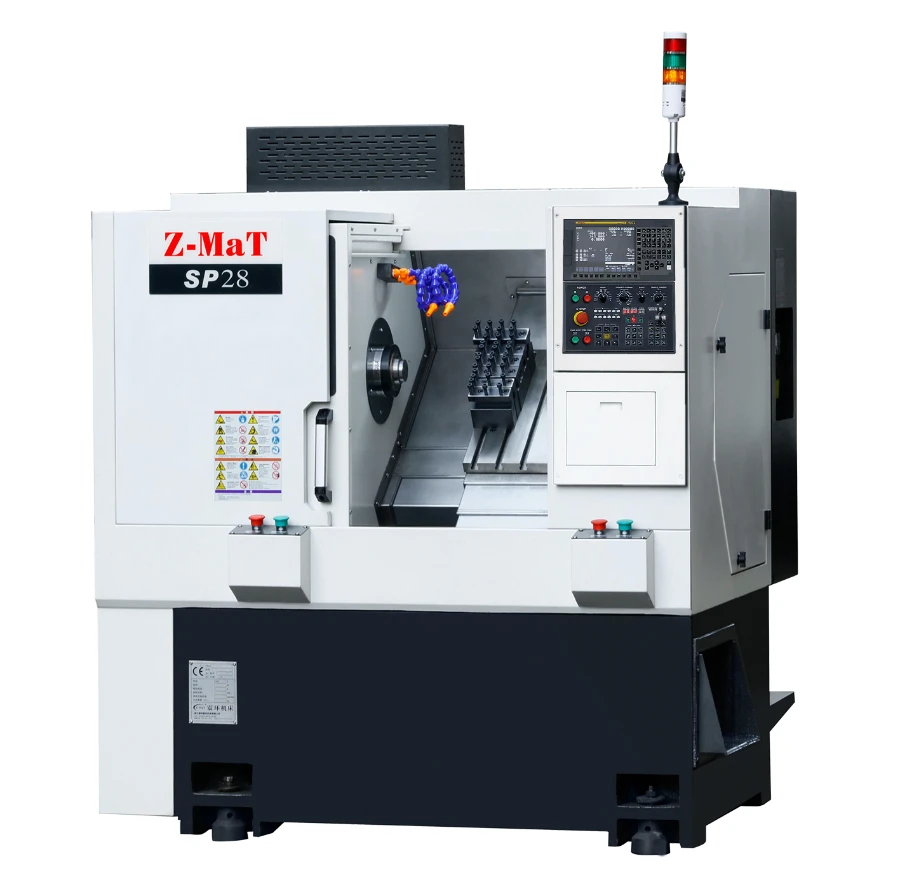

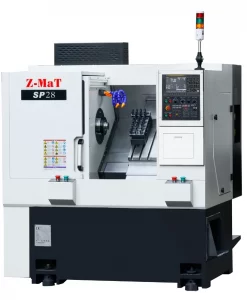

Máy tiện CNC mini SUPER SP28
Máy tiện mini CNC SUPER SP28 lý tưởng cho các ứng dụng gia công chi tiết nhỏ, phức tạp,… Máy nổi bật với thiết kế nhỏ gọn, dễ dàng tích hợp vào nhiều không gian làm việc khác nhau, từ xưởng sản xuất đến phòng thí nghiệm.
– Độ chính xác vượt trội đảm bảo bề mặt chi tiết gia công cực kỳ mịn và dung sai chặt chẽ.
– Trang bị động cơ trục chính servo mạnh mẽ.
– Sử dụng ống kẹp lò xo tích hợp giúp giảm thiểu rung động, tăng cường độ chính xác khi kẹp phôi.
– Khả năng thải phoi hiệu quả, giúp duy trì môi trường làm việc sạch sẽ và ổn định.
– Sử dụng các thành phần cao cấp đảm bảo chuyển động chính xác và độ bền lâu dài.
– Bàn dao dạng Gang cho phép thay dao nhanh chóng và tối ưu hóa không gian làm việc.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 5000 vòng/phút.
- Đường kính gia công tiêu chuẩn: Ø300mm.
- Công suất động cơ servo chính: 3.7/5.5 kW.
- Đường kính văng tối đa qua băng máy: Φ300mm.
- Đường kính văng tối đa qua bàn trượt: Φ140mm.
- Đường kính lỗ trục chính: Ø37mm (tùy chọn Ø48mm).
- Đường kính thanh kẹp thủy lực (bar diameter capacity of hyd. collet): Ø29mm (tùy chọn Ø40mm).
- Hành trình trục X/Z: 290mm / 180mm.
- Tốc độ chạy dao nhanh X/Z: 28 m/phút.
- Bàn dao: Dạng Gang với 4-7 vị trí.
- Kích thước: 1580 × 1530 × 1650 mm.
- Trọng lượng: 2200 kg.

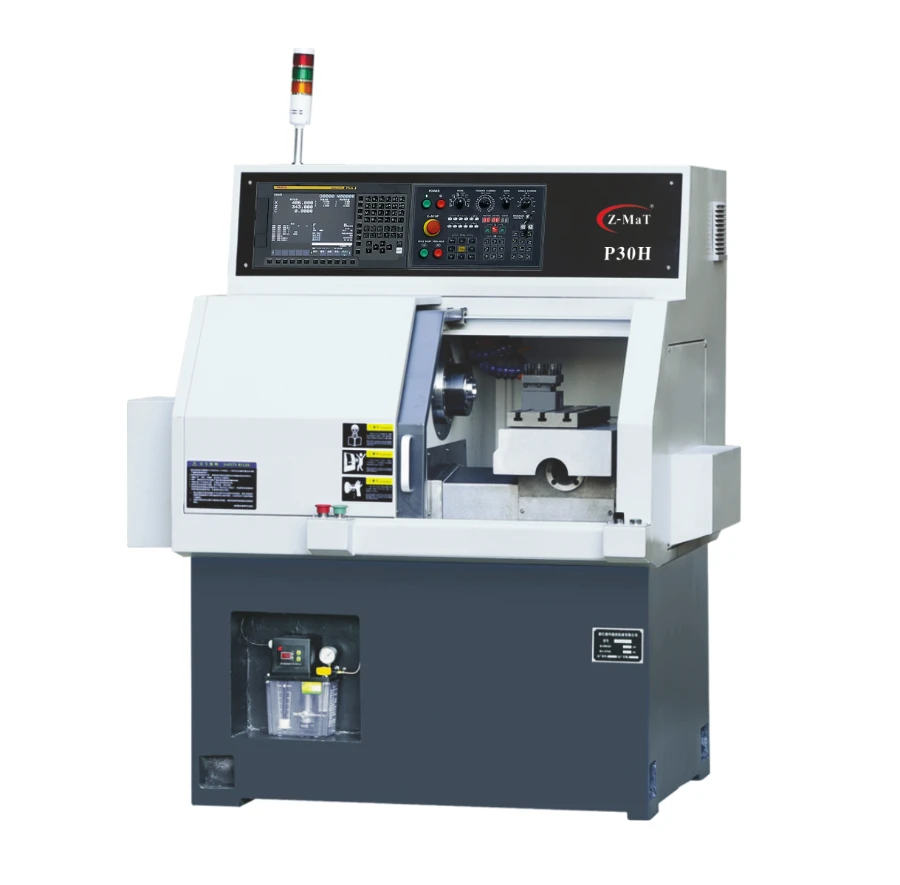

Máy tiện mini CNC SUPER P30H
Mấy tiện CNC mini SUPER P30H cũng là một máy tiện CNC siêu chính xác với thiết kế nhỏ gọn và khả năng gia công hiệu quả. Máy được thiết kế để tiết kiệm không gian mà vẫn đảm bảo hiệu suất cao cho các tác vụ gia công tinh.
– P30H đạt độ đảo trục chính ≤2μm mang lại độ chính xác gia công vượt trội.
– Với kích thước tổng thể nhỏ hơn, P30H là lựa chọn lý tưởng cho các xưởng có không gian hạn chế hoặc các ứng dụng cần tính di động cao.
– Sử dụng động cơ trục chính servo, ống kẹp lò xo tích hợp, thanh dẫn hướng tuyến tính Bosch Rexroth và vít me bi THK để đảm bảo hiệu suất và độ bền.
– Khả năng thải phoi hiệu quả đảm bảo quá trình gia công diễn ra trơn tru.
– Bàn dao dạng Gang đơn giản và hiệu quả cho việc thay dao.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 5000 vòng/phút.
- Đường kính gia công tiêu chuẩn: Ø300mm.
- Công suất động cơ servo chính: 3.7/5.5 kW.
- Đường kính văng tối đa qua băng máy: Φ300 mm.
- Chiều dài cắt tối đa: 160 mm.
- Đường kính văng tối đa qua bàn trượt: Φ80 mm.
- Đường kính lỗ trục chính: Φ36 mm.
- Đường kính thanh kẹp thủy lực (bar dia. capacity of hyd. collet): Φ30 mm.
- Hành trình trục X/Z: 250 mm / 180 mm.
- Tốc độ chạy dao nhanh X/Z: 20/20 m/phút.
- Bàn dao: Dạng Gang với 4-6 vị trí.
- Kích thước: 1420 × 1200 × 1550 mm.
- Trọng lượng: 1500 kg.
Thông số kỹ thuật máy tiện cỡ nhỏ CNC
| Mục | SUPER SP28 | SUPER P30H |
| Đường kính đu tối đa (mm) | Ø300 | Ø300 |
| Chiều dài cắt tối đa (mm) | 180 | 160 |
| Đường kính xoay tối đa (mm) | Ø140 | Ø80 |
| Lỗ trục chính (mm) | Ø37, *Ø48 | Ø36 |
| Đường kính kẹp thủy lực (mm) | Ø29, *Ø40 | Ø30 |
| Mũi trục chính (mm) | Ø68（1:4）, *A2-5 | Ø54 |
| Tốc độ trục chính (vòng/phút) | 5000 | 5000 |
| Công suất trục chính (kW) | 5,5, *7,5 | 5,5, *7,5 |
| Hành trình trục X/Z (mm) | 290/180 | 250/180 |
| Tốc độ trục X/Z (m/phút) | 28 | 20/20 |
| Loại trụ dao | Gang | Gang |
| Số lượng trạm dao (mm) | 4-7 | 4-6 |
| Kích thước chuôi dao OD (mm) | 16×16 | 16×16 |
| Công suất (kVA) | 9 | 6,5 |
| Loại giường/đường dẫn | Giường nghiêng 35°/Chuyển động tuyến tính | Chuyển động phẳng/thẳng |
| Kích thước (D×R×C) | 1580×1530×1650 | 1420×1200×1550 |
| Cân nặng (kg) | 2200 | 1500 |
Máy tiện mini CNC SUPER SP28 và SUPER P30H là giải pháp lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao trong một không gian làm việc hạn chế. Với khả năng gia công chi tiết phức tạp, tốc độ cao và thiết kế bền bỉ, chúng là lựa chọn tuyệt vời cho các xưởng nhỏ, phòng thí nghiệm, hoặc các dây chuyền sản xuất cần tối ưu hóa không gian và chi phí.
Liên hệ ngay tới VNTECH để được tư vấn chi tiết về sản phẩm cũng như giải pháp gia công cơ khí chính xác phù hợp nhất với doanh nghiệp của bạn.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
