Trong thế giới sản xuất cơ khí, máy phay CNC đóng vai trò vô cùng quan trọng trong quy trình gia công cơ khí chính xác. Sở hữu bộ điều khiển CNC tự động, máy phay CNC 3 trục cho phép thực hiện các nguyên công phay, khoan, ta-rô và cắt gọt hiệu quả.
Máy phay CNC 3 trục Z540, Z640 (dòng Tapping) vẫn giữ vững vị thế là lựa chọn tối ưu cho nhiều ứng dụng, đặc biệt là trong các trung tâm gia công ta-rô tốc độ cao hay sản xuất hàng loạt các chi tiết có hình dạng không quá phức tạp, nơi mà sự ổn định và năng suất là yếu tố then chốt.
Nội dung bài viết
Giới thiệu về máy phay CNC 3 trục
Máy phay CNC 3 trục là một trong những loại máy công cụ phổ biến nhất trong ngành gia công cơ khí, nổi bật với khả năng di chuyển trên ba trục không gian cơ bản: X, Y và Z. Điều này cho phép máy thực hiện các nguyên công phay, khoan, ta-rô và cắt gọt các bề mặt phức tạp một cách chính xác và hiệu quả.
Máy phay CNC 3 trục Z540, Z640 là các trung tâm ta-rô tốc độ cao, được thiết kế để mang lại hiệu quả vượt trội trong các nguyên công ta-rô, khoan và phay nhẹ. Chúng được xây dựng trên nền tảng máy phay CNC 3 trục vững chắc, tập trung vào tốc độ, độ chính xác và khả năng thay dao nhanh.
Điểm nổi bật của máy phay CNC 3 trục
1/ Áp dụng công nghệ đúc tiên tiến:
– Giúp tối ưu hóa khả năng giảm chấn rung động.
– Đảm bảo độ ổn định lâu dài cùng chất lượng gia công cao.
2/ Cấu trúc vững chắc:
– Chân máy và cột được thiết kế với khoảng cách rộng tạo ra một cấu trúc cực kỳ vững chắc và ổn định.
3/ Trục chính dẫn động trực tiếp:
– Mang lại hiệu suất cao, độ ồn thấp.
– Đảm bảo tốc độ và mô-men xoắn tối ưu trong các nguyên công ta-rô.
4/ Hệ thống thay dao nhanh:
– Giúp giảm thời gian chết và đảm bảo hiệu suất gia công ổn định.
5/ Độ chính xác cao và chạy dao nhanh:
– Trục vít me bi chắc chắn, cấu trúc bạc đạn và các thanh dẫn hướng tuyến tính có độ chính xác cao.
– Hỗ trợ chuyển động nhanh và gia công tốc độ cao.
– Đồng thời đảm bảo định hướng máy chính xác trong quá trình vận hành.
6/ Hệ thống thải phoi hiệu quả:
– Băng tải phoi phía sau có thiết kế nhỏ gọn, tạo điều kiện thuận lợi cho việc loại bỏ phoi trực tiếp và dễ dàng.
>>> Xem các sản phẩm liên quan:
- Máy Phay Ngang CNC
- Máy Phay Giường CNC khổ lớn
- Máy Phay Đứng CNC

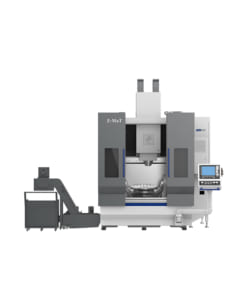

- Máy Phay CNC 5 Trục U630

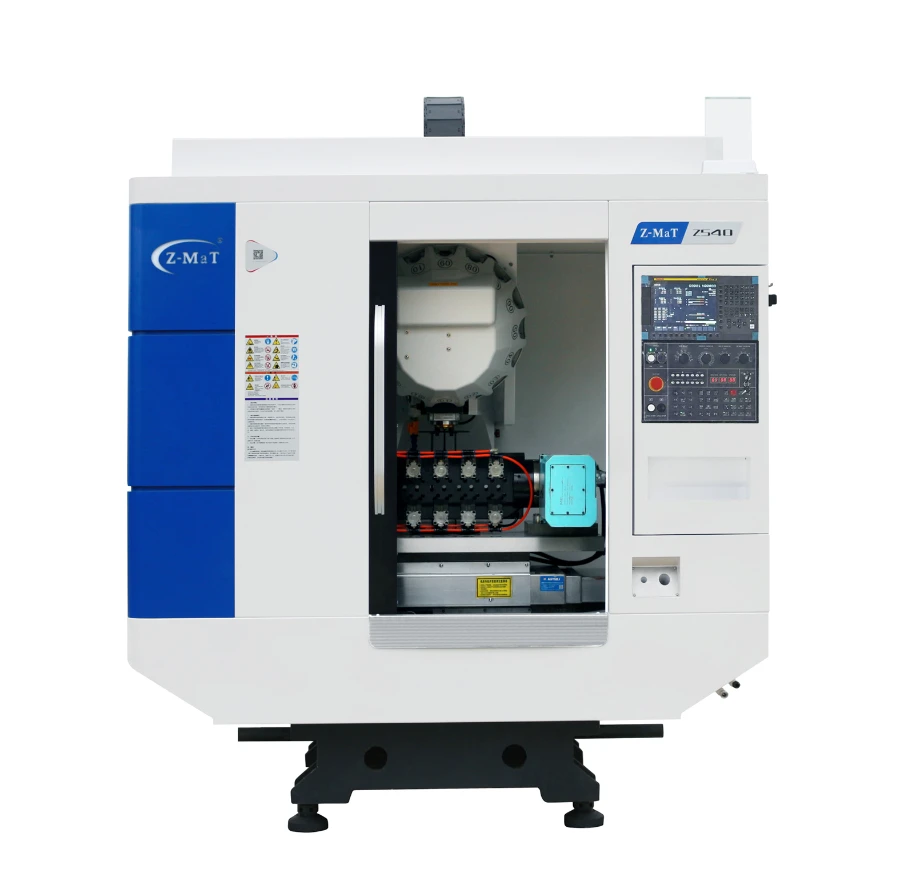

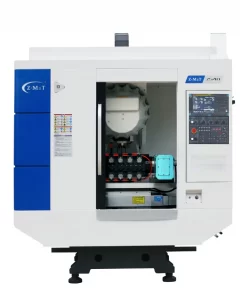

Máy phay CNC 3 trục Z540
Máy phay CNC 3 trục Z540 (Tapping Center) là một máy phay CNC tốc độ cao, được tối ưu hóa cho các tác vụ ta-rô và khoan. Máy được chế tạo với thiết kế đúc tiên tiến, sử dụng quy trình ủ chính xác và các phương pháp lão hóa truyền thống để đảm bảo khả năng giảm chấn rung động tối ưu và duy trì độ ổn định lâu dài.
Đặc điểm máy phay CNC 3 trục Z540:
– Trục chính của Z540 có các tùy chọn tốc độ linh hoạt: 12000 vòng/phút hoặc 20000 vòng/phút.
– Động cơ servo chính 3.7 kW.
– Trục chính dẫn động trực tiếp mang lại hiệu quả cao, độ ồn thấp, đảm bảo tốc độ và mô-men xoắn tối ưu.
– Máy được trang bị ổ chứa dao loại tay kẹp với 16 hoặc 21 vị trí.
=> Cho phép thay dao nhanh chóng, giảm thiểu thời gian chết và tăng năng suất.
– Cấu trúc vít me bi chắc chắn, bạc đạn chất lượng cao.
– Các thanh dẫn hướng tuyến tính có độ chính xác cao hỗ trợ chuyển động nhanh và gia công tốc độ cao.
– Băng tải phoi phía sau có thiết kế nhỏ gọn giúp loại bỏ phoi trực tiếp và dễ dàng.
Thông số kỹ thuật chính:
- Kích thước bàn: 600 × 400 mm
- Hành trình trục X/Y/Z: 500 / 400 / 300 mm
- Tốc độ trục chính: 12000 hoặc 20000 vòng/phút
- Dung lượng ATC: 16 hoặc 21 dụng cụ
- Động cơ Servo chính: 3.7 kW

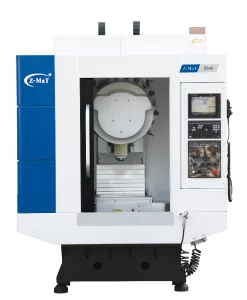

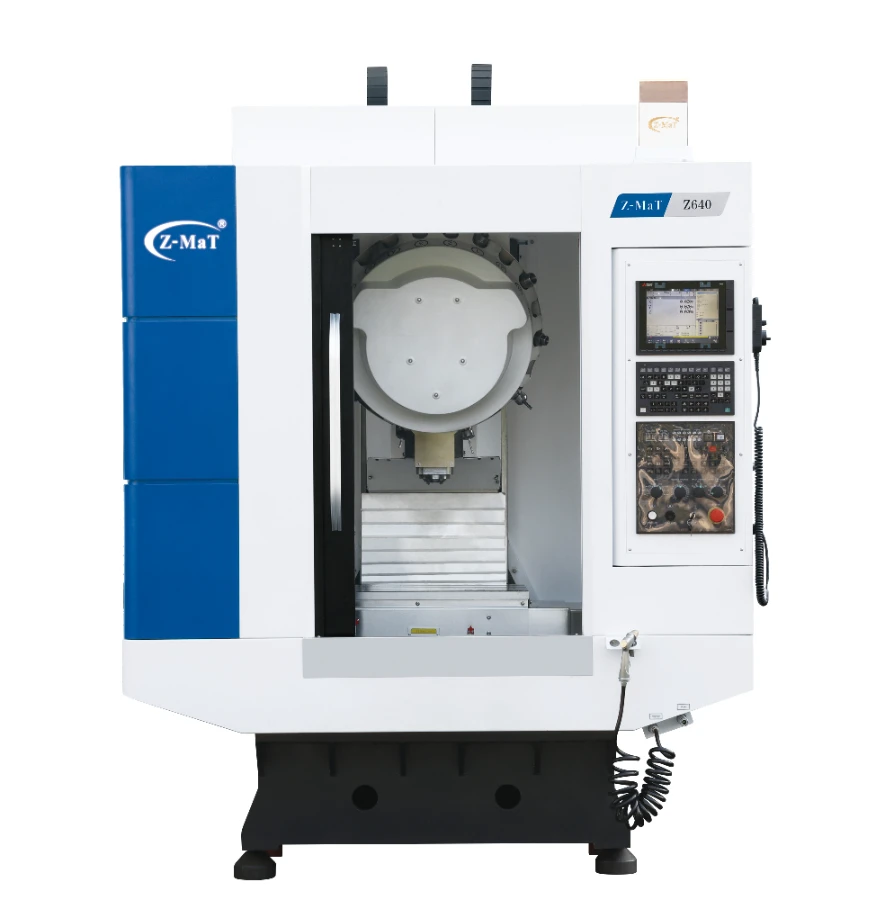

Máy phay CNC 3 trục Z640
Máy phay CNC 3 trục Z640 được thiết kế để xử lý các tác vụ ta-rô và khoan với hiệu suất vượt trội. Tương tự như Z540, Z640 cũng thừa hưởng thiết kế đúc tiên tiến và cấu trúc vững chắc, đảm bảo độ ổn định và chất lượng gia công.
– Trục chính tốc độ cao lên đến 24000 vòng/phút, động cơ servo chính 5.5 kW.
– Trục chính dẫn động trực tiếp mang lại hiệu suất cao, ít tiếng ồn, tối ưu cho các nguyên công ta-rô và khoan tốc độ cao.
– Máy cũng sử dụng ổ chứa dao loại tay kẹp với 21 hoặc 26 vị trí, cho phép thay dao nhanh chóng và hiệu quả.
– Các thành phần như vít me bi, bạc đạn và thanh dẫn hướng tuyến tính chất lượng cao.
– Băng tải phoi phía sau được thiết kế nhỏ gọn và hiệu quả để loại bỏ phoi.
Thông số kỹ thuật chính:
- Tốc độ trục chính: 24000 vòng/phút
- Dung lượng ATC: 21 hoặc 26 dụng cụ
- Động cơ Servo chính: 5.5 kW
Thông số máy phay CNC 3 trục (Tapping Center)
| Mục | Đơn vị | Z540 | Z640 |
 Kích thước bàn |
mm | 600×400 | 700×420 |
| Tải trọng tối đa | kg | 250 | 400 |
| Khe T (chiều rộng x số lượng x khoảng cách) | mm | 14 × 3 × 100 | 14 × 3 × 120 |
| Hành trình trục X | mm | 500 | 610 |
| Hành trình trục Y |
mm | 400 | 410 |
| Hành trình trục Z | mm | 300 | 350 |
| Mũi trục chính đến bàn | mm | 155-455 | 150-500 |
| Tâm trục chính đến cột | mm | 465 | 459 |
| Tốc độ cắt | mm/phút | 20000 | 20000 |
| Tốc độ trục X/Y/Z | m/phút | 48 | 60 |
| Loại trục chính | BT30 | BT30-100 | |
| Phương pháp lái trục chính | Truyền động trực tiếp | Truyền động trực tiếp | |
| Tốc độ trục chính | vòng/phút | 12000, *20000 | 24000, *20000,*12000 |
| Công suất trục chính | kW | 5.5，*7.5 | 5.5，*7.5，*11 |
| Loại ATC | Tay kẹp | Tay kẹp | |
| Khả năng ATC | 21 | 21，*26 | |
| Trọng lượng tối đa của dao | kg | 3 | 3 |
| Chiều dài tối đa của dao | mm | 250 | 250 |
| Độ chính xác định vị | mm | 0,008 | 0,008 |
| Độ chính xác định vị lặp lại | mm | 0,005 | 0,005 |
| Kích thước | mm | 1800 × 2600 × 2310 | 1860 × 2620 × 2350 |
| Cân nặng (khoảng) | kg | 3500 | 4300 |
Ứng dụng máy phay CNC 3 trục
Máy phay CNC 3 trục Z540 và Z640 rất phù hợp cho:
– Gia công các chi tiết có nhiều lỗ ta-rô trong các ngành công nghiệp như: ô tô, điện tử, sản xuất khuôn mẫu.
– Gia công các chi tiết nhỏ và vừa: Cần độ chính xác cao và năng suất lớn.
– Các nguyên công phay, khoan, ta-rô tiêu chuẩn không yêu cầu các chuyển động phức tạp trên 4 hoặc 5 trục.
Với những đặc điểm về tốc độ, độ chính xác và khả năng thay dao nhanh, máy phay CNC 3 trục là giải pháp hiệu quả cho nhiều ứng dụng sản xuất liên quan đến ta-rô và khoan hàng loạt. Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết về sản phẩm.
VNTECH - Đơn vị cung cấp máy móc gia công cơ khí chính hãng, uy tín, đa dạng về chủng loại, đáp ứng mọi nhu cầu sản xuất. Để được tư vấn chi tiết và nhận báo giá tốt nhất, quý khách vui lòng liên hệ theo thông tin bên dưới.
