Trong ngành gia công cơ khí chính xác, việc tối ưu hóa thời gian sản xuất và nâng cao năng suất luôn là ưu tiên hàng đầu. Để đáp ứng nhu cầu này, VNTECH sẽ giới thiệu tới các bạn máy phay 2 đầu (Dual-Spindle Milling Machine). Loại máy phay CNC này được thiết kế đặc biệt có thể gia công đồng thời 2 chi tiết cùng một lúc, mang lại hiệu quả vượt trội so với máy phay thông thường.
Nội dung bài viết
Máy phay 2 đầu là gì?
Máy phay 2 đầu hay máy phay trục chính kép (Dual-Spindle Milling Machine) là một loại máy công cụ được thiết kế để gia công các chi tiết với hiệu suất và độ chính xác cao. Điểm đặc trưng của loại máy này là được trang bị 2 cụm trục chính hoạt động đồng thời, cho phép thực hiện các thao tác cắt, phay, tạo hình vật liệu trên 2 phôi trong cùng một chu trình vận hành.
Lợi ích của máy phay 2 đầu
Máy phay 2 đầu là giải pháp hiệu quả cho các doanh nghiệp muốn nâng cao năng suất, tiết kiệm chi phí và đảm bảo chất lượng sản phẩm:
1/ Tăng năng suất vượt trội:
– Thiết kế trục chính đôi, một máy phay 2 đầu có thể cắt đồng thời 2 phôi.
=> Tăng năng suất gần 200%, rút ngắn đáng kể thời gian sản xuất.
=> Điều này đặc biệt quan trọng trong sản xuất hàng loạt.
2/ Tiết kiệm không gian:
– Do thiết kế tích hợp giúp máy phay 2 đầu chiếm diện tích sàn ít hơn so với việc sử dụng 2 máy phay đơn lẻ.
3/ Giảm chi phí đầu tư và vận hành:
– Việc chỉ mua một máy duy nhất nhưng có hiệu suất của 2 máy giúp giảm chi phí đầu tư ban đầu.
– Chi phí bảo trì, điện năng tiêu thụ và số lượng phụ kiện cần thiết cũng được giảm thiểu.
– Không cần phải đầu tư thêm: đầu dò trục chính, bàn quay trục thứ tư và bộ thu sương.
– Giảm tiêu thụ điện, thân thiện với môi trường.
4/ Độ chính xác và đồng nhất cao:
– Hệ thống điều khiển CNC hiện đại đảm bảo sản phẩm được gia công đồng đều về chất lượng và độ chính xác.
– Giảm thiểu sai sót do con người.
5/ Giảm thiểu nhân công:
– Với mức độ tự động hóa cao, máy phay 2 đầu sẽ được vận hành tự động.
=> Tối ưu hóa chi phí lao động.
6/ Đa dạng ứng dụng:
– Có khả năng gia công nhiều loại vật liệu và thực hiện nhiều nguyên công khác nhau: phay rãnh, phay mặt, cắt biên dạng, tạo mộng, khoan…
>>> Xem thêm máy tiện CNC hiện đại:
- Máy Tiện Đứng CNC VT320 – VT400 – VT600
- Máy Tiện Phay CNC TMC40V, TMC400Y
- Máy Tiện Ngang CNC Cỡ Lớn ATB300E, ATB500, ATB600E
- Máy Tiện Mini CNC SUPER SP28
Các loại máy phay 2 đầu
VNTECH cung cấp 2 dòng máy phay 2 đầu: trục chính gắn liền và trục chính tách rời độc lập
Trục chính gắn liền
Máy phay 2 đầu với thiết kế với 2 trục chính được tích hợp liền mạch vào một thân máy duy nhất. Mục tiêu chính là tối đa hóa năng suất và hiệu quả không gian.
– Một máy có thể gia công đồng thời 2 chi tiết, giúp tăng năng suất gần 200% nhưng vẫn chiếm diện tích sàn tương đương một máy truyền thống.
– Do chỉ cần một máy, khách hàng tiết kiệm chi phí máy cơ bản.
+ Chỉ cần một bộ phụ kiện đi kèm (ví dụ: đầu dò trục chính, bàn xoay trục thứ tư, bộ thu sương mù).
– Tiêu thụ ít điện năng hơn, thân thiện với môi trường.
Trục chính tách rời độc lập
Máy phay 2 đầu có 2 trục chính hoạt động đồng thời nhưng có mức độ độc lập cao hơn khi vận hành.
Đặc điểm nổi bật:
– Vẫn giữ được lợi thế gia công kép để tăng năng suất và giảm chi phí đầu tư tổng thể so với việc mua hai máy riêng biệt.
– Có khả năng linh hoạt cao hơn trong việc xử lý các tác vụ riêng lẻ hoặc bảo trì từng trục chính.
– Giúp tiết kiệm chi phí mua máy cơ bản và các phụ kiện đi kèm, đồng thời giảm lượng điện năng tiêu thụ.

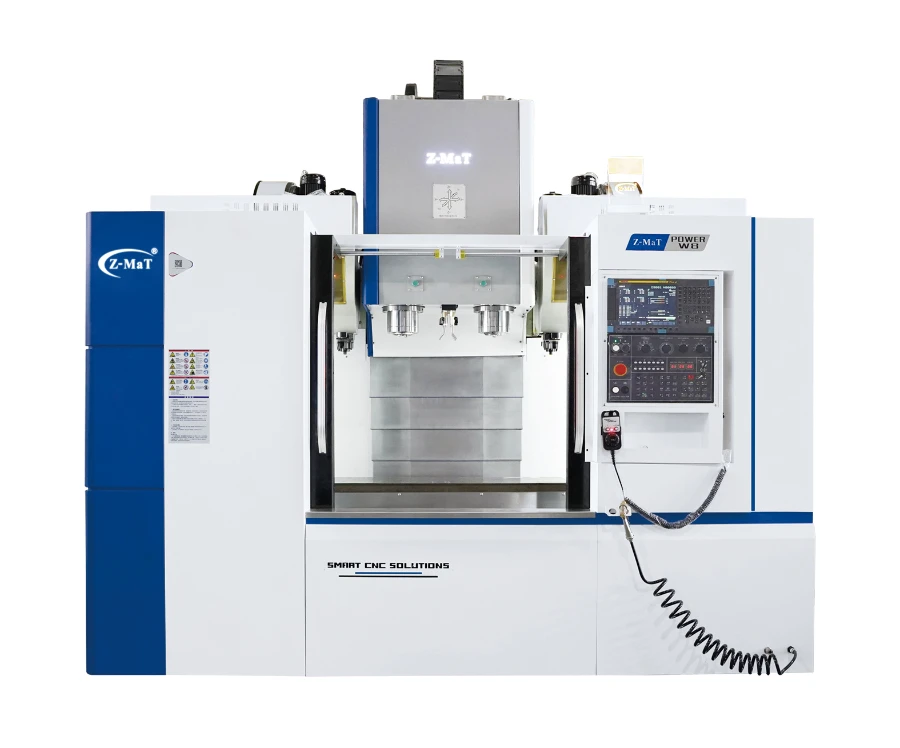

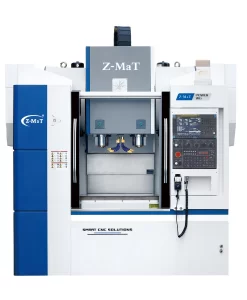

Giới thiệu máy phay 2 đầu W6, W8
Máy phay 2 đầu W6 và W8 là loại máy phay đứng trục chính kép liền khối được thiết kế để mang lại năng suất cao với diện tích chiếm dụng nhỏ.
Thông số cơ bản
- Kích thước bàn: 1200 × 450 mm
- Tải trọng tối đa của bàn: 700 kg
- Hành trình (X/Y/Z1.Z2): 450/400/500 mm
- Loại trục chính: BT40-150
- Công suất tối đa của trục chính: 11/15 kW
- Tốc độ trục chính: 8000 vòng/phút (tùy chọn 10000 hoặc 12000 vòng/phút)
- Tốc độ chạy dao nhanh (X/Y/Z): 30 m/phút
- Dung lượng thay dao tự động (ATC): 2 × 24 dao (loại tay đĩa)
- Trọng lượng dao tối đa: 8 kg
- Kích thước máy: 2650 × 2700 × 2760 mm
- Trọng lượng máy: Khoảng 6900 kg
- Công suất điện: 33 kVA
Bảng thông số kỹ thuật
| Mục | W6 | W8 |
| Kích thước bàn (mm) | 1200 ×450 | 1300 ×520 |
| Khe T (rộng×số×khoảng cách) | 18 × 3 × 130 | 18 × 5 × 90 |
| Tải trọng tối đa (kg) | 700 | 800 |
| Hành trình trục X/Y/Z1/Z2 (mm) | 450/400/500 | 650/500/550 |
| Mũi trục chính đến bàn (mm) | 150-650 | 150-700 |
| Tâm trục chính đến cột (mm) | 450 | 580 |
| Khoảng cách 2 tâm trục chính (mm) | 400 | 450 |
| Loại đường dẫn (mm) | LM ( Con lăn) | LM ( Con lăn) |
| Loại trục chính | BT40-150 | BT40-150 |
| Công suất trục chính (kW) | 15/11 | 15/11 |
| Tốc độ trục chính (vòng/phút) | 8000, *10000, * 12000 | 8000, *10000, * 12000 |
| Tốc độ trục X/Y/Z (m/phút) | 30/30/30 | 30/30/30 |
| Khả năng/loại ATC | 2 × 24/ Tay đĩa | 2 × 24/ Tay đĩa |
| Trọng lượng tối đa của dụng cụ (kg) | 8 | 8 |
| Công suất điện (kVA) | 33 | 38 |
| Kích thước (mm) | 2650 ×2700 ×2760 | 3250 ×2900 ×2900 |
| Cân nặng (kg) | 6900 | 7900 |

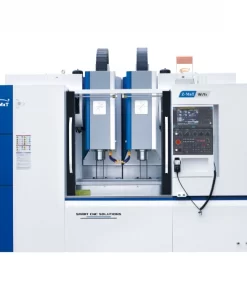

Giới thiệu máy phay 2 đầu WZ6, WZ8
Máy phay 2 đầu WZ6 và WZ8 là mẫu máy phay đứng trục chính kép tách rời được thiết kế để tối ưu hóa năng suất và hiệu quả trong gia công.
Thông số cơ bản
- Kích thước bàn: 1300 × 520 mm
- Tải trọng tối đa của bàn: 800 kg
- Hành trình (X/Y/Z1.Z2): 650/500/570/570 mm
- Khoảng cách từ mũi trục chính đến bàn: 130-700 mm
- Khoảng cách giữa hai tâm trục chính: 550 mm
- Loại dẫn hướng: LM (Roller)
- Loại trục chính: BT40-150
- Công suất tối đa của trục chính: 15/18.5 kW
- Tốc độ trục chính: 8000, 10000, 12000 vòng/phút
- Tốc độ chạy dao nhanh (X/Y/Z): 30/30/30 m/phút
- Dung lượng thay dao tự động (ATC): 2 × 24 dao (loại tay đĩa)
- Trọng lượng dao tối đa: 8 kg
- Công suất điện: 46 kVA
- Kích thước máy: 3250 × 2900 × 2900 mm
- Trọng lượng máy: Khoảng 8500 kg
Bảng thông số kỹ thuật
| Mục | WZ6 | WZ8 |
| Kích thước bàn (mm) | 1200 ×450 | 1300 ×520 |
| Khe T (rộng×số×khoảng cách) | 18 × 3 × 130 | 18 × 5 × 90 |
| Tải trọng tối đa (kg) | 700 | 800 |
| Hành trình trục X/Y/Z1/Z2 (mm) | 450/400/500/500 | 650/500/570/570 |
| Mũi trục chính đến bàn (mm) | 150-650 | 130-700 |
| Tâm trục chính đến cột (mm) | 450 | 580 |
| Khoảng cách 2 tâm trục chính (mm) | 350 | 550 |
| Loại đường dẫn (mm) | LM ( Con lăn) | LM ( Con lăn) |
| Loại trục chính | BT40-150 | BT40-150 |
| Công suất trục chính (kW) | 15/11 | 15/18.5 |
| Tốc độ trục chính (vòng/phút) | 8000, *10000, * 12000 | 8000, *10000, * 12000 |
| Tốc độ trục X/Y/Z (m/phút) | 30/30/30 | 30/30/30 |
| Khả năng/loại ATC | 2 × 24/ Tay đĩa | 2 × 24/ Tay đĩa |
| Trọng lượng tối đa của dụng cụ (kg) | 8 | 8 |
| Công suất điện (kVA) | 40 | 46 |
| Kích thước (mm) | 2650 ×3100 ×3200 | 3250 ×2900 ×2900 |
| Cân nặng (kg) | 7400 | 8500 |
Ứng dụng của máy phay CNC 2 đầu
Máy phay 2 đầu được ứng dụng rộng rãi trong các ngành công nghiệp sản xuất các chi tiết có yêu cầu gia công hai mặt đối diện, bao gồm:
– Ngành ô tô: Block động cơ, vỏ hộp số, chi tiết phanh, khớp nối.
– Ngành khuôn mẫu: Các tấm khuôn, tấm kẹp.
– Chế tạo máy công cụ: Các chi tiết khung, đế, thân máy.
– Sản xuất van: Thân van, mặt bích.
– Ngành hàng không: Một số chi tiết cấu trúc cần độ chính xác cao.
Máy phay 2 đầu W6, WZ8 là một giải pháp gia công mạnh mẽ, đặc biệt hiệu quả trong sản xuất hàng loạt. Bằng cách kết hợp khả năng gia công đồng thời với độ chính xác cao, máy phay 2 đầu giúp tăng 200% năng suất, tối ưu hóa chi phí và nâng cao chất lượng sản phẩm trong ngành công nghiệp cơ khí hiện đại.
Hãy liên hệ ngay tới VNTECH để được tư vấn giải pháp cấp phôi tự động cho máy phay 2 đầu hiện nay.
