Máy dập inox J25 là một dòng máy dập cơ học trục khuỷu đôi mạnh mẽ và chính xác, đóng vai trò then chốt trong việc gia công các tấm thép không gỉ (inox). Nhờ cấu trúc khung đôi chữ C vững chắc và hệ thống truyền động trục khuỷu đôi, máy có khả năng tạo ra lực dập lớn và ổn định, giúp xử lý các vật liệu cứng.
Máy dập inox tấm J25 không chỉ giúp các doanh nghiệp nâng cao năng suất, mà còn đảm bảo chất lượng sản phẩm, từ đó tối ưu hóa chi phí và duy trì lợi thế cạnh tranh trên thị trường.
Nội dung bài viết

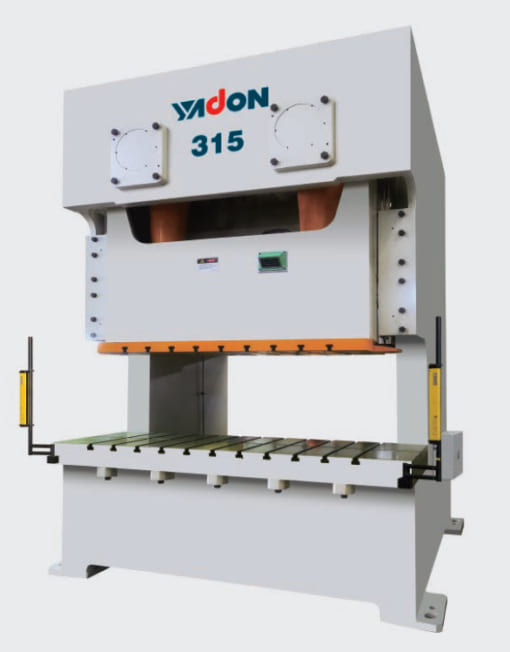

Máy dập inox J25 của VNTECH
Máy dập inox J25 là dòng máy dập mạnh mẽ, được thiết kế chuyên dụng để gia công kim loại tấm: inox, sắt, thép,… Dòng máy này được phân phối bởi VNTECH – Đơn vị chuyên về máy móc và giải pháp cơ khí hàng đầu tại Việt Nam.
Thông số kỹ thuật tiêu biểu:
– Lực dập: 110 tấn
– Hành trình trượt: 200mm
– Tốc độ dập: 50 lần/phút
– Kích thước bàn làm việc: 1100 × 500 mm
– Truyền động: 2 trục khuỷu, khung đôi, dẫn động bánh răng kép
Lưu ý: Các thông số trên là của model J25-110 và có thể thay đổi tùy thuộc vào từng model cụ thể trong series J25.
Điểm nổi bật của máy dập lỗ inox J25
1/ Lực dập mạnh mẽ:
– Sử dụng trục khuỷu đôi và khung máy cứng cáp, máy dập inox J25 tạo ra lực dập lớn và ổn định.
=> Giúp xử lý dễ dàng các vật liệu có độ cứng cao như inox.
2/ Độ chính xác cao:
– Hệ thống dẫn trượt 6 mặt và truyền động trục khuỷu kép.
=> Giúp đảm bảo chuyển động trượt mượt mà và chính xác.
– Phù hợp cho các công việc đòi hỏi độ khắt khe về dung sai.
3/ Cấu trúc khung đôi chữ C:
– Thiết kế này tăng cường độ cứng vững của máy, giảm thiểu rung lắc và biến dạng trong quá trình dập.
4/ Tính năng an toàn:
– Máy được trang bị hệ thống bảo vệ quá tải và ly hợp khí nén.
=> Giúp bảo vệ khuôn và máy khỏi hư hỏng, đồng thời đảm bảo an toàn cho người vận hành.
>>> Xem các dòng máy dập hiện đại khác:
- Máy dập hơi 60 tấn JH21-60T
- Máy dập khuôn tạo hình chính xác
- Máy dập khí nén
Máy dập inox tấm J25 làm được gì?
Máy dập inox J25 (Chữ C khung đôi) có thể thực hiện nhiều tác vụ gia công kim loại:
1/ Dập cắt, đột lỗ
– Máy dập inox J25 có khả năng cắt và đột các tấm inox một cách chính xác.
– Lực dập ổn định và cao giúp máy dễ dàng xử lý độ cứng của inox.
– Tạo ra các lỗ hoặc hình dạng mong muốn với mép cắt sạch, không bị biến dạng.
2/ Dập định hình, uốn
– Máy dập inox tấm J25 có thể được sử dụng để dập định hình các chi tiết 3D phức tạp.
– Ví dụ như: tạo hình các bộ phận vỏ, khung hoặc các chi tiết có độ cong.
– Khả năng kiểm soát hành trình chính xác của máy đảm bảo sản phẩm uốn có độ chính xác cao.
3/ Dập nổi, dập sâu
Với cấu trúc khung đôi và trục khuỷu kép, máy dập inox J25 có thể thực hiện các công việc:
– Dập nổi tạo hoa văn trên bề mặt.
– Dập sâu tạo hình cốc, chén ở mức độ vừa phải.
Máy dập inox J25 được ứng dụng để sản xuất các chi tiết trong nhiều lĩnh vực:
– Đồ gia dụng: Dập các chi tiết cho nồi, chảo, bồn rửa chén, vỏ máy giặt, tủ lạnh bằng inox.
– Xây dựng và kiến trúc: Gia công các tấm trang trí, lan can và các chi tiết kết cấu bằng inox.
– Sản xuất công nghiệp: Tạo các chi tiết trong các ngành công nghiệp thực phẩm, y tế, hóa chất,…
Tính năng của máy dập inox tấm J25
Máy dập inox chữ C khung đôi thích hợp cho khuôn cỡ trung bình, khuôn dập liên tục hoặc các bộ phận tấm thép mỏng đơn lẻ.
– Độ cứng cao, trục khuỷu đôi chạy ngược, để bù lực ngang.
– Khả năng chịu tải lệch lớn theo hướng L-R.
– Độ chính xác cao, đáp ứng tiêu chuẩn Cấp JIS1.
– Khung hàn thép có độ cứng cao.
– Dẫn hướng dài 6 cạnh có độ chính xác cao ray.
– Ly hợp phanh-ly hợp khí nén.
– Van điện từ kép an toàn nhập khẩu cho ly hợp.
– Bảo vệ quá tải thủy lực có độ nhạy cao.
– Hệ thống bôi trơn bằng mỡ tự động.
– Bộ biến tần truyền động tần số (FDI).
– PLC, bộ mã hóa, điều khiển cam cơ khí.
– Các bộ phận tùy chọn: trục đầu ra, đệm khí, hệ thống trượt, bộ nạp tự động và các thiết bị khác.
Thông số kỹ thuật máy dập inox J25
|
Hạng mục |
J25 – 80 |
J25 – 110 |
|||
|
L |
S |
L |
S |
||
|
Lực dập |
KN |
800 |
1100 |
||
|
Hành trình dập |
mm |
160 |
90 |
180 |
110 |
|
Hành trình trượt |
mm |
40 – 75 |
50 – 90 |
35 – 65 |
45 – 80 |
|
Tốc độ dập |
lần/phút |
380 |
415 |
400 |
435 |
|
Chiều cao khuôn |
mm |
80 |
90 |
||
|
Độ sâu họng |
mm |
310 |
350 |
||
|
Khoảng cách các trụ |
mm |
1370 |
1470 |
||
|
Kích thước đáy trượt |
mm |
1200 |
1360 |
||
|
mm |
460 |
520 |
|||
|
Kích thước bàn |
mm |
1650 |
1880 |
||
|
mm |
600 |
680 |
|||
|
Động cơ |
KW |
11 |
15 |
||
|
Hạng mục |
J25 – 160 |
J25 – 200 |
|||
|
L |
S |
L |
S |
||
|
Lực dập |
KN |
1600 |
2000 |
||
|
Hành trình dập |
mm |
200 |
130 |
230 |
150 |
|
Hành trình trượt |
mm |
30 – 50 |
35 – 65 |
25 – 45 |
30 – 55 |
|
Tốc độ dập |
lần/phút |
450 |
485 |
500 |
540 |
|
Chiều cao khuôn |
mm |
100 |
110 |
||
|
Độ sâu họng |
mm |
390 |
430 |
||
|
Khoảng cách các trụ |
mm |
1610 |
1960 |
||
|
Kích thước đáy trượt |
mm |
1500 |
1850 |
||
|
mm |
580 |
650 |
|||
|
Kích thước bàn |
mm |
2040 |
2420 |
||
|
mm |
760 |
840 |
|||
|
Động cơ |
KW |
22 |
22 |
||
|
Hạng mục |
J25 – 250 |
J25 – 315 |
|||
|
L |
S |
L |
S |
||
|
Lực dập |
KN |
2500 |
3150 |
||
|
Hành trình dập |
mm |
250 |
180 |
250 |
180 |
|
Hành trình trượt |
mm |
20 – 40 |
30 – 50 |
20 – 35 |
25 – 45 |
|
Tốc độ dập |
lần/phút |
550 |
585 |
550 |
585 |
|
Chiều cao khuôn |
mm |
120 |
120 |
||
|
Độ sâu họng |
mm |
470 |
470 |
||
|
Khoảng cách các trụ |
mm |
2100 |
2230 |
||
|
Kích thước đáy trượt |
mm |
2000 |
2100 |
||
|
mm |
700 |
700 |
|||
|
Kích thước bàn |
mm |
2600 |
2720 |
||
|
mm |
920 |
920 |
|||
|
Động cơ |
KW |
30 |
37 |
||

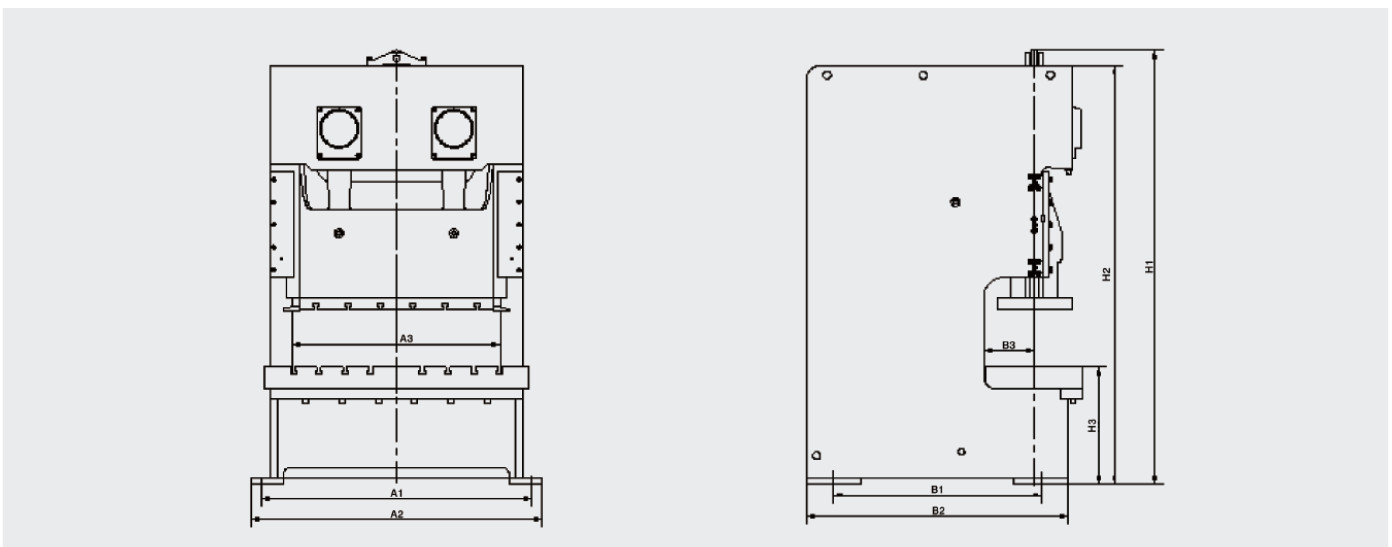

Kích thước lắp đặt

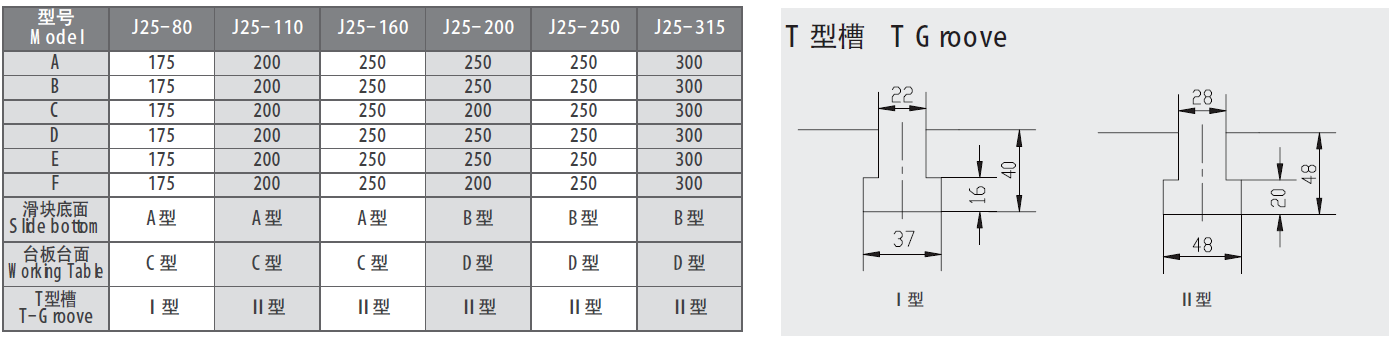

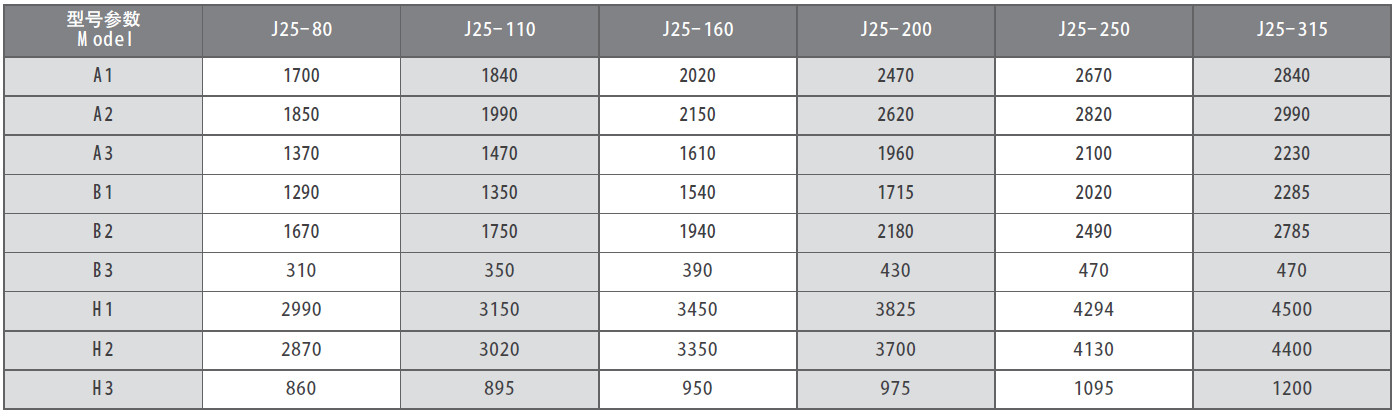

Thông số kích thước

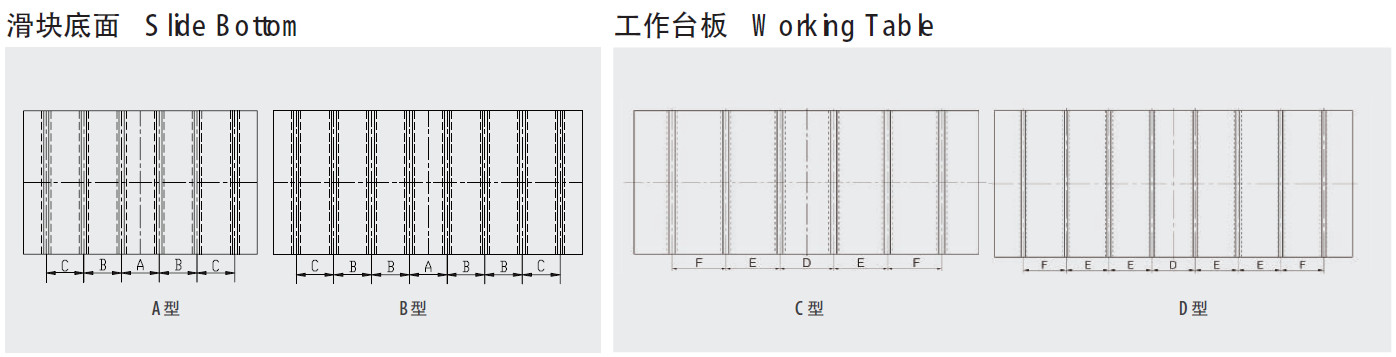

Kích thước bàn máy
Ứng dụng của máy dập khuôn inox J25
Máy dập inox J25 là một công cụ mạnh mẽ và chính xác, được ứng dụng rộng rãi trong nhiều ngành công nghiệp để gia công các tấm thép không gỉ (inox) và kim loại khác.
1/ Sản xuất đồ gia dụng:
– Sản xuất các chi tiết cho nồi, chảo, bồn rửa chén, vỏ máy giặt và tủ lạnh bằng inox.
– Máy có khả năng tạo hình và dập các bộ phận có độ sâu vừa phải, đáp ứng yêu cầu thẩm mỹ và độ bền cao.
2/ Ngành công nghiệp ô tô:
– Gia công các chi tiết inox cho ô tô và xe máy: các bộ phận trang trí, các giá đỡ và các chi tiết chịu lực.
3/ Ngành y tế:
– Sản xuất các dụng cụ y tế bằng inox, đòi hỏi độ chính xác cao và vật liệu chống ăn mòn.
4/ Gia công kim loại tấm:
– Cắt, đột lỗ, uốn và dập định hình trên các tấm kim loại có độ dày vừa phải.
Nhờ khả năng xử lý vật liệu cứng như inox với độ chính xác cao, máy dập khuôn inox J25 giúp các nhà sản xuất tối ưu hóa quy trình làm việc và nâng cao chất lượng sản phẩm. Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết về giải pháp dập phù hợp nhất với sản phẩm của bạn.
