Máy Phay Nhôm CNC: Máy Phay Đầu Đố Cửa Nhôm "Thần Tốc"

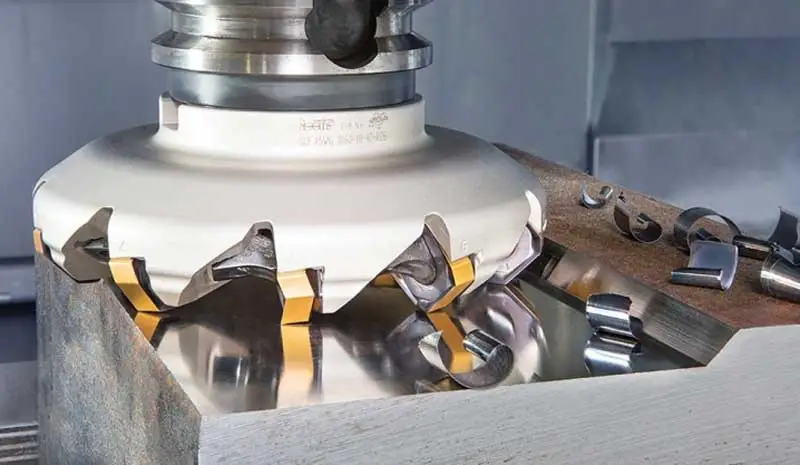

Trong bối cảnh cuộc cách mạng công nghiệp 4.0, máy phay nhôm CNC đã trở thành một thiết bị không thể thiếu khi phay đầu đố cửa nhôm, đóng vai trò quan trọng trong lĩnh vực khung nhôm cửa kính. Đây là loại máy công cụ sử dụng công nghệ điều khiển số bằng máy tính (CNC) để gia công các chi tiết từ nhôm và hợp kim nhôm với độ chính xác gần như tuyệt đối.

Nội dung bài viết

1 Máy phay đầu đố nhôm là gì?
2 Máy phay CNC có phay được đầu đố nhôm không?
3 So sánh máy phay đầu đố với Máy phay nhôm CNC
4 Ứng dụng của máy phay nhôm CNC
5 Quy trình gia công đầu đố nhôm với máy phay CNC

Máy phay đầu đố nhôm là gì?

Máy phay đầu đố nhôm là loại máy được thiết kế chuyên biệt cho một nhiệm vụ duy nhất: chia các đầu của thanh nhôm (thanh đố) để chúng có thể lắp ráp chính xác và kín khít vào khung cửa (cửa đi, cửa sổ). Thay vì di chuyển dao phay theo nhiều trục để tạo hình dạng phức tạp, máy phay đầu đố đưa một cụm lưỡi dao được định hình sẵn vào đầu thanh nhôm đã được kẹp chặt.

Quá trình này diễn ra nhanh chóng, đồng bộ, đảm bảo tất cả các đầu đố nhôm đều có cùng một biên dạng, giúp tăng năng suất và chất lượng cho việc sản xuất cửa hàng loạt.

Máy phay CNC có phay được đầu đố nhôm không?

Câu trả lời là Có. Máy phay CNC đa năng hoàn toàn có thể phay được đầu đố nhôm. Tuy nhiên, có sự khác biệt quan trọng về phương pháp và hiệu quả so với máy phay đầu đố chuyên dụng:

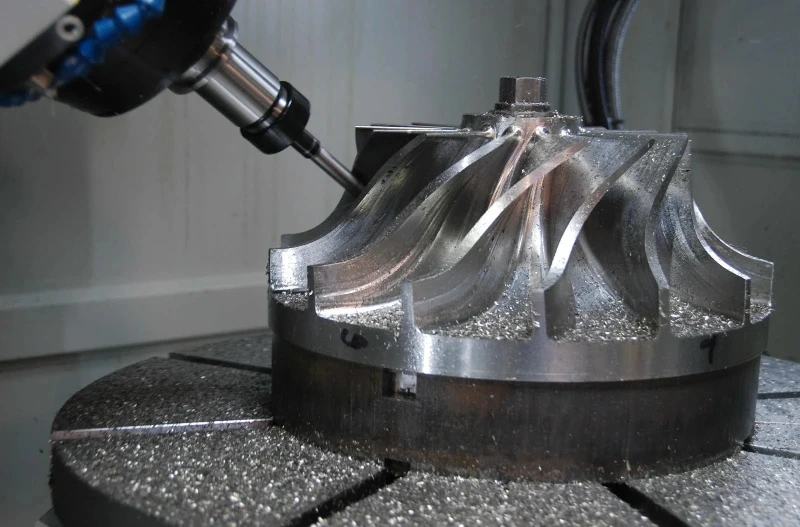

– Máy phay CNC đa năng (3, 4, hoặc 5 trục):

+ Sẽ sử dụng một dao phay tiêu chuẩn, di chuyển theo một đường chạy dao được lập trình sẵn (theo các trục X, Y, Z) để cắt gọt và tạo ra biên dạng chính xác của đầu đố.

+ Ưu điểm: Cực kỳ linh hoạt, có thể phay được bất kỳ biên dạng đầu đố nào cho mọi hệ nhôm khác nhau.

+ Nhược điểm: Tốn nhiều thời gian hơn cho mỗi đầu đố so với máy chuyên dụng.

– Máy phay đầu đố nhôm chuyên dụng:

+ Sử dụng một cụm dao đã được định hình sẵn với biên dạng chính xác của đầu đố cần phay. Máy chỉ thực hiện một hành động duy nhất là đưa cả cụm dao này vào cắt phôi.

+ Ưu điểm: Tốc độ cực nhanh, hiệu quả cao, dễ vận hành. Lý tưởng cho sản xuất hàng loạt, hàng trăm, hàng nghìn sản phẩm giống nhau.

+ Nhược điểm: Kém linh hoạt. Mỗi hệ nhôm (Xingfa, PMA,…) sẽ cần một bộ dao định hình riêng, chi phí đầu tư dao ban đầu có thể cao.

>>> Xem thêm: Máy cắt nhôm CNC – Máy cắt Laser nhôm tấm 2 bàn chuyển đổi

So sánh máy phay đầu đố với Máy phay nhôm CNC

Tiêu chí so sánh	Máy Phay Đầu Đố Nhôm	Máy Phay Nhôm CNC
Định nghĩa	Là máy chuyên dụng để phay các đầu đố (thanh chia ô) trên thanh nhôm profile, giúp tạo ra các rãnh, khớp nối chính xác để lắp ráp cửa, vách nhôm kính.	Là máy phay được điều khiển bằng máy tính (CNC) để gia công các chi tiết nhôm với độ chính xác và tự động hóa cao. Có thể gia công nhiều loại hình dạng và kích thước khác nhau.
Mục đích	Tạo rãnh, khớp nối cho các thanh đố để chia ô cửa, vách, tăng độ chắc chắn và thẩm mỹ.	Gia công đa dạng các chi tiết nhôm: cắt, khoan, khoét, phay rãnh, tạo hình 2D, 3D phức tạp, làm khuôn mẫu, linh kiện máy móc, v.v.
Phạm vi gia công	Giới hạn trong việc phay các loại đố nhôm theo các hệ nhôm cụ thể (Xingfa, Việt Pháp, Zhongkai, v.v.). Thường có các dao phay chuyên biệt cho từng hệ.	Rộng rãi hơn rất nhiều, có thể gia công hầu hết các hình dạng từ phẳng đến 3D phức tạp, không chỉ giới hạn ở đố nhôm.
Độ chính xác	Đảm bảo độ chính xác cao cho các rãnh đố, giúp khớp nối kín khít.	Độ chính xác rất cao, đạt đến hàng phần nghìn milimet, giảm thiểu sai số do con người, đảm bảo tính đồng nhất sản phẩm.
Khả năng tùy chỉnh	Ít linh hoạt hơn, chủ yếu phục vụ một chức năng chuyên biệt. Việc thay đổi hệ nhôm có thể đòi hỏi thay dao hoặc điều chỉnh máy.	Cực kỳ linh hoạt, có thể lập trình để gia công các chi tiết với hình dạng và kích thước đa dạng. Dễ dàng thay đổi mẫu mã, kích thước chỉ bằng việc thay đổi chương trình.
Tốc độ & năng suất	Tốc độ phay nhanh cho các chi tiết đố nhôm, tăng năng suất so với làm thủ công. Một số máy có thể phay nhiều thanh cùng lúc.	Tốc độ gia công nhanh, hoạt động liên tục trong thời gian dài, tăng năng suất vượt trội. Tự động hóa cao giúp giảm thời gian và chi phí sản xuất.
Công nghệ điều khiển	Một số máy cơ bản sử dụng điều khiển bán tự động hoặc tay. Các dòng cao cấp hơn có thể tích hợp CNC để tự động hóa và tăng độ chính xác.	Hoàn toàn dựa trên công nghệ điều khiển số bằng máy tính (CNC), cho phép lập trình và vận hành tự động.
Chi phí đầu tư	Thấp hơn so với máy phay nhôm CNC đa năng, phù hợp với các xưởng sản xuất cửa nhôm kính.	Cao hơn đáng kể do công nghệ phức tạp và khả năng gia công đa dạng.
Kỹ năng vận hành	Dễ học và vận hành hơn, không đòi hỏi kỹ năng lập trình quá cao.	Yêu cầu kỹ năng chuyên môn cao hơn về lập trình CNC, vận hành và bảo trì.
Bảo trì	Đơn giản hơn.	Phức tạp hơn, đòi hỏi bảo trì chuyên sâu và thường xuyên hơn.
Ứng dụng	Chuyên dùng trong các xưởng sản xuất cửa nhôm, vách kính, tủ nhôm để phay các chi tiết đố.	Rộng rãi trong nhiều ngành: sản xuất cửa nhôm kính cao cấp, chế tạo linh kiện hàng không, ô tô, y tế, sản xuất khuôn mẫu, gia công cơ khí chính xác, v.v.

Ứng dụng của máy phay nhôm CNC

Ngoài việc phay đầu đố, máy phay nhôm CNC đa năng có thể gia công rất nhiều chi tiết và công đoạn khác trong ngành khung nhôm cửa kính:

– Khoan/Khoét lỗ khóa: Tạo ra các lỗ để lắp đặt ổ khóa, thân khóa một cách chính xác và thẩm mỹ, bao gồm cả các lỗ phức tạp cho khóa đa điểm.

– Khoan/Khoét lỗ tay nắm: Gia công lỗ để lắp các loại tay nắm cửa với hình dạng và kích thước khác nhau.

– Phay rãnh thoát nước: Tạo các rãnh thoát nước trên khung và cánh cửa.

– Phay rãnh lắp bản lề: Đặc biệt là các loại bản lề âm, bản lề chữ A cần độ chính xác cao.

– Gia công các liên kết phức tạp: Phay các biên dạng đặc biệt ở đầu các thanh nhôm để chúng liên kết với nhau theo các góc độ khác nhau, không chỉ là góc 90 độ.

– Phay hoa văn, họa tiết trang trí: Tạo ra các họa tiết, logo, hoặc các đường nét trang trí trực tiếp lên bề mặt thanh nhôm để tăng tính thẩm mỹ cho sản phẩm.

– Gia công phụ kiện kiến trúc và mặt dựng: Cắt và tạo hình các tấm nhôm lớn, các chi tiết liên kết cho mặt dựng (curtain wall), lam nhôm trang trí với biên dạng phức tạp.

Kết luận:

– Máy phay đầu đố nhôm chuyên dụng chỉ làm một việc là phay đầu đố.

– Máy phay CNC đa năng có thể xử lý hầu hết các công đoạn khoan, khoét, phay còn lại trên một thanh nhôm, mang lại sự linh hoạt và khả năng tùy biến sản phẩm ở mức độ cao nhất.

>>> Các loại máy phay CNC hiện đại:

Quy trình gia công đầu đố nhôm với máy phay CNC

Việc sử dụng máy phay CNC 3, 4, hoặc 5 trục để phay đầu đố nhôm là một quy trình kỹ thuật đòi hỏi sự kết hợp giữa thiết kế, lập trình và kỹ năng vận hành máy. Quy trình này mang lại độ chính xác và linh hoạt vượt trội, có thể đáp ứng mọi yêu cầu về biên dạng.

Quy trình gia công đầu đố nhôm bằng máy phay CNC được chia thành 5 giai đoạn chính:

Giai đoạn 1: Thiết kế trên CAD

Mục tiêu của giai đoạn này là tạo ra một mô hình 3D hoàn chỉnh của chi tiết đầu đố cần gia công.

– Đo đạc và phân tích chính xác biên dạng của thanh nhôm mà thanh đố sẽ lắp vào.

– Sử dụng các phần mềm CAD như AutoCAD, SolidWorks, Inventor để vẽ mặt cắt của thanh đố nhôm và biên dạng cần phay.

– Từ bản vẽ 2D, dựng lên mô hình 3D của chi tiết đầu đố hoàn chỉnh.

>>> Xem thêm: Phay CNC và Tiện CNC: 2 công nghệ đỉnh cao trong gia công cơ khí

Giai đoạn 2: Lập trình trên CAM

Đây là giai đoạn chuyển đổi mô hình 3D thành những dòng lệnh (G-code) mà máy phay CNC có thể hiểu.

1/ Nhập mô hình CAD:

– Mở file mô hình 3D đã thiết kế ở giai đoạn 1 vào phần mềm CAM.

2/ Thiết lập phôi (Stock Setup):

– Khai báo hình dạng và kích thước của thanh nhôm nguyên liệu (phôi) trước khi gia công.

3/ Chọn gốc tọa độ:

– Xác định điểm gốc (điểm 0,0,0) trên phôi.

– Vị trí này phải dễ dàng xác định lại được khi gá đặt trên máy CNC.

4/ Lựa chọn dao cụ:

– Chọn dao phay phù hợp với vật liệu nhôm.

+ Loại phổ biến nhất là dao phay ngón hợp kim (Carbide Endmill).

– Nên chọn dao có 2 hoặc 3 me cắt (flute) để thoát phoi tốt.

– Chọn đường kính dao phù hợp với các góc lượn và rãnh của biên dạng.

5/ Tạo đường chạy dao:

– Phay thô (Roughing): Sử dụng chạy dao 2D Pocket hoặc 2D Adaptive Clearing để loại bỏ phần lớn vật liệu một cách nhanh chóng.

– Phay tinh (Finishing): Sử dụng 2D Contour chạy một lượt cuối cùng theo đúng biên dạng thiết kế để tạo ra bề mặt hoàn thiện bóng đẹp và kích thước chính xác.

6/ Thiết lập thông số cắt:

– Tốc độ trục chính: Đối với nhôm, cần đặt tốc độ cao (ví dụ: 8,000 – 12,000 RPM hoặc cao hơn).

– Tốc độ chạy dao: Tốc độ di chuyển của dao khi cắt.

– Chiều sâu mỗi lớp cắt: Độ sâu của vật liệu mà dao sẽ cắt trong một lần đi qua.

7/ Mô phỏng (Simulation):

– Chạy mô phỏng toàn bộ quá trình gia công trên phần mềm CAM để:

+ Kiểm tra các đường chạy dao, phát hiện sớm các va chạm tiềm ẩn.

+ Đảm bảo sản phẩm ra đúng như thiết kế.

8/ Xuất chương trình:

– Sau khi mô phỏng thành công, xuất chương trình dưới dạng G-code phù hợp với hệ điều khiển của máy CNC đang sử dụng.

Giai đoạn 3: Chuẩn bị máy phay CNC

1/ Truyền chương trình:

– Chuyển file G-code từ máy tính vào bộ điều khiển của máy CNC qua USB, mạng LAN hoặc các phương thức khác.

2/ Gá đặt phôi:

– Làm sạch bàn máy và ê tô kẹp.

– Kẹp chặt thanh nhôm đố vào ê tô.

+ Đảm bảo phôi được kẹp vững chắc, không bị rung động hay xê dịch trong quá trình gia công.

3/ Thiết lập Máy:

– Lắp dao: Lắp các dao phay đã chọn ở bước CAM vào bầu kẹp và đưa vào ổ chứa dao của máy (ATC).

– Set gốc tọa độ: Sử dụng đầu dò, đồng hồ so để xác định điểm gốc trên phôi đã kẹp.

+ Trùng khớp với gốc tọa độ đã thiết lập trong chương trình CAM (ví dụ: G54).

– Set chiều dài dao: Đo chiều dài của từng dao và nhập giá trị vào bộ điều khiển.

Giai đoạn 4: Vận hành và gia công

1/ Chạy kiểm tra (Dry Run):

– Để đảm bảo an toàn, cho máy chạy chương trình ở phía trên phôi (không cắt vào vật liệu) để quan sát trực quan các đường chạy dao.

– Giảm tốc độ di chuyển nhanh (Rapid Override) xuống mức thấp (25%).

2/ Bật dung dịch tưới nguội: Bật hệ thống làm mát để làm mát dao, bôi trơn và thổi phoi ra khỏi vùng cắt.

3/ Bắt đầu Gia công: Sau khi đã chắc chắn mọi thứ an toàn, nhấn nút “Cycle Start” để máy bắt đầu quá trình gia công tự động.

4/ Giám sát: Luôn theo dõi quá trình máy chạy, lắng nghe tiếng cắt để phát hiện các dấu hiệu bất thường và đảm bảo phoi được thoát ra tốt.

Giai đoạn 5: Kiểm tra và hoàn thiện

1/ Tháo chi tiết: Sau khi máy hoàn thành chương trình, đợi trục chính dừng hẳn rồi mới mở cửa và tháo chi tiết ra khỏi ê tô.

2/ Làm sạch và xử lý Bavia:

– Dùng khí nén để làm sạch phoi trên chi tiết.

– Loại bỏ các cạnh sắc (bavia) còn sót lại sau quá trình gia công.

3/ Kiểm tra chất lượng:

– Sử dụng thước cặp, dưỡng kiểm tra để đo lại các kích thước quan trọng.

Quan trọng nhất: Lấy một đoạn thanh khung mẫu ướm thử vào đầu đố vừa gia công để kiểm tra độ chính xác lắp ghép và độ kín khít.

4/ Tối ưu hóa: Nếu có sai lệch, quay lại Giai đoạn 2 (CAM) để điều chỉnh chương trình và lặp lại quy trình cho đến khi đạt yêu cầu.

Máy phay CNC có khả năng phay chính xác các chi tiết phức tạp như: đầu đố nhôm, phay rãnh bản lề, khoét lễ tay nắm và các sản phẩm nhôm khác. Với công nghệ tiên tiến, máy phay CNC hiện đại đảm bảo độ bền, độ chính xác, dễ dàng đáp ứng mọi yêu cầu khắt khe từ các dự án nhà ở dân dụng đến các công trình kiến trúc quy mô lớn. Đầu tư vào máy phay CNC là đầu tư vào tương lai phát triển bền vững và khẳng định vị thế dẫn đầu của bạn trong ngành công nghiệp nhôm kính đầy cạnh tranh.
