Đầu Kẹp BT Là Gì? Các Loại Đầu Kẹp BT: BT30 - BT40

Trong thế giới gia công cơ khí chính xác, sự vững chắc và ổn định của dao cắt là yếu tố tiên quyết quyết định chất lượng sản phẩm. Để đạt được điều này, đầu kẹp dao phay CNC đóng một vai trò vô cùng quan trọng. Trong số các chuẩn đầu kẹp phổ biến hiện nay, đầu kẹp BT là một trong những chuẩn được sử dụng rộng rãi nhất, đặc biệt là tại thị trường châu Á.

Nội dung bài viết

1 Đầu kẹp BT là gì?
2 Đặc điểm của đầu kẹp BT Taper
3 Sự khác biệt giữa đầu kẹp BT và BBT
4 Các loại đầu kẹp BT
5 So sánh đầu kẹp BT30 – BT40 – BT50

Đầu kẹp BT là gì?

Đầu kẹp BT (BT Taper) là một trong những đầu kẹp dao phay CNC phổ biến nhất. “BT” là viết tắt của Bottle Taper – là một tiêu chuẩn của Hiệp hội máy công cụ Nhật Bản (MAS-403-BT). Chức năng chính của đầu kẹp BT là kết nối chặt chẽ và chính xác dao cắt với động cơ phay (spindle) của máy CNC.

Đầu kẹp BT đảm bảo dao cắt được giữ vững chắc, truyền tải mô-men xoắn và lực cắt một cách hiệu quả, không bị dịch chuyển trong suốt quá trình phay CNC.

Đặc điểm của đầu kẹp BT Taper

Đầu kẹp BT là một trong những chuẩn đầu kẹp dao phay CNC phổ biến nhất trong ngành gia công chính xác.

1/ Thiết kế cân bằng:

– Đầu kẹp BT được thiết kế đối xứng hoàn toàn qua trục quay.

=> Giúp đạt được sự cân bằng tốt khi quay ở tốc độ cao, giảm thiểu rung động và tiếng ồn trong quá trình gia công.

2/ Độ côn 7:24:

– Thiết kế này tạo ra một lực kẹp rất mạnh mẽ và chắc chắn.

=> Đảm bảo dao cắt không bị dịch chuyển dưới tác động của lực cắt.

3/ Tương thích với ATC:

– Phần mặt bích của đầu kẹp BT tương thích với hệ thống thay dao tự động (ATC) của máy CNC.

=> Giúp quá trình thay dao diễn ra nhanh chóng và hiệu quả.

4/ Đa dạng kích thước:

– Chuẩn BT có nhiều kích thước khác nhau như: BT30, BT40, BT50,…

=> Phù hợp với các loại máy phay CNC từ nhỏ đến lớn, từ gia công tốc độ cao đến gia công tải nặng.

>>> Xem thêm các loại máy phay CNC:

5/ Tiếp xúc kép (BBT): Đây là một phiên bản cải tiến quan trọng của đầu kẹp BT.

– Ngoài mặt tiếp xúc côn truyền thống, đầu kẹp BBT còn có thêm mặt tiếp xúc bích với đầu trục chính.

– Thiết kế này mang lại độ cứng vững và độ chính xác vượt trội.

– Giảm thiểu độ đảo và rung động.

– Đặc biệt hiệu quả cho gia công tốc độ cao và các ứng dụng đòi hỏi dung sai chặt chẽ.

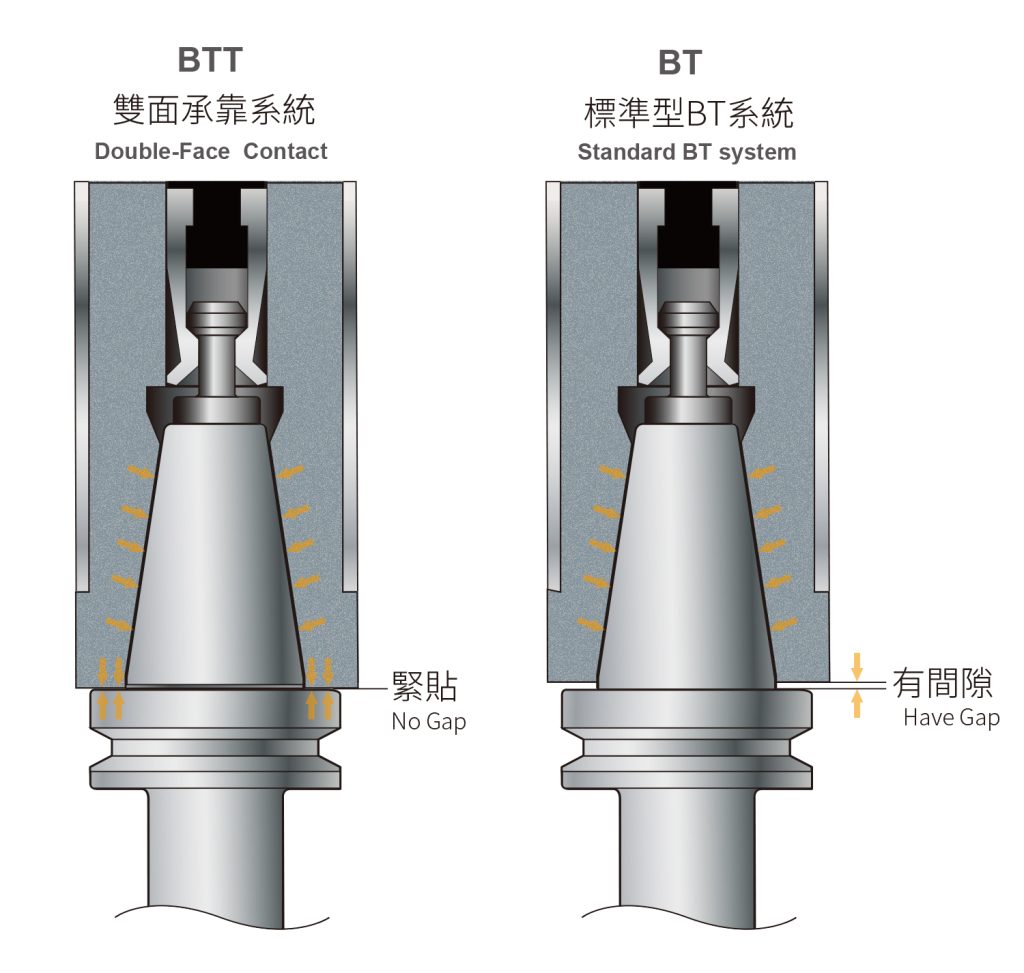

Sự khác biệt giữa đầu kẹp BT và BBT

Sự khác biệt cốt lõi giữa đầu kẹp dao phay CNC BT và BBT nằm ở số mặt tiếp xúc giữa đầu kẹp và trục chính của máy phay CNC.

1/ Đầu kẹp BT (BT Taper):

– Chỉ có 1 mặt tiếp xúc duy nhất (mặt côn) của đầu kẹp với côn lỗ trục chính.

– Khi thanh kéo siết chặt đầu kẹp vào trục chính, chỉ có phần mặt côn này chịu lực kẹp.

+ Tạo ra một khe hở nhỏ giữa mặt bích của đầu kẹp và mặt đầu của trục chính.

– Ở tốc độ cao, lực ly tâm có thể khiến đầu kẹp giãn nở, làm giảm độ tiếp xúc côn và gây ra rung động.

2/ Đầu kẹp BBT (Dual Contact):

– Có 2 mặt tiếp xúc (mặt côn và mặt bích) của đầu kẹp với trục chính.

– Giúp loại bỏ hoàn toàn khe hở, tạo ra một kết nối cực kỳ chắc chắn.

– Điều này giúp tăng cường độ cứng vững, ổn định và chính xác hơn hẳn so với đầu kẹp BT.

Đặc điểm	Đầu kẹp BT	Đầu kẹp BBT
Số mặt tiếp xúc	Một mặt (chỉ mặt côn)	Hai mặt (mặt côn + mặt bích)
Độ cứng vững	Tốt, nhưng có giới hạn	Vượt trội
Độ chính xác	Tốt	Rất cao
Độ ổn định khi tốc độ cao	Có thể bị rung động, giảm độ chính xác	Ổn định, ít rung động
Ứng dụng	Gia công thông thường, đa năng	Gia công tốc độ cao, độ chính xác tuyệt đối, gia công nặng
Tương thích	Máy có trục chính BT tiêu chuẩn	Máy có trục chính BBT (Big-Plus)

Các loại đầu kẹp BT

Đầu kẹp BT được phân loại theo kích thước côn. Kích thước của đầu kẹp BT được ký hiệu bằng các con số như 30, 40, 50 tương ứng với kích thước trục chính của máy. Số càng lớn, đầu kẹp càng lớn và khả năng chịu tải càng cao.

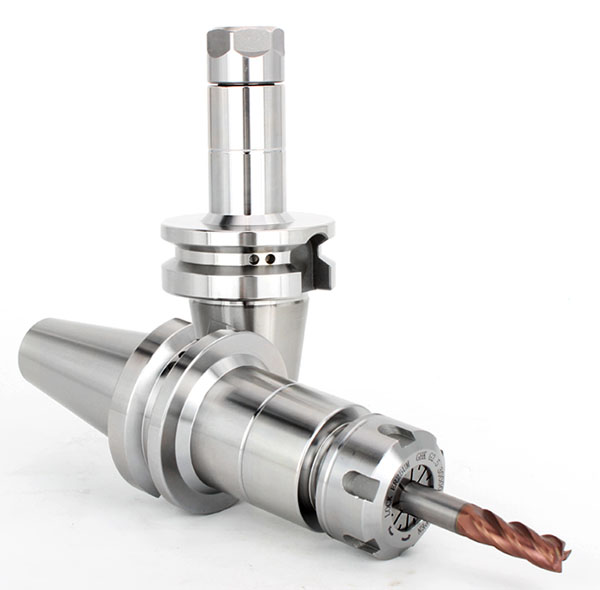

– Đầu BT30: Là loại đầu kẹp nhỏ nhất, có trọng lượng nhẹ.

+ Chúng được sử dụng trên các máy phay CNC tốc độ cao cỡ nhỏ và trung bình.

+ Phù hợp cho gia công chi tiết nhỏ, vật liệu mềm (như nhôm) và các tác vụ gia công tinh.

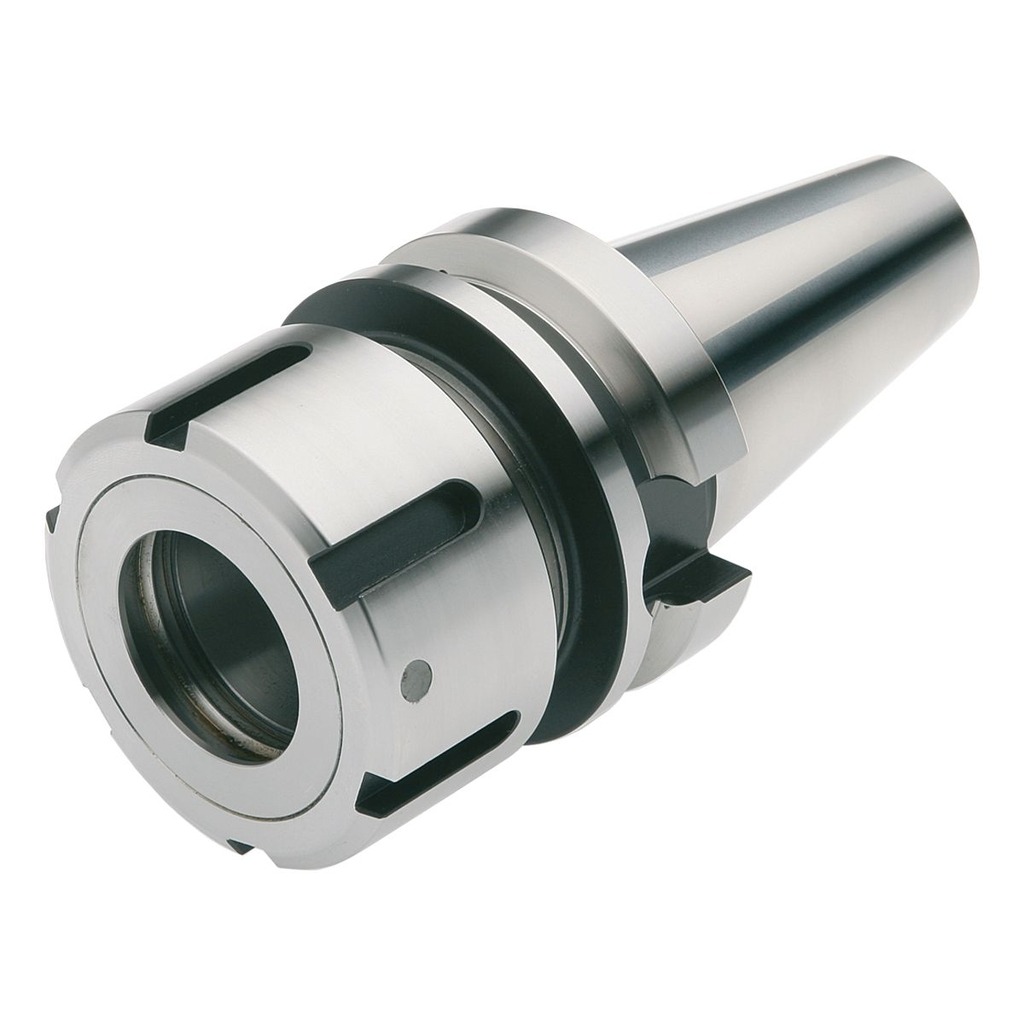

– Đầu BT40: Đây là kích thước phổ biến và đa năng nhất.

+ Đầu kẹp BT40 có sự cân bằng tốt giữa kích thước, khả năng chịu tải và tốc độ.

+ Là lựa chọn lý tưởng cho hầu hết các máy phay CNC đa năng cỡ trung, phù hợp cho cả phay thô và phay tinh.

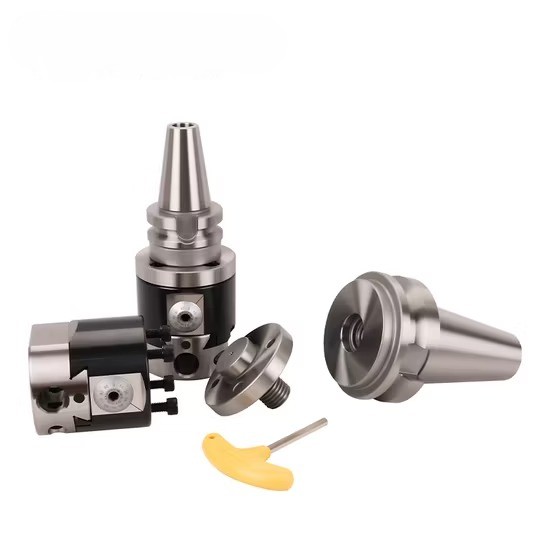

– Đầu BT50: Là loại đầu kẹp lớn nhất và nặng nhất.

+ BT50 được sử dụng trên các máy phay CNC công suất cao, chuyên gia công tải nặng và phay thô các vật liệu cứng như thép và gang.

So sánh đầu kẹp BT30 – BT40 – BT50

Các đầu kẹp BT30, BT40 và BT50 có những đặc điểm khác biệt rõ rệt, quyết định ứng dụng và hiệu quả của chúng trong sản xuất.

Kích thước đầu kẹp

– Đầu BT30: Là chuẩn đầu kẹp nhỏ nhất trong bộ ba.

+ Với kích thước nhỏ và trọng lượng nhẹ, phù hợp với các trục chính có tốc độ quay cao trên các máy phay CNC cỡ nhỏ và trung bình.

+ Kích thước nhỏ gọn giúp giảm quán tính, cho phép máy tăng tốc và giảm tốc nhanh.

+ Rất phù hợp cho các tác vụ gia công tốc độ cao.

– Đầu BT40: Đây là chuẩn đầu kẹp phổ biến nhất hiện nay.

+ Với kích thước vừa phải, BT40 đạt được sự cân bằng tối ưu giữa độ cứng vững, khả năng chịu tải và trọng lượng.

+ Nó có thể được sử dụng trên một loạt các máy phay CNC đa năng, từ cỡ trung đến cỡ lớn.

– Đầu BT50: Là chuẩn đầu kẹp lớn nhất và nặng nhất.

+ Kích thước lớn của nó đi kèm với một mặt bích rộng, được thiết kế để chịu được mô-men xoắn và lực cắt cực lớn.

+ Đầu kẹp BT50 được sử dụng trên các máy phay CNC hạng nặng với trục chính có công suất lớn.

Độ cứng vững, khả năng chịu tải

Độ cứng vững là khả năng của đầu kẹp chống lại sự biến dạng dưới tác dụng của lực cắt.

– Đầu BT30: Có độ cứng vững thấp nhất.

+ Do kích thước nhỏ, nó dễ bị rung động khi gia công với lực cắt lớn.

+ Vì vậy, BT30 phù hợp cho các tác vụ gia công nhẹ và dao có đường kính nhỏ.

– Đầu BT40: Độ cứng vững của BT40 ở mức tốt.

+ Cho phép nó xử lý hiệu quả các tác vụ phay từ trung bình đến nặng vừa.

+ Đây là lý do tại sao nó trở thành lựa chọn hàng đầu cho các xưởng gia công đa năng.

– Đầu BT50: Độ cứng vững của BT50 là cao nhất.

+ Kích thước và cấu tạo chắc chắn của nó cho phép truyền tải lực cắt cực lớn một cách hiệu quả.

+ Giảm thiểu rung động và đảm bảo độ chính xác ngay cả trong các tác vụ phay thô, nặng nhất.

Mô-men xoắn và công suất

Mô-men xoắn và công suất là 2 yếu tố quyết định khả năng của trục chính.

– Đầu BT30:

+ Thường được sử dụng với các trục chính có công suất thấp, mô-men xoắn nhỏ.

+ Chúng phù hợp với các máy có động cơ khoảng 3-5 KW, chuyên về gia công tốc độ cao và nhẹ.

– Đầu BT40:

+ Phổ biến trên các máy có công suất trung bình, từ 7.5 đến 15 KW.

+ Nó có thể truyền tải mô-men xoắn đủ mạnh để gia công nhiều loại vật liệu từ nhôm đến thép.

>>> Xem thêm: Máy phay nhôm CNC: Phay đầu đố cửa nhôm

– Đầu BT50:

+ Được thiết kế để phù hợp với các trục chính có công suất rất lớn (trên 18.5 KW) và mô-men xoắn vượt trội.

+ Đây là lựa chọn bắt buộc cho các máy phay công suất lớn, gia công các chi tiết nặng.

Tốc độ quay

Trọng lượng, độ cứng vững của đầu kẹp ảnh hưởng trực tiếp đến tốc độ quay an toàn và hiệu quả của trục chính.

– Đầu BT30:

+ Rất lý tưởng cho các trục chính có tốc độ quay cao (trên 15,000 vòng/phút).

+ Điều này giúp tối ưu hóa hiệu quả gia công tốc độ cao (HSM) trên các vật liệu mềm.

– Đầu BT40:

+ Có thể hoạt động ở dải tốc độ rộng, từ tốc độ thấp cho gia công thô đến tốc độ cao cho gia công tinh.

+ Đây là một sự cân bằng tuyệt vời, giúp BT40 trở nên linh hoạt.

– Đầu BT50:

+ Với kích thước và trọng lượng lớn, BT50 có quán tính cao và thường hoạt động hiệu quả ở tốc độ quay thấp hơn.

+ Nó được thiết kế để chịu tải và cắt mạnh ở tốc độ thấp, thay vì tốc độ cao.

Ứng dụng đầu kẹp BT

Mỗi loại đầu kẹp BT có một ứng dụng riêng, nơi nó phát huy tối đa sức mạnh của mình:

– Đầu kẹp BT30:

+ Máy phay CNC nhỏ, tốc độ cao.

+ Gia công các chi tiết nhỏ, tinh xảo.

+ Gia công các loại vật liệu mềm như nhôm, đồng, nhựa.

+ Ứng dụng trong ngành sản xuất khuôn mẫu nhỏ và gia công điện cực.

– Đầu kẹp BT40:

+ Máy phay CNC đa năng cỡ trung.

+ Gia công chi tiết có kích thước trung bình.

+ Phù hợp cho cả phay thô lẫn phay tinh trên nhiều loại vật liệu (thép, gang, nhôm).

+ Ứng dụng rộng rãi trong các xưởng gia công cơ khí tổng hợp.

– Đầu kẹp BT50:

+ Máy phay CNC lớn, công suất cao.

+ Gia công nặng (heavy-duty machining), phay thô.

+ Gia công các chi tiết có kích thước lớn, vật liệu cứng (gang, thép hợp kim).

+ Ứng dụng trong các ngành công nghiệp nặng như sản xuất máy móc, thiết bị công nghiệp, khuôn dập lớn.

Đặc điểm	Đầu kẹp BT30	Đầu kẹp BT40	Đầu kẹp BT50
Kích thước	Nhỏ nhất	Trung bình, phổ biến nhất	Lớn nhất
Độ cứng vững	Thấp	Tốt	Cao nhất
Công suất/Mô-men xoắn	Thấp	Trung bình	Rất lớn
Tốc độ quay	Tối ưu cho tốc độ cao	Cân bằng (cao và thấp)	Tối ưu cho tốc độ thấp
Ứng dụng chính	Gia công tốc độ cao, vật liệu mềm, chi tiết nhỏ	Đa năng, gia công chung, chi tiết vừa	Gia công nặng, vật liệu cứng, chi tiết lớn
Loại máy tương ứng	Máy nhỏ, tốc độ cao	Máy đa năng cỡ trung	Máy lớn, công suất cao

Kết luận:

Việc lựa chọn đầu kẹp BT không chỉ dựa trên đặc tính của đầu kẹp dao phay CNC mà còn phải phù hợp với hệ thống máy móc và mục tiêu sản xuất của bạn.

1/ Loại máy CNC: Đầu kẹp phải tương thích với kích thước trục chính của máy.

2/ Loại vật liệu và tác vụ gia công:

– Nếu bạn chủ yếu gia công các vật liệu cứng, phay thô và sử dụng dao lớn, BT50 là lựa chọn hợp lý nhất.

– Nếu bạn gia công đa dạng, từ phay thô đến phay tinh, trên nhiều loại vật liệu, BT40 là lựa chọn linh hoạt và hiệu quả.

– Nếu bạn chuyên về gia công tốc độ cao trên vật liệu mềm và chi tiết nhỏ, BT30 sẽ mang lại hiệu quả cao nhất.

3/ Ngân sách: Chi phí đầu tư đầu kẹp BT50 cao hơn đáng kể so với BT40 và BT30. Bạn cần cân nhắc ngân sách và hiệu quả sản xuất lâu dài.

Đầu kẹp BT là một thành phần không thể thiếu, đóng vai trò then chốt trong việc đảm bảo sự chính xác và hiệu quả của máy phay CNC. Việc lựa chọn đúng loại đầu kẹp BT, sẽ là chìa khóa để tối ưu hóa hiệu suất máy, nâng cao chất lượng sản phẩm và khẳng định vị thế trong ngành cơ khí chính xác.
