Trong lĩnh vực gia công cơ khí chính xác, máy phay CNC 5 trục là đỉnh cao của công nghệ, mang đến khả năng gia công các chi tiết phức tạp với độ chính xác và hiệu quả vượt trội. Với khả năng điều khiển đồng thời trên 5 trục (X, Y, Z, A và C), U630 có thể tạo ra các chi tiết phức tạp có độ cong mềm mại chỉ trong một lần gá đặt duy nhất.
Máy phay CNC 5 trục U630 là một ví dụ tiêu biểu cho công nghệ tiên tiến này, được thiết kế để đáp ứng những yêu cầu khắt khe nhất trong cả cắt gọt nặng và gia công chính xác.
Nội dung bài viết

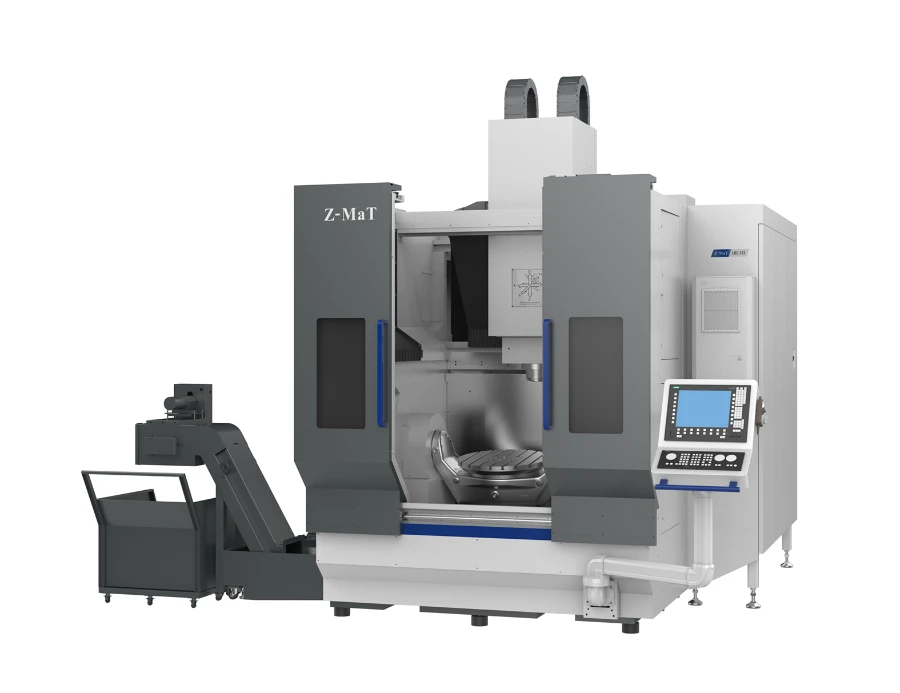

Giới thiệu máy phay CNC 5 trục U630
Máy phay CNC 5 trục U630 là một trung tâm gia công 5 trục được trang bị các tính năng, công nghệ tiên tiến, đảm bảo hiệu suất cao và độ chính xác vượt trội. Với cấu trúc cổng (gantry-type structure), máy mang lại độ cứng vững đáng kể và phân bố tải trọng đồng đều, giúp duy trì độ chính xác của máy trong suốt quá trình vận hành.
Điểm nổi bật của máy phay CNC 5 trục U630
1/ Hệ thống điều khiển 5 trục hiện đại:
– Máy phay CNC 5 trục U630 được trang bị hệ thống CNC Siemens 840D hiện đại.
=> Đảm bảo hoạt động ổn định trong nhiều môi trường sản xuất.
2/ Trục chính mạnh mẽ:
– Máy phay CNC 5 trục sở hữu trục chính có tốc độ cao lên đến 18000 vòng/phút và động cơ servo chính 30kW.
=> Đáp ứng nhu cầu cả cắt gọt nặng lẫn gia công chính xác, mang lại sự linh hoạt tối đa.
3/ Độ chính xác vượt trội:
– Hệ thống điều khiển vòng kín cho các trục X, Y, Z, A và C.
=> Đảm bảo độ chính xác đặc biệt và khả năng gia công siêu chính xác.
– Toàn bộ máy trải qua phân tích phần tử hữu hạn để đảm bảo độ cứng vững cao.
– Tất cả các bộ phận được chế tạo tỉ mỉ để duy trì độ chính xác của máy trong thời gian dài.
4/ Cấu trúc cứng vững và tối ưu:
– Cấu trúc cột được gia cố đảm bảo độ cứng vững và khả năng duy trì độ chính xác của máy.
– Cấu trúc cổng (gantry-type) cung cấp độ cứng vững mạnh mẽ và phân bố tải trọng nhất quán.
5/ Quản lý phoi hiệu quả:
– Khoang sản xuất được bọc bằng thép không gỉ tối ưu hóa việc xử lý phoi thải.
– Tích hợp hệ thống xả phoi bằng dung dịch từ các phía (trái, phải, trước, sau).
=> Đảm bảo việc loại bỏ phoi tối ưu cho các quy trình gia công đáng tin cậy trong hệ thống tự động hóa.
6/ Hệ thống thay dao tự động (ATC):
– Có khả năng chứa 30 dao giúp tăng hiệu suất và giảm thời gian chết trong quá trình thay dao.
Thông số kỹ thuật máy phay CNC 5 trục U630
| Mục | Đơn vị | Cấu hình |
| Hành trình trục X/Y/Z | mm | 800/800/550 |
| Phạm vi xoay trục A/B | ° | A: ±115 |
| Phạm vi quay trục C | ° | 360 |
| Khoảng cách từ trục chính đến bàn làm việc | mm | 120-670 |
 Tốc độ của trục X/Y/Z |
m/phút | 48 |
| Tốc độ quay trục A/B/C | vòng/phút | Điều hòa: 60/100 |
| Kết cấu | / | Kiểu cầu (Trục A truyền động kép) |
| Lỗ côn trục chính | / | HSK A63 |
| Công suất trục chính | kW | 30 |
| Mô men xoắn trục chính | Nm | 72/85 |
| Tốc độ trục chính (tối đa) | vòng/phút | 18000 |
| Kích thước bảng | mm | 630 |
| Tải trọng của bàn xoay | kg | 850 |
| khe chữ T | mm | 7-14 × 80° |
| Mô-men xoắn động cơ trục A/B | Nm | A:1290/2400×2 |
| Mô-men xoắn động cơ trục C | Nm | 600/1100 |
| Kiểu | Loại chuỗi | |
| Số lượng vị trí dao | 32,*40,*60,*90 | |
| Đường kính dao tối đa | mm | Φ75/Φ120 |
| Chiều dài dao tối đa | mm | 300 |
| Trọng lượng dao tối đa | Kg | 8 |
| Độ chính xác định vị X/Y/Z | mm | 0,006 |
| Độ chính xác lặp lại X/Y/Z | mm | 0,004 |
| Độ chính xác định vị A/B/C | giây | Điều hòa: ±8/ ±8 |
| Độ chính xác lặp lại A/B/C | giây | Điều hòa: ±4/±4 |
| Công suất điện | kW | 68 |
| Khí nén | Mpa | 0.6-0.8 |
| Kích thước (DxRxC) | mm | 2728 × 3760 × 3726 |
| Cân nặng | kg | 16500 |
Cấu tạo máy phay CNC 5 trục U630
Cấu tạo của máy phay CNC 5 trục U630 bao gồm:
1/ Cấu trúc cổng (Gantry-type structure): Đây là một trong những đặc điểm cấu tạo nổi bật nhất của U630.
– Cấu trúc này mang lại độ cứng vững mạnh mẽ và phân bố tải trọng đồng đều.
– Giúp đảm bảo độ chính xác của máy trong suốt quá trình vận hành.
– Đặc biệt khi gia công các chi tiết lớn hoặc nặng.
2/ Hệ thống điều khiển 5 trục: Máy được trang bị hệ thống điều khiển CNC Siemens 840D.
– Khả năng điều khiển vòng kín cho 5 trục: X, Y, Z, A và C.
– Hệ thống này đảm bảo độ chính xác vượt trội và khả năng gia công các hình dạng phức tạp.
3/ Cấu trúc cột được gia cố: Phần cột của máy được tăng cường độ cứng vững và đã trải qua phân tích phần tử hữu hạn cũng như tối ưu hóa.
– Điều này giúp đảm bảo độ cứng vững của máy và khả năng duy trì độ chính xác trong thời gian dài.
4/ Trục chính điện công suất cao: Đáp ứng cả yêu cầu cắt gọt nặng và gia công chính xác, mang lại sự linh hoạt trong các ứng dụng khác nhau.
5/ Cabin sản xuất tối ưu: Khoang sản xuất của máy được bọc bằng thép không gỉ, được tối ưu hóa để quản lý phoi thải hiệu quả.
– Ngoài ra, máy còn tích hợp hệ thống xả phoi bằng dung dịch từ nhiều phía (trái, phải, trước, sau).
– Đảm bảo việc loại bỏ phoi tối ưu và giữ cho khu vực gia công sạch sẽ.
6/ Các thành phần chế tạo tỉ mỉ:
– Toàn bộ máy và các thành phần của nó đều được chế tạo một cách cẩn thận và tỉ mỉ.
– Giúp duy trì độ chính xác của máy trong suốt thời gian dài sử dụng.
>>> Xem thêm sản phẩm liên quan:
- Máy Phay Đứng CNC
- Máy Phay Giường CNC khổ lớn
- Máy Phay Ngang CNC
- Máy Phay CNC 3 Trục Z540, Z640
Ứng dụng máy phay CNC 5 trục
Máy phay CNC 5 trục U630 là lựa chọn lý tưởng cho các ngành công nghiệp đòi hỏi độ chính xác cao và khả năng gia công các chi tiết phức tạp, bao gồm:
– Hàng không vũ trụ: Gia công các chi tiết cánh quạt, khung thân, các bộ phận có hình dạng khí động học phức tạp.
– Khuôn mẫu: Tạo ra các khuôn 3D phức tạp với bề mặt chính xác cao.
– Y tế: Sản xuất các thiết bị cấy ghép, dụng cụ phẫu thuật với độ chính xác và chi tiết phức tạp.
– Ô tô: Chế tạo các bộ phận động cơ, hộp số có hình dạng phức tạp.
Với những đặc điểm nổi bật này, máy phay CNC 5 trục U630 là một giải pháp toàn diện, mang lại hiệu suất, độ chính xác và độ tin cậy cao cho các tác vụ gia công đòi hỏi khắt khe nhất. Hãy liên hệ ngay tới VNTECH để được tư vấn chi tiết về giải pháp gia công cơ khí chính xác này.
