Máy Phay Mặt Phẳng: Giải pháp trong gia công mặt bích

Máy phay mặt phẳng đã trở thành một thiết bị không thể thiếu trong ngành công nghiệp chế tạo như dầu khí, đóng tàu hay sản xuất máy công cụ. Được thiết kế chuyên dụng để gia công các bề mặt bích lớn, máy phay mặt phẳng đảm bảo độ chính xác cao, độ nhẵn tuyệt đối, từ đó giúp tạo ra các mối ghép kín khít, vững chắc, góp phần đảm bảo an toàn và hiệu suất cho toàn bộ hệ thống.

Bài viết này, VNTECH sẽ cung cấp một cái nhìn toàn diện từ định nghĩa, cấu tạo, quy trình làm việc, cho đến các loại máy phay mặt bích trong sản xuất hiện đại.

Nội dung bài viết

1 Máy phay mặt phẳng là gì?
2 Cấu tạo của máy phay mặt bích
3 Quy trình phay mặt phẳng, mặt bích
4 Các loại máy phay mặt phẳng CNC
5 Các loại dao phay mặt bích
6 Lợi ích của máy phay mặt phẳng

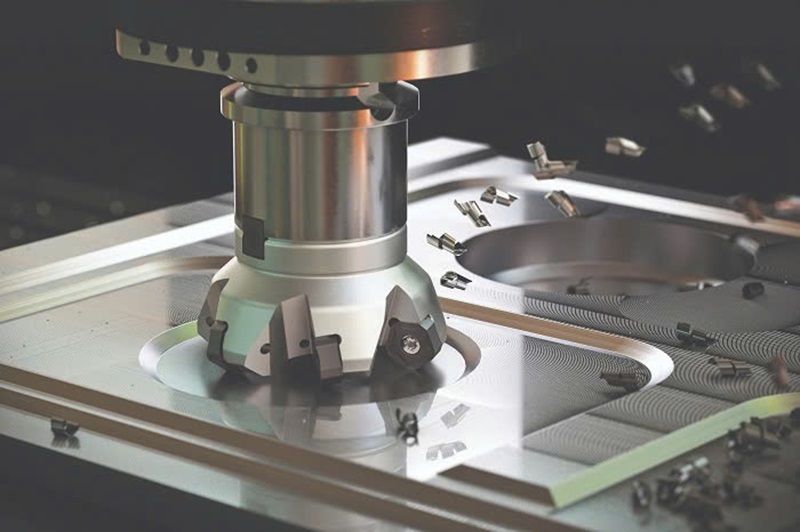

Máy phay mặt phẳng là gì?

Máy phay mặt phẳng (tiếng Anh là Face Milling Machine) còn được biết đến với tên gọi máy phay mặt bích, là một loại máy phay CNC chuyên dụng được thiết kế để tạo ra các bề mặt phẳng, mịn và chính xác trên phôi. Chức năng chính của máy là sử dụng một loại dao phay có đường kính lớn để loại bỏ vật liệu trên một diện tích rộng.

Máy phay mặt bích đóng vai trò cực kỳ quan trọng trong các ngành công nghiệp đòi hỏi độ chính xác cao về độ phẳng, đặc biệt là:

– Gia công mặt bích: Đảm bảo bề mặt bích phẳng hoàn hảo để tạo ra các mối nối kín khít trong hệ thống đường ống.

– Sản xuất máy công cụ: Phay các bề mặt lắp ráp của thân máy, bàn máy, ụ trượt.

– Công nghiệp nặng: Gia công các bề mặt lớn trên các chi tiết máy, khuôn mẫu.

Quá trình phay mặt phẳng trên máy phay CNC sẽ đạt được độ phẳng và độ nhẵn bề mặt vượt trội, nâng cao chất lượng sản phẩm, tối ưu hóa hiệu quả sản xuất.

>>> Xem các loại máy phay mặt bích CNC:

Cấu tạo của máy phay mặt bích

Máy phay mặt bích là một loại máy phay CNC chuyên dụng. Cấu tạo của nó được thiết kế để tối ưu hóa cho mục đích chính là gia công các bề mặt phẳng lớn với độ chính xác và độ nhẵn bề mặt cao.

1/ Thân máy (Machine Body):

– Là phần khung chính, được đúc từ gang cứng vững để chịu được tải trọng và rung động lớn trong quá trình phay CNC.

2/ Bàn máy (Worktable): Là nơi gá đặt phôi (như mặt bích).

– Bàn máy thường có kích thước lớn, trang bị các rãnh chữ T để kẹp chặt phôi bằng bu lông, đảm bảo phôi không dịch chuyển.

3/ Trục chính (Spindle):

– Được thiết kế để truyền tải mô-men xoắn lớn, phù hợp với các loại dao phay có đường kính lớn.

4/ Dao phay mặt:

– Có đường kính lớn, được cấu tạo từ một thân dao tròn với nhiều mảnh hợp kim.

– Các mảnh dao được sắp xếp theo một cách đặc biệt để cắt gọt hiệu quả.

– Tạo ra một bề mặt phẳng, giảm thiểu lực cắt và cải thiện độ nhẵn bề mặt.

5/ Hệ thống điều khiển CNC:

– Hệ thống này điều khiển tất cả các chuyển động của trục (X, Y, Z) theo chương trình đã lập trình.

– Đảm bảo quá trình phay diễn ra tự động và chính xác.

6/ Hệ thống làm mát:

– Trong quá trình phay, một lượng nhiệt lớn sẽ được sinh ra.

– Máy phay mặt bích được trang bị hệ thống làm mát hiệu quả để giảm nhiệt, cuốn phoi và kéo dài tuổi thọ của mảnh dao.

7/ Đồ gá chuyên dụng:

– Tùy theo ứng dụng, máy có thể sử dụng các đồ gá phay chuyên biệt để kẹp các loại mặt bích.

Sự kết hợp của các bộ phận này giúp máy phay mặt bích trở thành một công cụ mạnh mẽ, chuyên dùng để tạo ra các bề mặt phẳng hoàn hảo, đáp ứng các yêu cầu khắt khe của ngành công nghiệp.

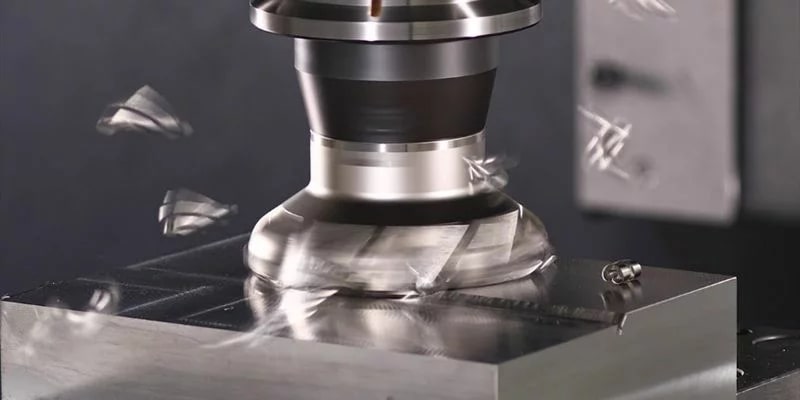

Quy trình phay mặt phẳng, mặt bích

Một quy trình phay mặt phẳng trên máy phay CNC thường diễn ra theo các bước sau:

1. Chuẩn bị:

– Vệ sinh sạch sẽ phôi và bàn máy để đảm bảo không có phoi hoặc bụi bẩn.

– Phôi được cố định lên bàn máy một cách chắc chắn bằng ê tô máy phay hoặc các cơ cấu kẹp.

2. Lựa chọn dao:

– Chọn đầu dao phay mặt có đường kính và loại mảnh dao phù hợp.

– Lập trình các thông số cắt như tốc độ trục chính, bước tiến dao và chiều sâu cắt.

3. Gia công:

– Máy tự động di chuyển đầu dao phay mặt qua bề mặt phôi theo đường chạy dao đã lập trình.

– Quá trình phay diễn ra theo từng lớp cắt, loại bỏ vật liệu để tạo ra bề mặt phẳng.

– Thường sử dụng dung dịch làm mát để giảm nhiệt, bôi trơn và cuốn phoi ra khỏi vùng cắt.

4. Kiểm tra:

Sau khi phay xong, bề mặt phôi được kiểm tra độ phẳng bằng các thiết bị chuyên dụng như: thước thẳng, đồng hồ so hoặc máy đo tọa độ.

Các loại máy phay mặt phẳng CNC

Máy phay mặt phẳng CNC được phân loại chủ yếu dựa trên hướng của trục chính và tính chất di động của máy.

1/ Máy phay đứng CNC: Trục chính của máy được đặt theo phương thẳng đứng, vuông góc với bàn máy.

– Ưu điểm:

+ Phù hợp với hầu hết các tác vụ phay mặt phẳng trên nhiều loại phôi.

+ Thiết kế này giúp người vận hành dễ dàng quan sát quá trình gia công.

– Ứng dụng: Gia công mặt phẳng trên các chi tiết có kích thước vừa và nhỏ, sản xuất khuôn, đồ gá.

2/ Máy phay ngang CNC: Trục chính của máy được đặt theo phương nằm ngang, song song với bàn máy.

– Ưu điểm:

+ Phù hợp với các phôi dài hoặc nặng, giúp tăng độ cứng vững.

+ Giúp thoát phoi tốt hơn do phoi rơi tự do xuống dưới.

– Ứng dụng: Gia công các bề mặt lớn, phay mặt bích, phay rãnh trên các chi tiết có chiều dài lớn.

3/ Máy phay mặt di động: Đây là một loại máy rất chuyên dụng, có kích thước nhỏ gọn và có thể tháo lắp.

– Ưu điểm:

+ Máy có thể được mang đến công trường để sửa chữa các mặt bích, đường ống ngay tại chỗ.

+ Tiết kiệm đáng kể thời gian, chi phí so với việc tháo rời và vận chuyển các thiết bị lớn đến xưởng gia công.

– Ứng dụng: Sửa chữa, bảo dưỡng các hệ thống đường ống trong các ngành dầu khí, năng lượng, đóng tàu.

Các loại dao phay mặt bích

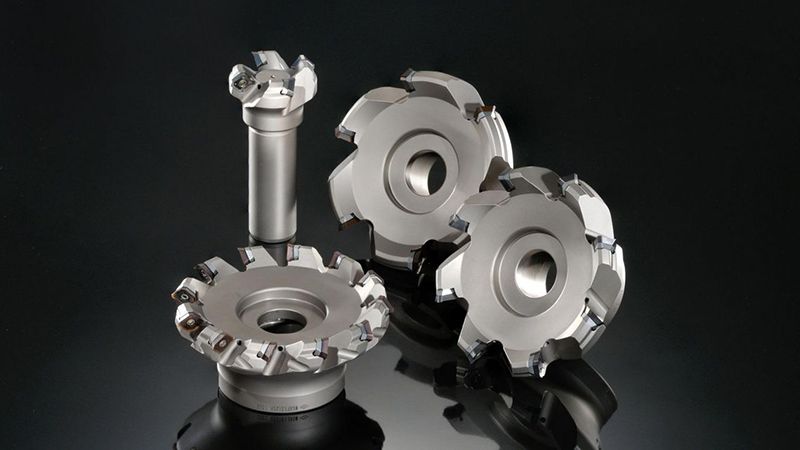

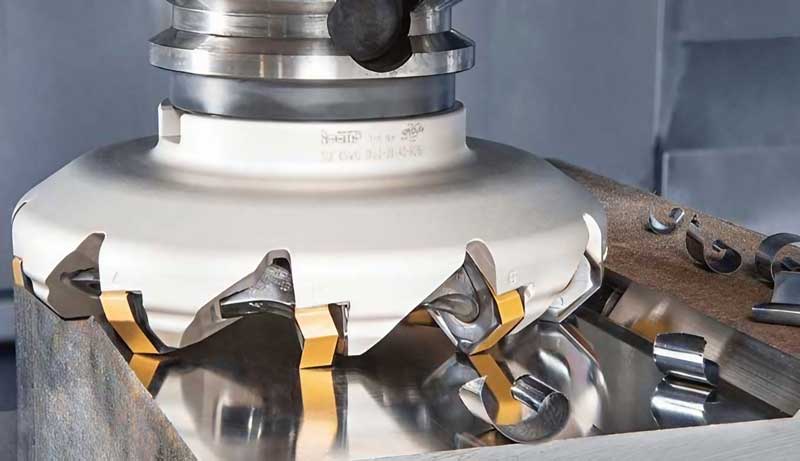

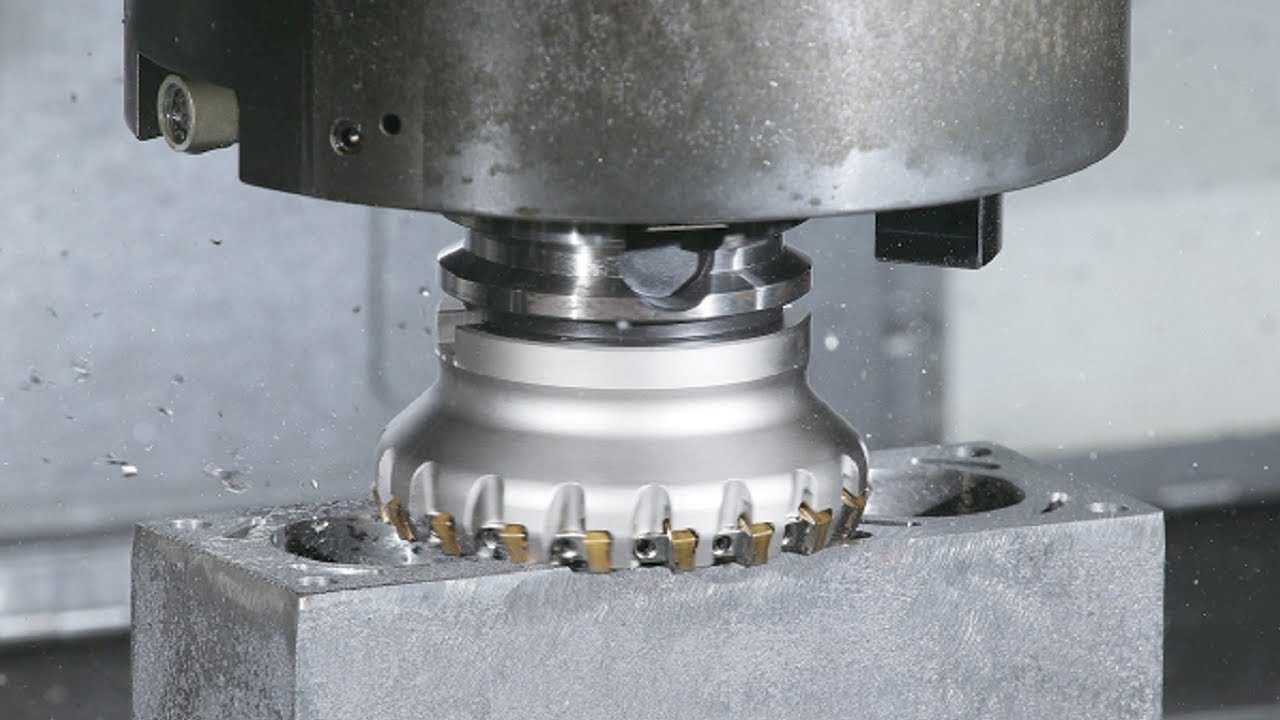

Dao phay mặt bích là một loại dao cắt chuyên dụng, được thiết kế đặc biệt để gia công các bề mặt phẳng lớn trên phôi. Không giống như dao phay ngón thường cắt bằng phần đầu, dao phay mặt phẳng sử dụng các lưỡi cắt ở phần mặt đáy để loại bỏ vật liệu một cách hiệu quả.

1/ Cấu tạo dao phay

Một dao phay mặt phẳng điển hình thường có cấu tạo ghép mảnh, bao gồm:

– Thân dao: Phần thân chính được làm từ thép cứng, có các hốc để lắp mảnh dao.

– Mảnh dao: Các mảnh hợp kim cứng, được mài sắc, gắn trên chu vi của thân dao.

2/ Nguyên lý hoạt động

Dao phay mặt phẳng hoạt động dựa trên nguyên lý phay bằng nhiều lưỡi cắt. Khi dao quay, tất cả các lưỡi cắt trên chu vi đều tham gia vào quá trình cắt. Điều này giúp:

– Loại bỏ vật liệu trên một diện tích rộng trong một lần cắt, giúp quá trình gia công diễn ra nhanh chóng.

– Lực cắt được phân tán đều trên nhiều lưỡi cắt, giảm tải cho từng mảnh dao.

– Nhờ vào việc các lưỡi cắt được sắp xếp chồng lấn nhau, bề mặt sau khi phay sẽ mịn và phẳng hơn.

3/ Các loại dao phay mặt phẳng

Dao phay mặt phẳng có thể được phân loại theo cấu tạo và hình dáng mảnh dao:

– Dao phay mặt phẳng gắn mảnh: Các mảnh dao được gắn trên một thân dao và có thể thay thế.

– Dao phay mặt phẳng nguyên khối: Toàn bộ dao được làm từ một khối vật liệu duy nhất. Loại này có độ cứng vững cao nhưng kém linh hoạt hơn.

– Mảnh dao vuông (Square Insert): Phổ biến, có 4 cạnh cắt.

– Mảnh dao tròn (Round Insert): Góc cắt linh hoạt, lưỡi cắt rất mạnh, có thể xoay 360 độ, phù hợp cho nhiều ứng dụng.

>>> Xem thêm: Tìm hiểu về dao phay rãnh T

Lợi ích của máy phay mặt phẳng

Máy phay mặt phẳng đóng vai trò rất quan trọng trong ngành công nghiệp, mang lại nhiều lợi ích thiết thực, đặc biệt là trong các quy trình đòi hỏi độ chính xác cao.

1/ Đảm bảo độ phẳng vượt trội

– Sử dụng dao chuyên dụng để tạo ra các bề mặt phẳng hoàn hảo, với độ chính xác cao.

– Cực kỳ quan trọng với các chi tiết như mặt bích trong các hệ thống đường ống, van, hoặc các bề mặt lắp ráp của máy móc.

2/ Nâng cao chất lượng bề mặt

– Máy có thể tạo ra bề mặt có độ nhẵn rất cao, đáp ứng các yêu cầu kỹ thuật khắt khe.

– Bề mặt phẳng, mịn giúp giảm thiểu ma sát khi lắp ráp và nâng cao tính thẩm mỹ của sản phẩm.

3/ Tăng năng suất, hiệu quả sản xuất

– Dao phay mặt có đường kính lớn cho phép loại bỏ vật liệu trên một diện tích rộng trong một lần cắt.

=> Giúp quá trình gia công diễn ra nhanh chóng.

– Khả năng tự động hóa của máy CNC giúp giảm thời gian thiết lập và gia công.

4/ Tính linh hoạt và đa dạng ứng dụng

– Máy có thể gia công nhiều loại vật liệu khác nhau như thép, gang, nhôm, và các hợp kim đặc biệt.

– Ứng dụng rộng rãi trong các ngành công nghiệp nặng, sản xuất khuôn mẫu, đồ gá và các thiết bị đòi hỏi độ phẳng chính xác.

Máy phay mặt phẳng là một thiết bị chuyên dụng, đóng vai trò then chốt trong việc tạo ra các bề mặt phẳng chính xác và chất lượng cao. Với khả năng gia công hiệu quả, tự động hóa cao và độ chính xác vượt trội, máy phay mặt phẳng không chỉ nâng cao chất lượng sản phẩm mà còn là công cụ không thể thiếu trong nhiều quy trình sản xuất hiện đại, đặc biệt là trong sản xuất và sửa chữa mặt bích.
