Máy ép thủy lực là gì? Cấu tạo, nguyên lý & công dụng máy ép thủy lực

Máy ép thủy lực là một công cụ đa năng, sử dụng sức mạnh của áp suất chất lỏng để thực hiện những tác vụ tưởng chừng bất khả thi: từ việc tạo hình các tấm kim loại dày, nén chặt phế liệu cho đến ép các linh kiện thành một khối hoàn chỉnh. Với sức mạnh vượt trội, khả năng điều chỉnh linh hoạt và độ chính xác cao, máy ép thủy lực đã trở thành một nhân tố then chốt, thúc đẩy năng suất và định hình nên nhiều sản phẩm mà chúng ta sử dụng hàng ngày.

Nội dung bài viết

1 Máy ép thủy lực là gì?
2 So sánh máy ép với máy dập
3 Công dụng của máy ép thủy lực
4 Nguyên lý của máy ép thủy lực
5 Cấu tạo máy ép thủy lực
6 Các loại máy ép thủy lực thông dụng
7 Ứng dụng của máy ép thủy lực
8 Giá máy ép thủy lực

Máy ép thủy lực là gì?

Máy ép thủy lực (Hydraulic press) là một loại máy công nghiệp sử dụng áp suất lỏng (thường là dầu thủy lực) để tạo ra lực nén cực lớn. Nó hoạt động dựa trên nguyên lý của định luật Pascal, trong đó áp suất tác dụng lên một chất lỏng trong bình kín sẽ được truyền đi nguyên vẹn.

=> Điều này cho phép một lực nhỏ tác dụng lên pít-tông cũng có thể tạo ra một lực lớn hơn rất nhiều.

Phát minh này được nhà khoa học Joseph Bramah ứng dụng lần đầu vào cuối thế kỷ 18. Máy ép thủy lực đã trải qua nhiều cải tiến để trở thành một trong những loại máy công cụ linh hoạt và hiệu quả nhất hiện nay, đóng vai trò quan trọng từ sản xuất ô tô, gia công kim loại cho đến tái chế vật liệu.

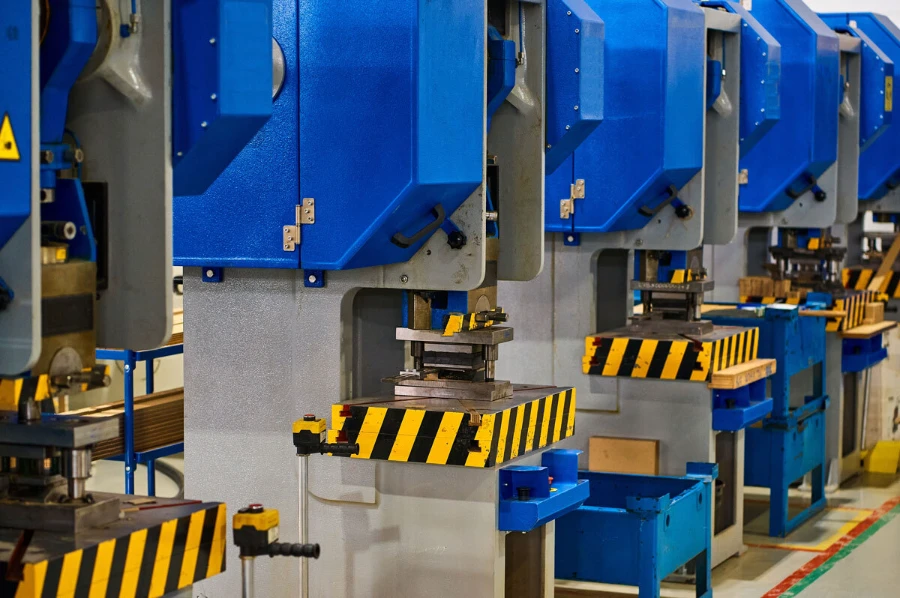

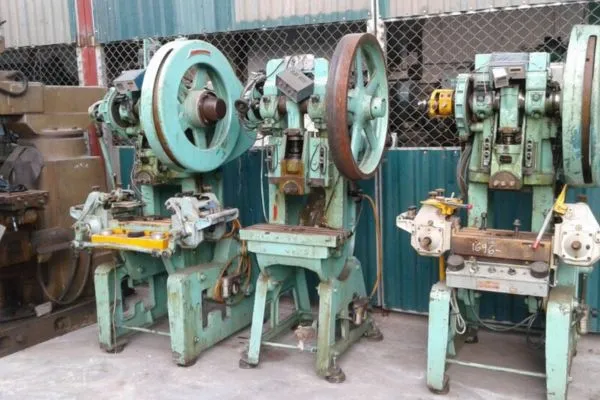

So sánh máy ép với máy dập

Máy ép và máy dập có nhiều điểm tương đồng vì cả 2 đều sử dụng lực để biến dạng hoặc cắt vật liệu. Tuy nhiên, chúng có những khác biệt quan trọng về nguyên lý hoạt động, mục đích sử dụng và đặc tính kỹ thuật.

Tiêu chí	Máy ép (Press)	Máy dập (Stamping Press)
Nguyên lý hoạt động	Tạo ra lực nén từ từ, ổn định, có thể điều chỉnh được.	Tạo ra lực tác động mạnh, đột ngột, trong thời gian cực ngắn.
Mục đích chính	Ép, nắn thẳng, lắp ráp, uốn, nén chặt vật liệu.	Cắt, đột, dập, tạo hình các chi tiết từ vật liệu dạng tấm.
Tốc độ làm việc	Tương đối chậm, có thể điều chỉnh linh hoạt.	Rất nhanh, phù hợp cho sản xuất hàng loạt.
Loại vật liệu	Đa dạng: kim loại, nhựa, bột, phế liệu.	Chủ yếu là kim loại tấm và các vật liệu dạng tấm khác.
Ứng dụng	Ép phế liệu, ép gạch, nắn thẳng trục, ép vòng bi.	Dập vỏ xe ô tô, dập linh kiện điện tử, dập các chi tiết kim loại tấm.

Kết luận:

– Máy ép thủy lực là một khái niệm rộng hơn, tập trung vào việc tạo ra lực nén để thực hiện nhiều công việc khác nhau.

– Trong khi đó, máy dập thủy lực là một ứng dụng chuyên biệt của máy ép, được tối ưu hóa cho công việc dập khuôn và cắt vật liệu với tốc độ cao.

Công dụng của máy ép thủy lực

Máy ép thủy lực là một công cụ đa năng trong nhiều ngành công nghiệp, sử dụng lực nén cực lớn để thực hiện hàng loạt các tác vụ. Công dụng chính của máy ép thủy lực tập trung vào việc biến đổi hình dạng và tính chất của vật liệu.

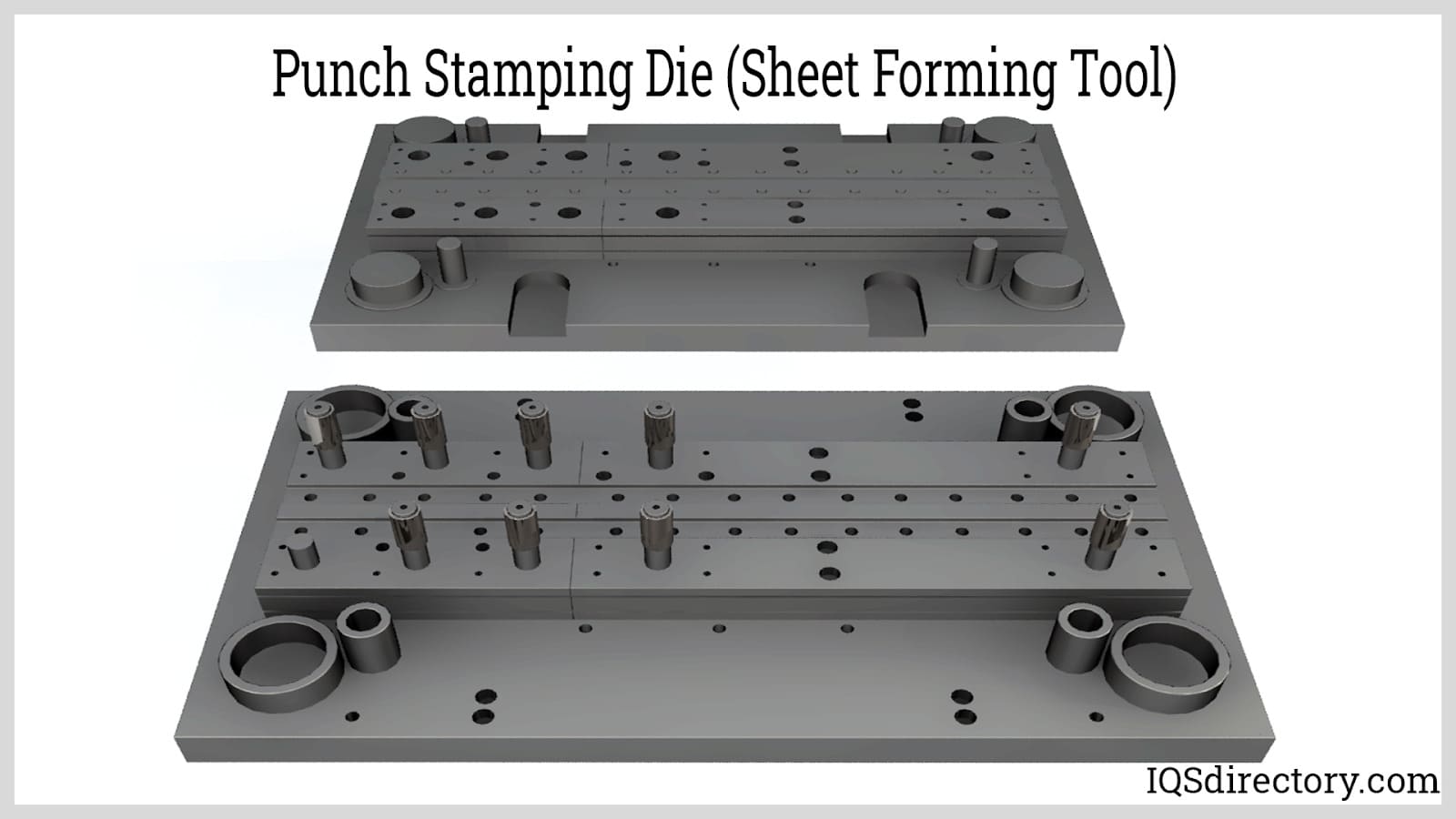

1/ Tạo hình và dập khuôn:

– Máy ép thủy lực được dùng để tạo hình các tấm kim loại thành các bộ phận phức tạp như: vỏ xe ô tô, cánh máy bay, các chi tiết máy móc.

– Máy có khả năng tạo ra lực lớn giúp máy xử lý các vật liệu cứng một cách hiệu quả.

2/ Ép và nén: Đây là một trong những công dụng phổ biến nhất.

– Máy được sử dụng để nén chặt phế liệu (nhựa, giấy, kim loại) thành các khối gọn gàng, tiết kiệm không gian lưu trữ và chi phí vận chuyển.

– Trong ngành sản xuất, máy ép thủy lực cũng nén các loại bột để tạo ra gạch, viên nén nhiên liệu hoặc viên thuốc.

3/ Lắp ráp:

– Máy ép thủy lực giúp ép chặt các chi tiết cơ khí lại với nhau một cách chính xác.

– Ví dụ, nó được dùng để ép vòng bi vào trục hoặc lắp ráp các bộ phận của động cơ, đảm bảo độ khít và độ bền cao.

4/ Nắn thẳng và uốn cong:

– Máy có thể nắn thẳng các thanh kim loại bị cong vênh trong quá trình sản xuất hoặc vận chuyển.

– Ngược lại, nó cũng có thể uốn cong các tấm kim loại, ống thép theo một hình dạng mong muốn.

5/ Chiết xuất:

– Trong ngành thực phẩm và hóa chất, máy ép thủy lực được dùng để chiết xuất dầu từ hạt hoặc ép lấy nước từ trái cây, rau củ.

Máy ép thủy lực không chỉ là một công cụ mà còn là xương sống của nhiều quy trình sản xuất. Nó cho phép sản xuất hàng loạt các sản phẩm có độ đồng đều và chính xác cao. Khả năng điều chỉnh lực ép và tốc độ linh hoạt giúp máy phù hợp với nhiều loại vật liệu, từ kim loại cứng đến các vật liệu mềm hơn.

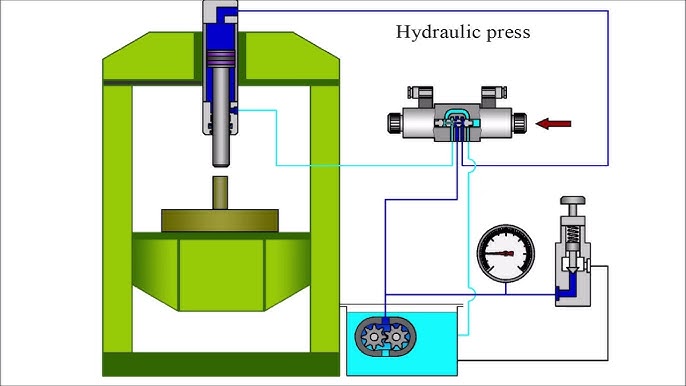

Nguyên lý của máy ép thủy lực

Nguyên lý của máy ép thủy lực dựa trên định luật Pascal. Định luật này phát biểu rằng: áp suất tác dụng lên một chất lỏng bị giới hạn sẽ được truyền đi nguyên vẹn theo mọi hướng. Nhờ nguyên lý này, máy ép thủy lực có thể tạo ra một lực nén lớn từ một lực tác động nhỏ ban đầu.

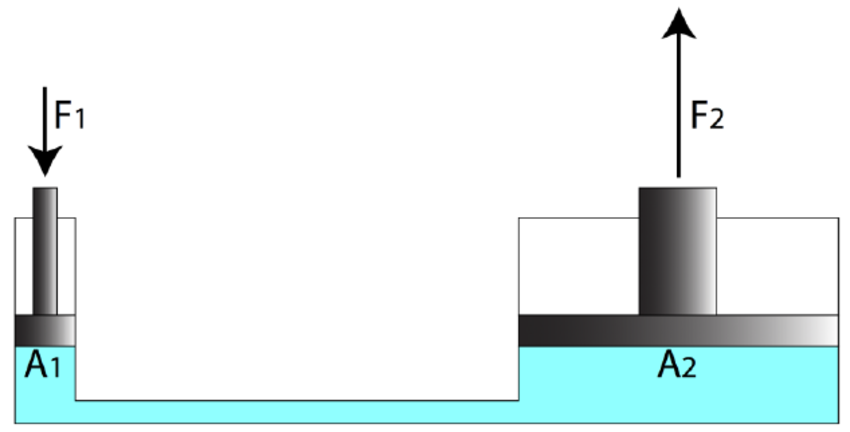

Một máy ép thủy lực cơ bản gồm 2 xi lanh thủy lực: một xi lanh nhỏ và một xi lanh lớn, được nối với nhau qua một đường ống dẫn dầu.

1/ Tác dụng lực ban đầu: Một lực nhỏ (F1) được tác dụng lên pít-tông của xi lanh nhỏ (A1).

2/ Tạo áp suất: Lực này tạo ra một áp suất (P) lên chất lỏng (thường là dầu thủy lực) bên trong xi lanh nhỏ.

– Áp suất được tính bằng công thức: P=F1/A1.

3/ Truyền áp suất: Theo định luật Pascal, áp suất này được truyền đi nguyên vẹn qua đường ống đến pít-tông của xi lanh lớn (A2).

4/ Khuếch đại lực: Áp suất (P) tác dụng lên pít-tông lớn sẽ tạo ra một lực nén (F2) mạnh mẽ.

– Lực này được tính bằng công thức: F2=P×A2.

Kết hợp 2 công thức trên, ta có: F2=F1×A2/A1.

Điều này có nghĩa là lực đầu ra (F2) lớn hơn lực đầu vào (F1) một tỷ lệ bằng tỷ lệ diện tích của 2 pít-tông. Nhờ vậy, máy ép thủy lực có thể tạo ra một lực nén khổng lồ chỉ với một lực tác động ban đầu rất nhỏ, biến nó trở thành một công cụ mạnh mẽ và hiệu quả trong nhiều ứng dụng công nghiệp.

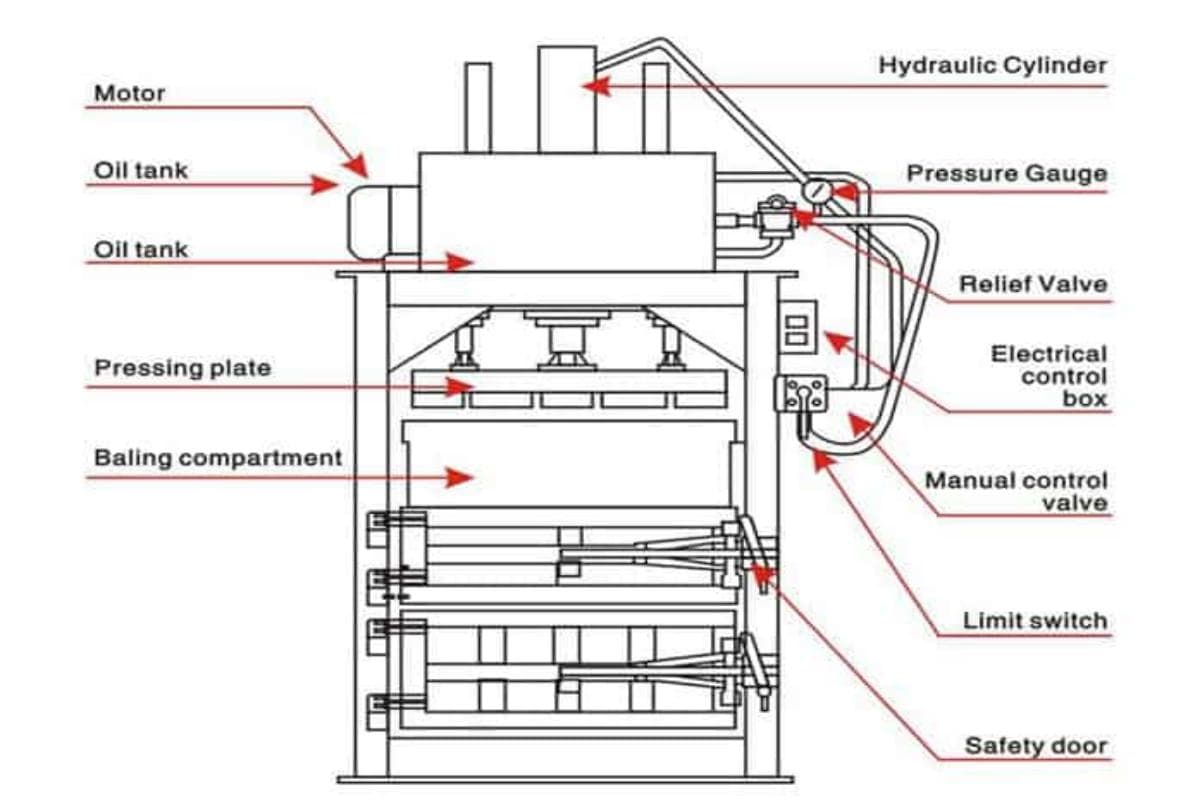

Cấu tạo máy ép thủy lực

Cấu tạo máy ép thủy lực bao gồm những thành phần sau:

1/ Hệ thống cơ khí: Đây là bộ khung sườn của máy, chịu toàn bộ lực nén và đảm bảo sự ổn định trong quá trình hoạt động.

– Khung máy (Frame): Thường được chế tạo từ thép tấm dày, có độ cứng cao, chống biến dạng. Các dạng khung phổ biến là chữ H (4 trụ) và chữ C.

+ Khung chữ H: Phù hợp với các công việc đòi hỏi lực ép lớn và độ chính xác cao.

+ Khung chữ C: Thích hợp cho các công việc cần không gian làm việc mở, dễ dàng nạp và lấy sản phẩm.

– Bàn làm việc: Là mặt phẳng nơi đặt vật liệu.

+ Bàn này phải có độ cứng vững cao để chịu được áp lực ép mà không bị cong vênh.

– Chày ép/Dầm trượt (Ram/Slide): Là bộ phận di chuyển lên xuống, được gắn với pít-tông.

+ Chày ép truyền lực từ hệ thống thủy lực đến vật liệu cần gia công.

2/ Hệ thống thủy lực: Nơi tạo và điều khiển lực ép.

– Bơm thủy lực: Hút dầu từ bể chứa và tạo ra áp suất.

+ Có nhiều loại bơm như: bơm bánh răng, bơm piston hướng trục hoặc bơm cánh gạt.

+ Mỗi loại có ưu điểm về áp suất và lưu lượng khác nhau.

– Xi lanh và Pít-tông (Cylinder and Piston): Thiết bị chuyển đổi áp suất thành lực cơ học. Dầu áp lực cao được bơm vào xi lanh, đẩy pít-tông di chuyển để thực hiện quá trình ép.

– Bể chứa dầu (Oil Reservoir/Tank): Chứa dầu thủy lực để cung cấp cho bơm và thu hồi dầu sau khi hoàn thành chu kỳ làm việc.

– Van thủy lực (Hydraulic Valves): Hệ thống van đóng vai trò quan trọng trong việc điều khiển hướng, áp suất và lưu lượng dầu.

+ Van phân phối: Điều khiển hướng dòng chảy của dầu, quyết định pít-tông sẽ đi lên hay đi xuống.

+ Van áp suất: Giới hạn áp suất tối đa trong hệ thống, bảo vệ máy khỏi quá tải.

+ Van tiết lưu: Điều chỉnh tốc độ di chuyển của pít-tông.

3/ Hệ thống điều khiển điện: Hệ thống này điều khiển toàn bộ hoạt động của máy.

– Động cơ điện: Cung cấp năng lượng cho bơm thủy lực.

– Bộ điều khiển: Thường là PLC (Programmable Logic Controller), cho phép lập trình tự động hóa chu kỳ làm việc của máy.

– Bảng điều khiển: Giao diện để người vận hành nhập các thông số, khởi động và dừng máy.

4/ Hệ thống an toàn và phụ trợ: Để đảm bảo an toàn cho người vận hành và bảo vệ máy.

– Cảm biến áp suất và hành trình: Giúp theo dõi áp suất và vị trí của pít-tông, gửi tín hiệu về bộ điều khiển.

– Công tắc hành trình: Đặt ở các vị trí cố định để giới hạn hành trình di chuyển của pít-tông.

– Nút dừng khẩn cấp: Cho phép dừng máy ngay lập tức trong các tình huống nguy hiểm.

– Bộ lọc dầu: Lọc các tạp chất trong dầu thủy lực, kéo dài tuổi thọ của các thành phần trong hệ thống.

Các loại máy ép thủy lực thông dụng

Máy ép thủy lực được phân loại theo nhiều tiêu chí khác nhau, mỗi cách phân loại lại làm nổi bật một đặc điểm riêng của máy.

Phân loại theo kết cấu khung máy

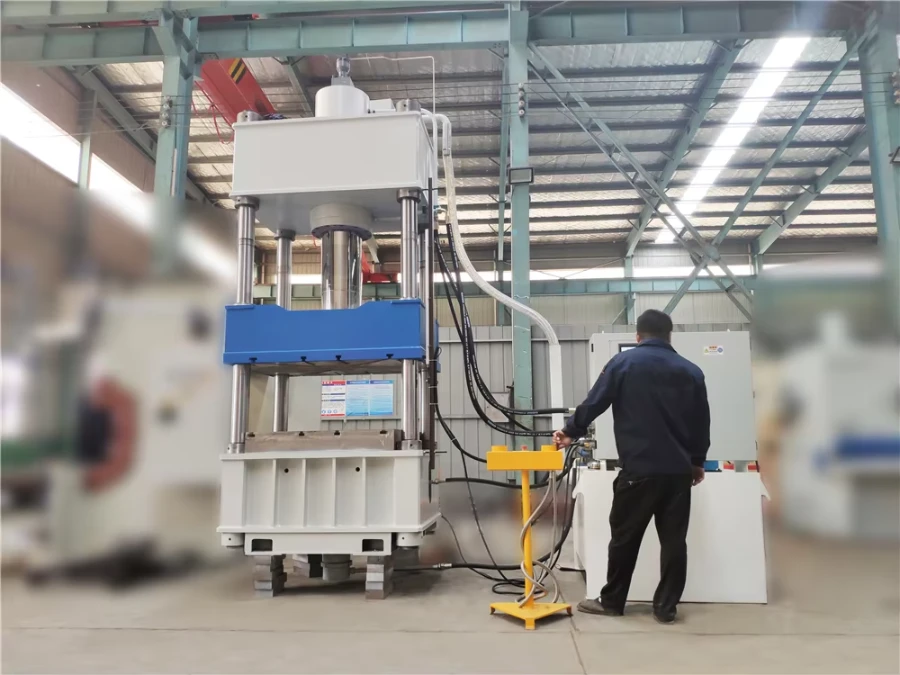

1/ Máy ép thủy lực chữ H (4 trụ): Có cấu trúc khung máy gồm 4 trụ đứng, tạo thành hình chữ H.

– Thiết kế này mang lại độ cứng vững và sự ổn định cao nhất.

=> Giúp phân bố lực ép đồng đều trên toàn bộ bề mặt làm việc.

– Máy ép thủy lực chữ H lý tưởng cho các công việc đòi hỏi lực ép lớn, độ chính xác cao như: dập khuôn kim loại tấm lớn, ép phôi, nắn thẳng các trục nặng.

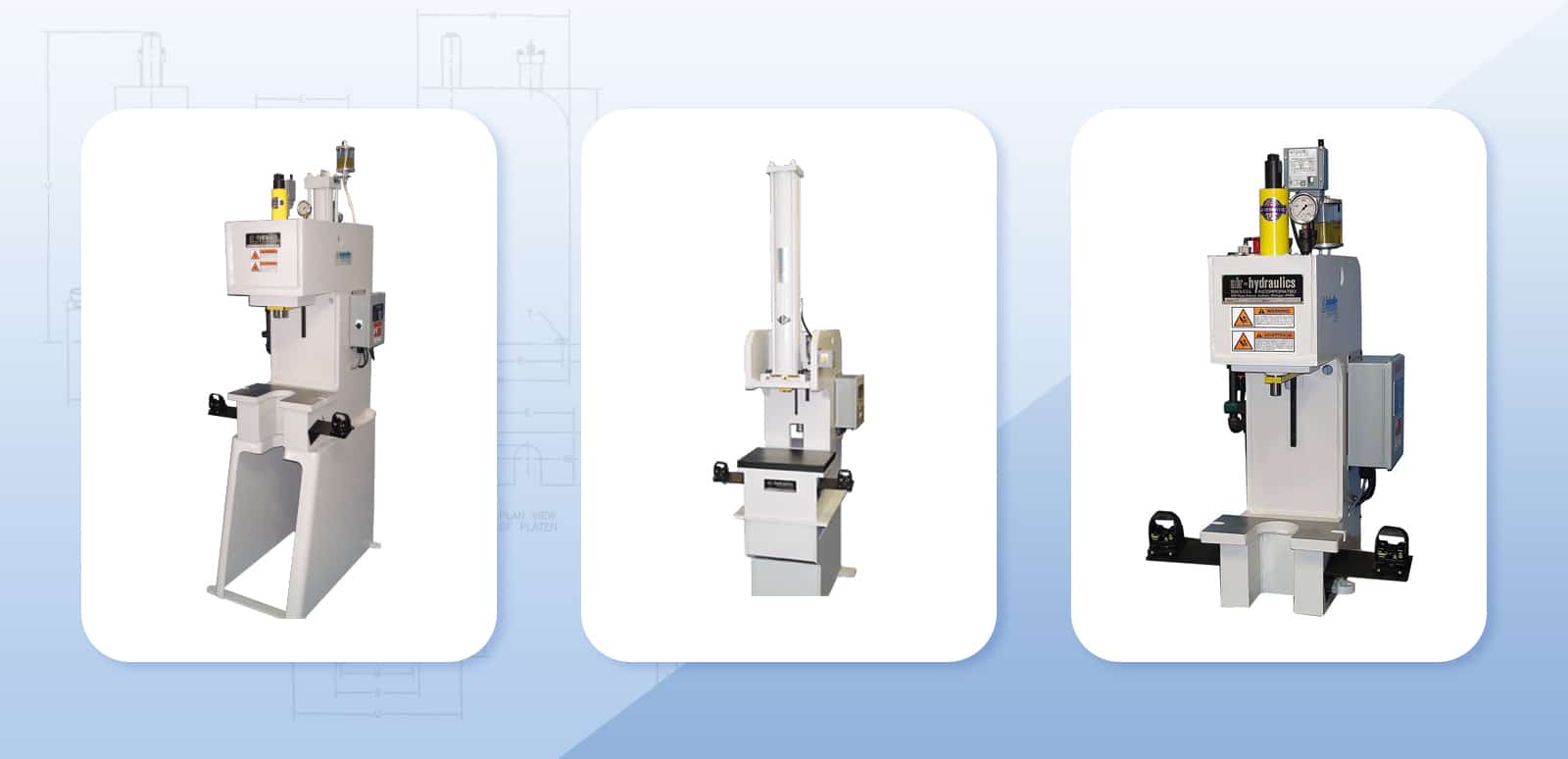

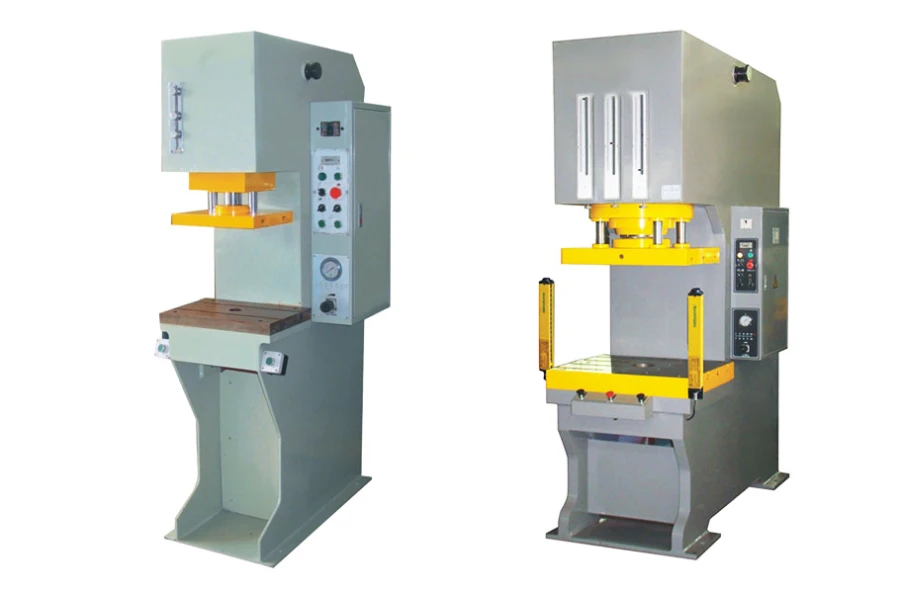

2/ Máy ép thủy lực chữ C: Có khung máy mở hình chữ C.

– Thiết kế này giúp người vận hành dễ dàng tiếp cận khu vực làm việc từ ba phía, thuận tiện cho việc nạp và dỡ vật liệu.

– Tuy nhiên, do chỉ có một bên chịu lực, loại máy này thường phù hợp với các công việc cần lực ép nhỏ hơn hoặc trung bình như ép lắp ráp, sửa chữa.

3/ Máy ép thủy lực nằm ngang:

– Cấu trúc khung máy được thiết kế để pít-tông di chuyển theo chiều ngang.

– Loại máy này thường được sử dụng cho các ứng dụng đặc biệt: ép đùn kim loại hoặc nắn thẳng các thanh dài.

Phân loại theo ứng dụng

Dựa vào mục đích sử dụng chính, máy ép thủy lực được chuyên môn hóa để đạt hiệu quả cao nhất.

1/ Máy ép dập: Chuyên dùng để dập, cắt và tạo hình kim loại theo khuôn mẫu.

– Máy này thường hoạt động ở tốc độ cao, lý tưởng cho sản xuất hàng loạt.

2/ Máy ép nén: Thiết kế để nén chặt các vật liệu rời rạc như: giấy, nhựa, phế liệu, hoặc bột thành khối.

– Ứng dụng phổ biến trong ngành tái chế và sản xuất vật liệu xây dựng (ép gạch).

3/ Máy ép lắp ráp: Dùng để ép chặt các chi tiết cơ khí lại với nhau, đảm bảo độ khít và chính xác.

– Ví dụ như ép vòng bi, trục.

4/ Máy ép tuy ô thủy lực: Là một loại máy ép chuyên biệt, dùng để gắn chặt đầu nối vào ống thủy lực, tạo ra các bộ dây tuy ô hoàn chỉnh, chịu áp suất cao.

Phân loại theo nguồn lực vận hành

Cách này phân biệt máy dựa trên nguồn năng lượng dùng để vận hành.

1/ Máy ép thủy lực bằng tay: Thường có kích thước nhỏ gọn, sử dụng bơm tay để tạo áp suất.

– Phù hợp cho các công việc sửa chữa, bảo trì hoặc ứng dụng không yêu cầu lực ép quá lớn.

2/ Máy ép thủy lực điện: Sử dụng động cơ điện để vận hành bơm thủy lực, cho phép tạo ra lực ép lớn và hoạt động tự động.

– Đây là loại máy phổ biến nhất trong các nhà máy và xưởng sản xuất công nghiệp.

3/ Máy ép thủy lực bằng khí nén: Sử dụng khí nén để tạo áp lực cho hệ thống thủy lực.

– Thường được dùng trong các môi trường yêu cầu độ sạch cao hoặc không có sẵn nguồn điện.

Phân loại theo công suất

Dựa trên công suất, máy ép thủy lực thường được phân loại thành các nhóm chính:

1/ Máy ép thủy lực mini: Đây là các loại máy có công suất nhỏ, thường dưới 10 tấn.

– Chúng có kích thước gọn nhẹ.

– Phù hợp cho các công việc sửa chữa, bảo dưỡng tại các xưởng nhỏ hoặc dùng trong phòng thí nghiệm.

– Máy ép mini thường hoạt động bằng tay hoặc sử dụng bơm điện đơn giản.

2/ Máy ép thủy lực công nghiệp: Đây là nhóm phổ biến nhất, với công suất từ 20 tấn đến hàng trăm tấn.

– Chúng được sử dụng rộng rãi trong các nhà máy và xưởng sản xuất để thực hiện các công việc như: dập, uốn, nắn thẳng, ép lắp ráp và ép phế liệu.

– Tùy thuộc vào yêu cầu của từng ngành sẽ có công suất máy phù hợp.

3/ Máy ép thủy lực cỡ lớn hạng nặng: Nhóm này bao gồm các máy có công suất rất lớn, lên tới hàng nghìn tấn hoặc hơn.

– Chúng thường được sử dụng trong các ngành công nghiệp nặng như: rèn kim loại, ép phôi, hoặc dập các chi tiết lớn cho ngành hàng không, đóng tàu.

Ứng dụng của máy ép thủy lực

Máy ép thủy lực có vô vàn ứng dụng trong nhiều ngành công nghiệp, từ sản xuất chế tạo cho đến tái chế. Dưới đây là những công dụng chính của máy ép thủy lực:

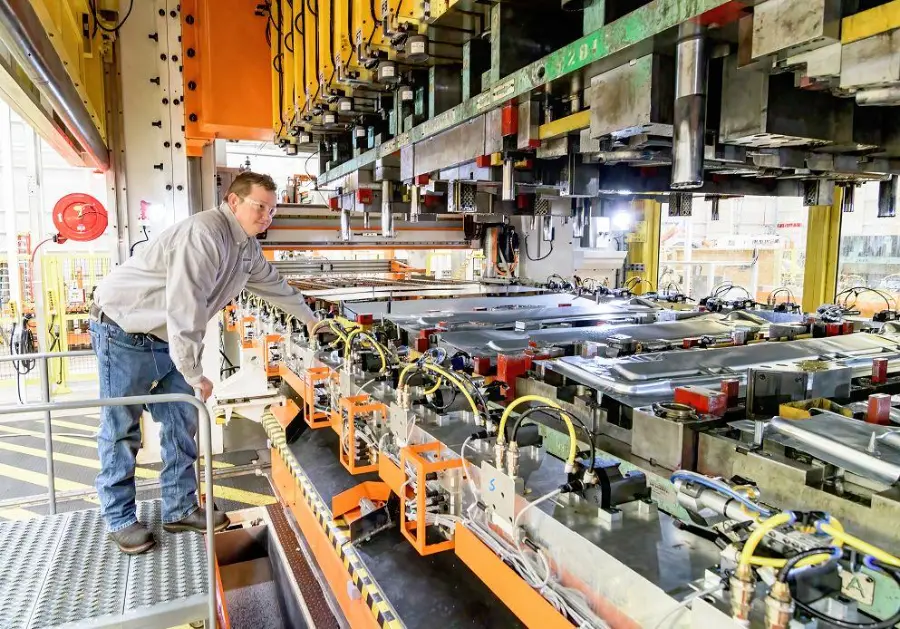

1/ Gia công kim loại: Máy ép thủy lực là công cụ không thể thiếu trong ngành gia công kim loại.

– Dập và tạo hình: Ép các tấm kim loại thành các hình dạng phức tạp như: vỏ xe ô tô, vỏ máy bay, hoặc các chi tiết máy móc.

– Uốn và nắn thẳng: Uốn cong các thanh kim loại, ống thép hoặc nắn thẳng các trục bị cong vênh trong quá trình sản xuất.

– Đột lỗ và cắt: Sử dụng lực ép để đột các lỗ hoặc cắt các chi tiết từ kim loại một cách nhanh chóng và chính xác.

– Ép đùn: Ép vật liệu qua một khuôn để tạo ra các sản phẩm có tiết diện đồng nhất, ví dụ như các thanh nhôm.

2/ Sản xuất và lắp ráp: Máy ép thủy lực đóng vai trò quan trọng trong việc lắp ráp và tạo ra các sản phẩm hoàn chỉnh:

– Dùng để ép các chi tiết cơ khí như: ép vòng bi vào trục hoặc lắp ráp các bộ phận của động cơ, đảm bảo độ khít và độ bền cao.

– Sản xuất vật liệu: Ép nén bột để tạo ra gạch, ngói, hoặc viên nén nhiên liệu.

+ Trong ngành dược phẩm, máy ép thủy lực được dùng để ép viên thuốc.

– Ép tuy ô thủy lực: Ép chặt đầu nối vào ống thủy lực, tạo ra các bộ dây chịu áp suất cao cho máy móc.

3/ Ngành công nghiệp tái chế

– Nén chặt giấy, nhựa và kim loại phế liệu thành các khối giúp tiết kiệm không gian lưu trữ.

Ngoài những ứng dụng chính trên, máy ép thủy lực còn được sử dụng trong nhiều lĩnh vực khác:

– Thực phẩm: Chiết xuất dầu từ hạt thực vật, ép lấy nước từ trái cây, rau củ.

– Khoa học: Tạo ra áp suất cao trong các phòng thí nghiệm để nghiên cứu vật liệu.

– Thủy tinh và gốm sứ: Ép các vật liệu này thành các hình dạng mong muốn.

Giá máy ép thủy lực

Giá của máy ép thủy lực phụ thuộc vào công suất, cấu tạo, nguồn gốc xuất xứ và mức độ tự động hóa. Bạn có thể tham khảo các phân khúc giá phổ biến sau:

– Phân khúc giá thấp (dưới 100 triệu VNĐ): Đây thường là các loại máy ép thủy lực mini hoặc máy có công suất nhỏ (dưới 30 tấn).

=> Phù hợp cho các xưởng cơ khí nhỏ, cửa hàng sửa chữa xe.

– Phân khúc giá trung bình (100 – 500 triệu VNĐ): Phân khúc này bao gồm các loại máy ép công nghiệp có công suất từ 30 tấn đến 200 tấn.

=> Phù hợp với các nhà máy sản xuất vừa và nhỏ trong các ngành như: gia công kim loại, sản xuất phụ tùng ô tô và điện tử.

– Phân khúc giá cao (trên 500 triệu VNĐ): Đây là các loại máy có công suất lớn (trên 200 tấn) hoặc các dòng máy chuyên dụng, tích hợp công nghệ cao.

=> Phù hợp với các nhà máy sản xuất quy mô lớn, đòi hỏi chất lượng sản phẩm cao như ngành hàng không, đóng tàu và sản xuất thiết bị y tế.

Máy ép thủy lực là một công cụ không thể thiếu trong nhiều ngành công nghiệp hiện đại. Với khả năng tạo ra lực ép mạnh mẽ, linh hoạt và an toàn, nó đóng vai trò quan trọng trong việc gia công, sản xuất và tái chế.
