Đồ Gá Phay Là Gì? Nhiệm Vụ Của Đồ Gá Máy Phay

Trong thế giới gia công cơ khí, sự chính xác và hiệu suất không chỉ đến từ máy móc hiện đại, mà còn phụ thuộc vào một yếu tố nền tảng: đồ gá phay. Đây là một thiết bị chuyên dụng giúp định vị và kẹp chặt phôi trên bàn máy phay CNC. Với chức năng giữ phôi cố định, chống lại lực cắt mạnh và rung động, đồ gá máy phay đảm bảo độ chính xác kích thước, giúp nâng cao năng suất, đảm bảo an toàn và tối ưu hóa toàn bộ quy trình sản xuất.

Nội dung bài viết

1 Đồ gá phay là gì?
2 Phân biệt đồ gá phay với ê tô máy phay
3 Các bộ phận của đồ gá máy phay
4 Phân loại đồ gá máy phay
- 4.1 Phân loại theo mục đích sử dụng
- 4.2 Phân loại theo cơ cấu kẹp chặt
5 Tiêu chí để thiết kế đồ gá phay
6 Ứng dụng của đồ gá phay trong sản xuất

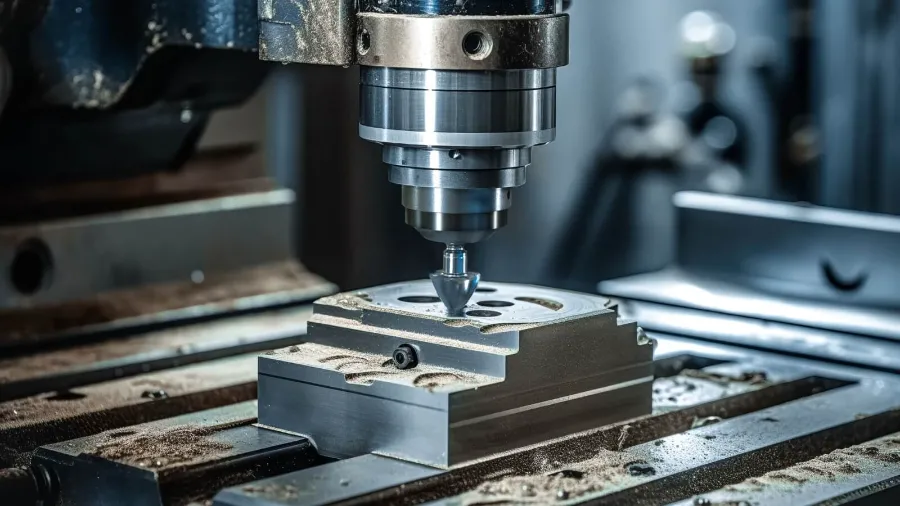

Đồ gá phay là gì?

Đồ gá phay là một thiết bị phụ trợ được lắp đặt trên bàn máy phay với mục đích để định vị, gá đặt và kẹp chặt phôi một cách chắc chắn và chính xác trong suốt quá trình phay. Các chức năng chính của đồ gá máy phay:

– Định vị phôi đúng vị trí một cách nhanh chóng.

=> Điều này giúp đảm bảo các chi tiết sản xuất ra đều có kích thước và hình dạng đồng nhất.

– Kẹp chặt phôi để chống lại lực cắt lớn và rung động trong quá trình phay CNC.

– Hỗ trợ gia công:

+ Đối với các chi tiết có hình dạng phức tạp, đồ gá phay sẽ có các chốt, gối đỡ để nâng đỡ, đảm bảo phôi không bị biến dạng khi gia công.

– Tăng năng suất và an toàn:

+ Nhờ có đồ gá, quá trình gá đặt phôi trở nên nhanh chóng và dễ dàng hơn.

+ Giúp đảm bảo an toàn cho người vận hành và bảo vệ dao cắt khỏi các sự cố.

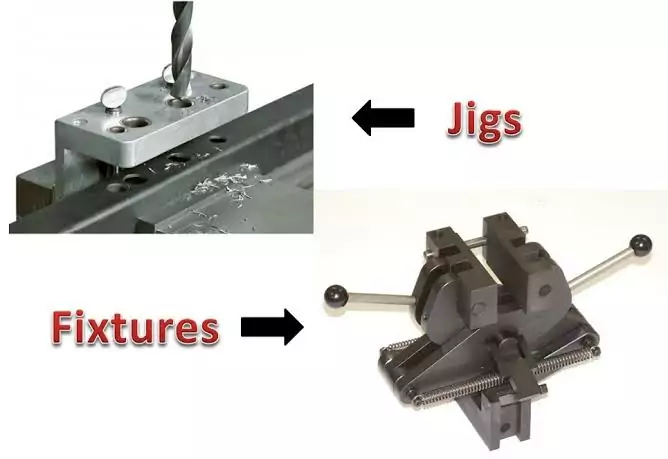

Phân biệt đồ gá phay với ê tô máy phay

Ê tô máy phay là một dạng đồ gá máy phay nhưng có sự khác biệt rõ rệt về tính chất và mục đích sử dụng. Dưới đây là so sánh chi tiết giữa đồ gá phay và ê tô máy phay:

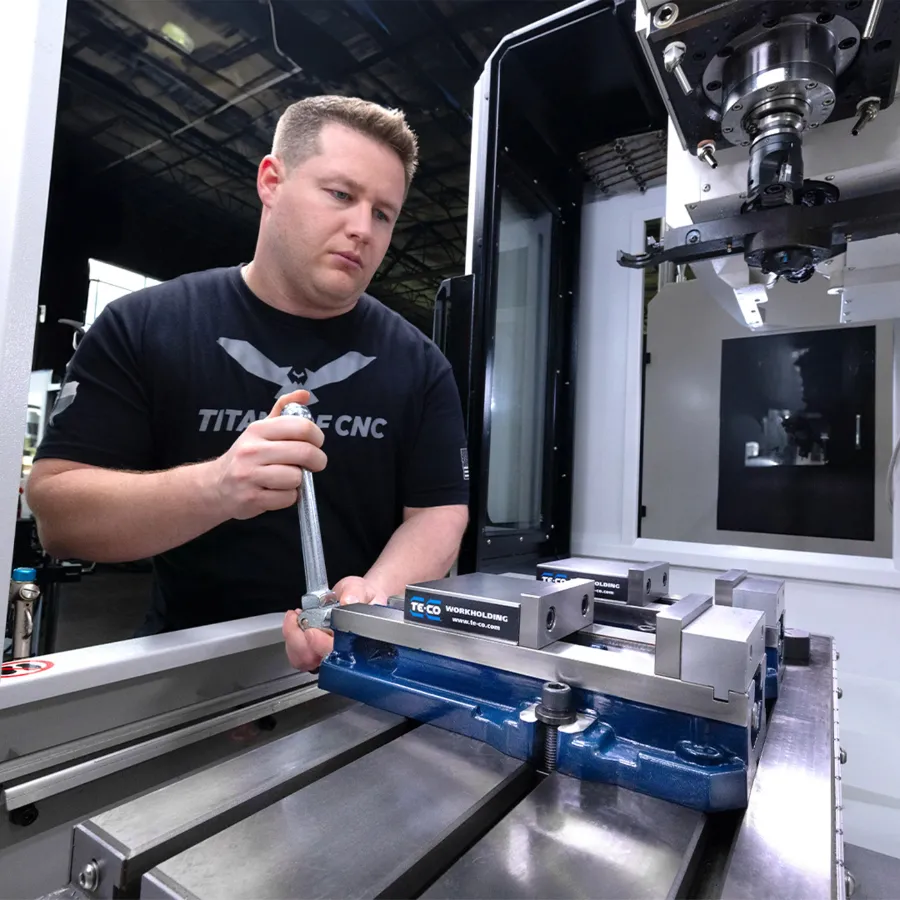

1/ Ê Tô Máy Phay: Là một loại đồ gá vạn năng.

– Mục đích: Được thiết kế để kẹp chặt nhiều loại phôi có hình dạng và kích thước khác nhau.

– Tính linh hoạt: Cao.

+ Người vận hành có thể dễ dàng điều chỉnh độ mở của má kẹp để kẹp hầu hết các phôi phổ thông.

+ Việc gá đặt và căn chỉnh cũng tương đối nhanh.

– Phù hợp với: Sản xuất đơn chiếc, loạt nhỏ, các xưởng gia công tổng hợp, nơi cần sự linh hoạt cao.

– Chi phí: Thấp hơn nhiều so với đồ gá chuyên dùng.

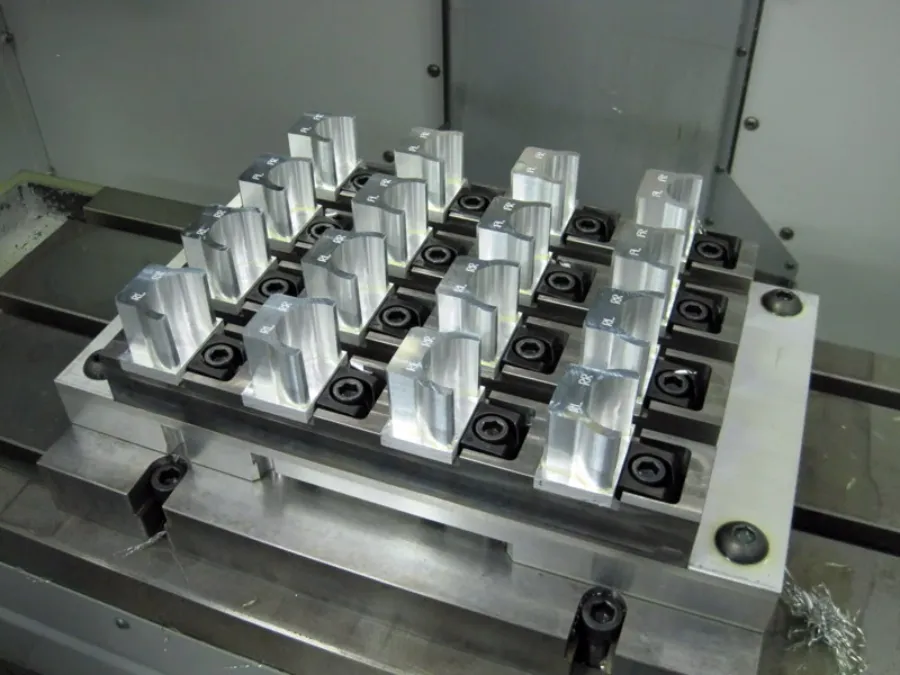

2/ Đồ Gá Phay: Bao gồm cả ê tô, nhưng thường ám chỉ các đồ gá mang tính chuyên dùng.

– Được thiết kế và chế tạo riêng biệt cho một loại phôi hoặc một nguyên công cụ thể.

+ Nó có các chốt định vị và cơ cấu kẹp tùy chỉnh để kẹp phôi có hình dạng phức tạp.

+ Không thể kẹp bằng ê tô thông thường.

– Tính linh hoạt: Thấp.

+ Một đồ gá chuyên dùng chỉ có thể kẹp một loại phôi nhất định.

– Phù hợp với: Sản xuất hàng loạt lớn, nơi cần đảm bảo sự đồng nhất tuyệt đối và giảm thiểu thời gian gá đặt.

– Chi phí: Cao, vì chi phí thiết kế và chế tạo riêng biệt.

Đặc điểm	Ê tô máy phay	Đồ gá phay
Tính chất	Vạn năng	Chuyên dùng
Mục đích	Kẹp phôi có hình dạng đa dạng, phổ thông	Kẹp một loại phôi cụ thể, có hình dạng phức tạp
Thời gian thiết lập	Trung bình, cần căn chỉnh cho mỗi phôi	Rất nhanh, chỉ cần đặt phôi vào đúng vị trí
Độ chính xác	Tốt, phụ thuộc vào quá trình căn chỉnh	Rất cao và đồng nhất
Năng suất	Trung bình	Rất cao (đặc biệt trong sản xuất hàng loạt)
Chi phí	Thấp	Cao
Ứng dụng	Sản xuất đơn chiếc, loạt nhỏ, gia công chung	Sản xuất hàng loạt lớn

Kết luận:

Ê tô máy phay là một loại đồ gá phay phổ biến. Tuy nhiên, không phải tất cả đồ gá phay đều là ê tô.

– Sử dụng ê tô máy phay khi bạn cần sự linh hoạt, gia công các chi tiết có hình dạng đơn giản và sản xuất với số lượng nhỏ.

– Sử dụng đồ gá phay chuyên dùng khi bạn cần tối ưu hóa quy trình sản xuất hàng loạt, gia công các chi tiết phức tạp và yêu cầu độ chính xác cao nhất với thời gian gá đặt nhanh chóng.

>>> Xem thêm các loại máy phay CNC:

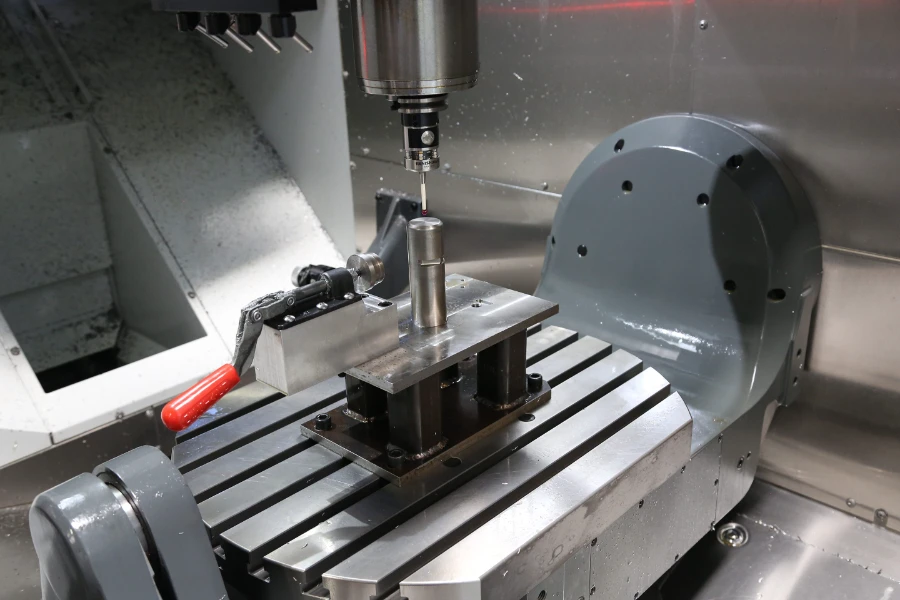

Các bộ phận của đồ gá máy phay

Một đồ gá máy phay tiêu chuẩn thường bao gồm các bộ phận cơ bản sau:

– Thân đồ gá: Thường là một tấm thép hoặc gang cứng vững, được gắn chặt vào bàn máy.

+ Thân đồ gá có nhiệm vụ đảm bảo độ cứng vững và sự ổn định cho toàn bộ đồ gá.

– Bộ phận định vị: Bộ phận này bao gồm các chốt định vị, các khối V-block hoặc các mặt phẳng tì.

+ Xác định vị trí chính xác của phôi so với thân đồ gá.

+ Đảm bảo phôi được đặt đúng vị trí một cách nhanh chóng và lặp lại.

– Bộ phận kẹp:

+ Các chi tiết như bu lông, đai ốc, kẹp, cam hoặc xy lanh thủy lực/khí nén,…

+ Để giữ phôi cố định, chống lại lực cắt và rung động.

+ Bộ phận này phải được thiết kế để không làm biến dạng phôi, đặc biệt là các phôi có thành mỏng.

Phân loại đồ gá máy phay

Đồ gá máy phay rất đa dạng và có thể được phân loại theo nhiều tiêu chí khác nhau:

Phân loại theo mục đích sử dụng

1/ Đồ gá vạn năng: Đây là loại đồ gá được thiết kế để có thể sử dụng cho nhiều loại phôi khác nhau. Điển hình nhất của loại này là ê tô máy phay.

– Ê tô máy phay vạn năng cho phép người vận hành kẹp các phôi có kích thước và hình dạng đa dạng.

– Phù hợp cho các xưởng gia công tổng hợp, nơi sản xuất nhiều loại sản phẩm khác nhau.

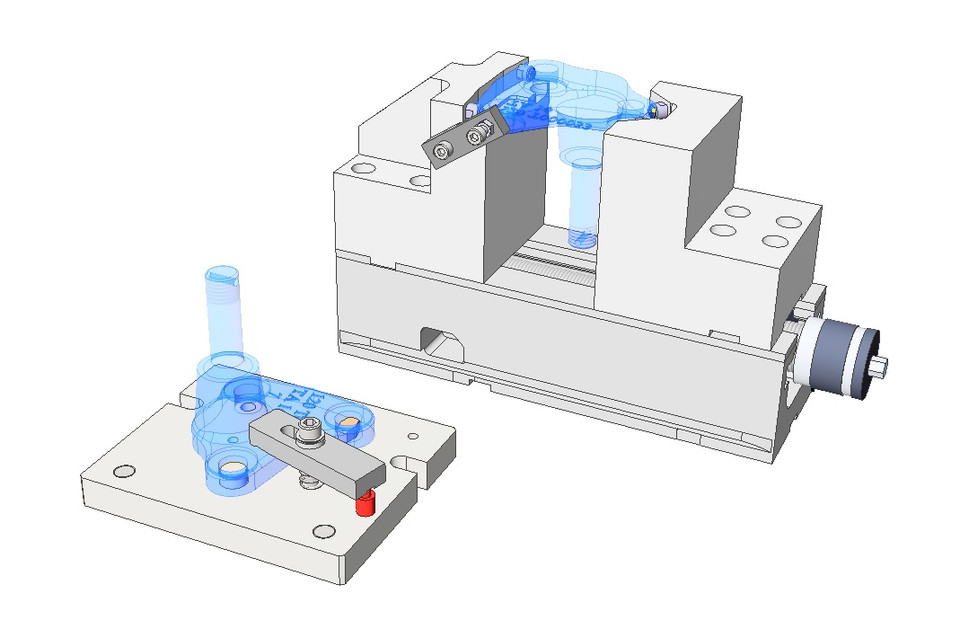

2/ Đồ gá chuyên dùng: Loại đồ gá này được thiết kế và chế tạo riêng biệt cho một loại phôi hoặc một nguyên công cụ thể.

– Chúng thường được sử dụng trong sản xuất hàng loạt lớn.

– Ví dụ, một đồ gá chuyên dụng để gia công nắp hộp số ô tô sẽ có các chốt định vị và cơ cấu kẹp được tùy chỉnh để kẹp chặt một cách chính xác loại nắp hộp số đó.

3/ Đồ gá lắp ghép: Đây là một sự kết hợp linh hoạt giữa đồ gá vạn năng và chuyên dùng.

– Đồ gá module bao gồm một bộ các chi tiết tiêu chuẩn như tấm đế, chốt định vị, bộ kẹp… có thể được tháo lắp và ghép lại thành nhiều loại đồ gá khác nhau.

– Loại này rất hiệu quả cho sản xuất loạt vừa và nhỏ.

Phân loại theo cơ cấu kẹp chặt

1/ Đồ gá cơ khí: Đây là loại đồ gá truyền thống, sử dụng các cơ cấu như: vít, bu lông, đai ốc, cam để kẹp phôi.

– Ưu điểm của loại này là cấu tạo đơn giản, chi phí thấp và bền bỉ.

– Tốn nhiều thời gian thao tác và lực kẹp có thể không đồng đều, phụ thuộc vào lực tay của người vận hành.

2/ Đồ gá thủy lực/khí nén: Đây là loại đồ gá hiện đại, sử dụng xy lanh thủy lực hoặc khí nén để kẹp phôi tự động.

– Ưu điểm nổi bật là lực kẹp lớn, ổn định, đồng đều và thời gian kẹp/nhả phôi cực kỳ nhanh chóng.

– Điều này rất phù hợp cho sản xuất hàng loạt, tự động hóa và các ứng dụng cần lực kẹp mạnh.

3/ Đồ gá từ tính: Loại đồ gá này sử dụng lực từ để kẹp chặt phôi kim loại.

– Ưu điểm của nó là khả năng kẹp và nhả phôi cực kỳ nhanh.

– Không làm biến dạng các phôi mỏng và cho phép gia công được cả 5 mặt của chi tiết mà không cần tháo gỡ.

– Tuy nhiên, nó chỉ sử dụng được cho các vật liệu có từ tính và không tạo ra lực kẹp mạnh bằng đồ gá cơ khí hay thủy lực.

Tiêu chí để thiết kế đồ gá phay

Khi thiết kế đồ gá phay, việc tuân thủ một bộ tiêu chí chặt chẽ là rất quan trọng để đảm bảo đồ gá hoạt động hiệu quả, an toàn và mang lại giá trị kinh tế.

1/ Tiêu chí về độ chính xác và độ cứng vững

– Đảm bảo phôi được định vị chính xác ở một vị trí cụ thể và lặp lại cho mọi chi tiết.

+ Độ chính xác của đồ gá phải cao hơn độ chính xác yêu cầu của sản phẩm.

– Đồ gá phải có kết cấu đủ cứng để chống lại lực cắt lớn và rung động trong quá trình phay mà không bị biến dạng.

=> Điều này giúp đảm bảo kích thước và độ chính xác hình học của chi tiết.

– Vật liệu chế tạo đồ gá phải bền, chống mài mòn tốt để đồ gá có thể sử dụng lâu dài.

2/ Tiêu chí về năng suất

– Thiết kế đồ gá phay cần đơn giản, dễ dàng và nhanh chóng trong việc tháo lắp phôi.

– Lắp đặt phôi dễ dàng, thuận tiện nhất, tránh các thao tác phức tạp, khó khăn.

– Thiết kế phải có không gian để phoi dễ dàng rơi ra khỏi vùng gia công và đồ gá.

– Dễ dàng vệ sinh, loại bỏ phoi và bụi bẩn sau mỗi lần gia công.

3/ Tiêu chí về an toàn

– Cơ cấu kẹp của đồ gá phải chắc chắn và không có khả năng bị bung ra trong quá trình gia công.

– Các chốt định vị và kẹp phải được thiết kế sao cho không gây nguy hiểm cho người vận hành.

– Thiết kế đồ gá không được cản trở đường đi của dao cắt.

– Cần có đủ không gian để dao có thể tiếp cận mọi bề mặt cần gia công một cách dễ dàng.

– Lựa chọn cơ cấu kẹp phù hợp: cơ khí, thủy lực, khí nén, từ tính,…

4/ Tiêu chí về tính kinh tế

– Chi phí thiết kế, chế tạo đồ gá phải hợp lý so với số lượng sản phẩm cần gia công.

– Chi phí đầu tư cao ban đầu nhưng sẽ hiệu quả về lâu dài khi sản xuất hàng loạt lớn, giúp giảm chi phí trên mỗi sản phẩm.

– Chi phí ban đầu thấp, phù hợp cho sản xuất loạt nhỏ hoặc gia công đa dạng các loại phôi.

Ứng dụng của đồ gá phay trong sản xuất

Đồ gá phay có mặt ở hầu hết các quy trình gia công cơ khí, với những ứng dụng nổi bật sau:

– Sản xuất hàng loạt lớn cần đảm bảo tính đồng nhất tuyệt đối.

+ Người vận hành chỉ cần lắp phôi, kẹp chặt và bắt đầu gia côn.

=> Giảm đáng kể thời gian chuẩn bị và tăng năng suất.

– Gia công các chi tiết phức tạp một cách hiệu quả.

– Cải thiện quy trình phay:

+ Đồ gá phay giúp mở rộng khả năng của máy phay.

+ Đồ gá nghiêng có thể giúp máy phay 3 trục gia công các bề mặt nghiêng mà không cần đến máy 5 trục.

+ Các đồ gá tự động còn giúp máy phay CNC hoạt động như một trung tâm gia công tự động hóa hoàn toàn.

Đồ gá phay không chỉ là một phụ kiện đi kèm mà là một yếu tố công nghệ, quyết định đến chất lượng, năng suất và tính an toàn của quá trình gia công. Việc đầu tư và thiết kế đồ gá đúng cách là một bước đi chiến lược, giúp doanh nghiệp tối ưu hóa quy trình sản xuất, nâng cao năng lực cạnh tranh và đáp ứng các yêu cầu ngày càng khắt khe của ngành cơ khí chính xác.
